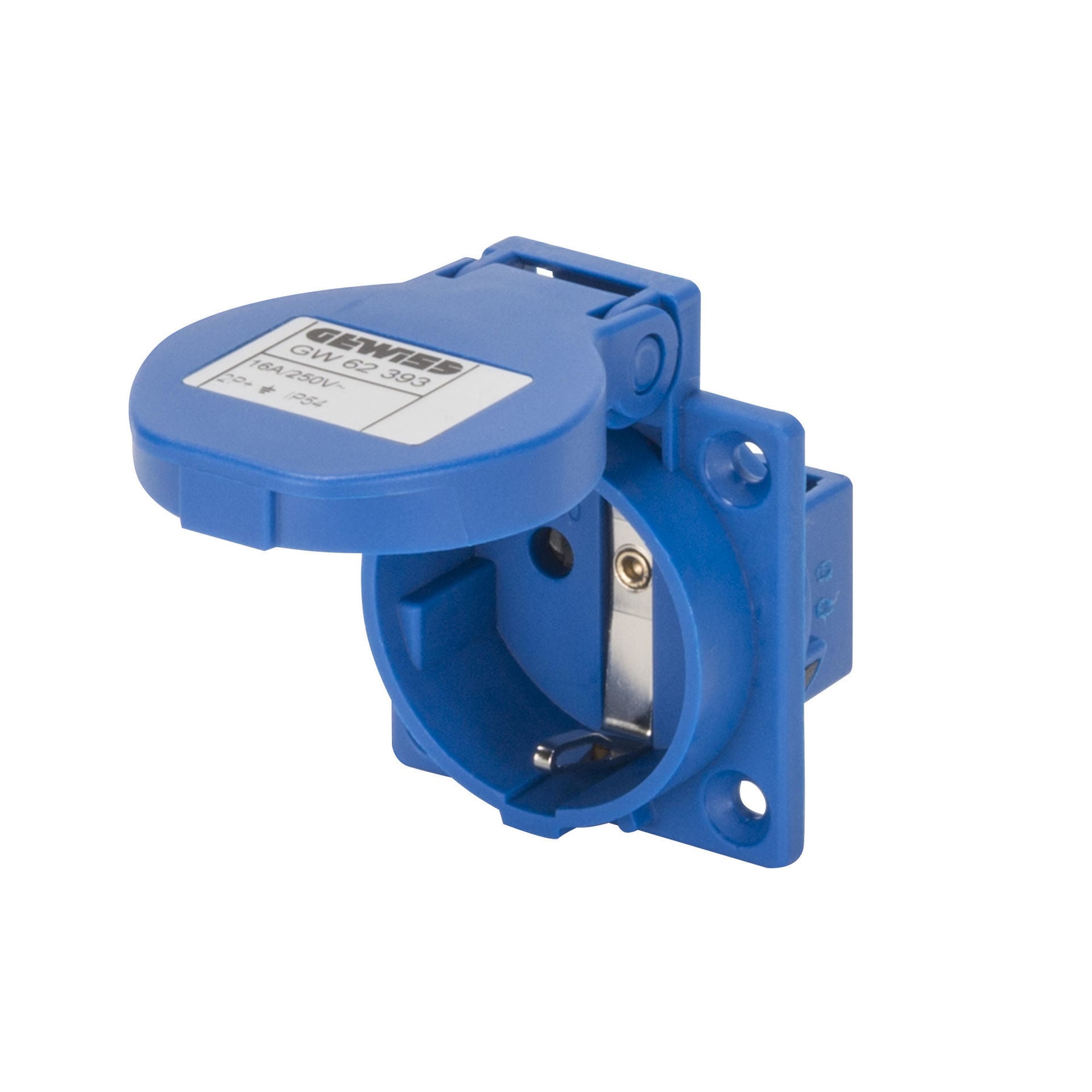

Priza industriala GEWISS GW62393 2P+E 16A 230V IP54 flansa 5x5cm

Priza industrială GEWISS GW62393 este o priză 2P+E de 16A, cu tensiune nominală 200–250V la 50/60Hz, flanșă de 5x5 xm și protecție IP54. Varianta este destinată montajului încastrat, are o înclinare de 10°, obturator și cablaj cu șurub. Aceste caracteristici o fac ușor de diferențiat de prizele industriale mobile, de variantele pentru montaj aparent și de modelele cu alte dimensiuni de flanșă.

Priză industrială 16A cu flanșă 5x5 xm

Priza industrială GEWISS GW62393 are configurație 2P+E și curent nominal de 16A. Tensiunea nominală este 200–250V, iar frecvența declarată este 50/60Hz. Valoarea de 230V utilizată comercial se află în acest domeniu nominal și oferă un reper rapid pentru identificarea aplicației electrice.

Flanșa de 5x5 xm este un criteriu important atunci când priza trebuie integrată într-o configurație existentă. Dimensiunea flanșei nu trebuie verificată separat de tipul de montaj și de spațiul disponibil, deoarece o priză cu aceleași valori electrice poate avea o construcție mecanică diferită.

GW62393 este o variantă cu montaj încastrat. Spre deosebire de o priză mobilă, aceasta formează un punct fix de conectare și trebuie aleasă atunci când configurația mecanică este compatibilă cu montajul prevăzut pentru acest model.

Montaj încastrat cu înclinare de 10°

Priza industrială GEWISS GW62393 are construcție încastrată cu o înclinare de 10°. Unghiul face parte din geometria exactă a produsului și trebuie luat în calcul atunci când spațiul de montaj sau orientarea conexiunii sunt importante.

Această caracteristică separă GW62393 de prizele drepte și de variantele pentru montaj aparent. La înlocuirea unei prize existente nu este suficient să coincidă doar 16A, 2P+E și IP54; trebuie verificată și construcția mecanică, inclusiv flanșa de 5x5 cm.

Produsul este echipat cu obturator. Acesta face parte din construcția acestei variante și trebuie urmărit împreună cu celelalte caracteristici atunci când se selectează exact codul GW62393.

Protecție IP54 pentru varianta GW62393

Priza industrială GEWISS GW62393 are grad de protecție IP54. Acesta este nivelul declarat pentru produs și trebuie raportat la condițiile în care va fi utilizată priza.

Gama GEWISS include prize și fișe cu mai multe grade de protecție, însă valorile disponibile pe alte variante nu trebuie transferate automat asupra codului GW62393. Pentru acest produs, reperul corect este IP54.

Protecția IP trebuie verificată împreună cu tipul de montaj și caracteristicile electrice. Două prize de 16A și 230V pot avea grade IP și configurații mecanice diferite, iar aceste diferențe pot schimba alegerea.

Cablaj cu șurub și secțiuni acceptate

Priza industrială GEWISS GW62393 folosește cablaj cu șurub. Capacitatea declarată a bornelor este de la 1 x 1.5 mm² până la 2 x 2.5 mm² atât pentru conductoare flexibile, cât și pentru conductoare rigide.

Acest interval trebuie verificat înainte de integrarea prizei într-o configurație existentă. Numărul de conductoare și secțiunea acestora trebuie să se încadreze în limitele declarate pentru borne.

Conexiunea cu șurub diferențiază această variantă și de alte produse din familia IEC 309 HP care pot utiliza alte tehnologii de conectare. La alegere trebuie urmărit codul exact al produsului, nu doar curentul nominal sau dimensiunea flanșei.

Construcție și temperatură de funcționare

Priza industrială GEWISS GW62393 este realizată pentru un interval de temperatură de funcționare declarat de la -25°C la +55°C. Acest domeniu este un criteriu suplimentar atunci când condițiile de mediu sunt relevante pentru instalație.

Pentru material sunt declarate teste cu fir incandescent la 850°C pentru părțile active și 650°C pentru părțile pasive. Termo-presiunea cu bilă este indicată la 125°C pentru părțile active și 70°C pentru cele pasive.

Varianta GW62393 este albastră și aparține familiei GEWISS IEC 309 HP. Identificarea după culoare poate ajuta vizual, dar nu înlocuiește verificarea codului, a configurației 2P+E, a valorii de 16A și a flanșei de 5x5 cm.

Ce trebuie verificat înainte de alegere

Priza industrială GEWISS GW62393 trebuie aleasă după configurația completă: 2P+E, 16A, 200–250V la 50/60Hz, protecție IP54, flanșă 50x50 mm și montaj încastrat la 10°. Aceste caracteristici definesc varianta necesară mai precis decât o căutare bazată doar pe amperaj.

Dacă produsul înlocuiește o priză existentă, verifică dimensiunea flanșei și tipul de montaj înainte de alegere. Pentru conectare, conductoarele trebuie să se încadreze în capacitatea de strângere declarată a bornelor, de la 1 x 1.5 mm² până la 2 x 2.5 mm².

Pentru alte variante poți consulta categoria de prize și fișe industriale IP54 sau selecția mai largă de prize și fișe industriale. Alte echipamente ale producătorului sunt disponibile în gama GEWISS.

Erori frecvente

Alegerea prizei GEWISS GW62393 numai după valoarea de 16A

Priza industrială GEWISS GW62393 este 2P+E, 16A și 200–250V, dar acestea nu sunt singurele criterii de selecție. Flanșa 5x5 cm, montajul încastrat la 10° și protecția IP54 trebuie să corespundă configurației în care va fi integrată.

Confundarea unei prize încastrate cu o variantă pentru montaj aparent

Priza industrială GEWISS GW62393 este o variantă cu montaj încastrat. O priză cu aceleași valori electrice, dar destinată montajului aparent, are altă construcție și nu trebuie tratată ca variantă echivalentă doar pe baza amperajului și tensiunii.

Ignorarea dimensiunii flanșei

Priza industrială GEWISS GW62393 are flanșă de 5x5 cm. Această dimensiune trebuie verificată atunci când se înlocuiește o componentă sau când există deja o decupare ori un suport pregătit pentru montaj.

Transferarea unui alt grad IP din aceeași familie

Priza industrială GEWISS GW62393 are grad de protecție IP54. Alte prize GEWISS pot avea IP44, IP67 sau alte niveluri, dar aceste valori aparțin altor variante și nu trebuie atribuite codului GW62393.

Întrebări frecvente

Ce configurație are priza industrială GEWISS GW62393?

Priza industrială GEWISS GW62393 are configurație 2P+E, curent nominal de 16A și tensiune nominală 200–250V la 50/60Hz.

Priza industrială GEWISS GW62393 este pentru montaj încastrat?

Priza industrială GEWISS GW62393 este destinată montajului încastrat și are o înclinare de 10°. Flanșa are dimensiunea de 5x5 cm.

Ce protecție are priza industrială GEWISS GW62393?

Priza industrială GEWISS GW62393 are grad de protecție IP54. Acest nivel trebuie verificat în raport cu condițiile instalației în care va fi utilizată.

Ce conductoare acceptă priza industrială GEWISS GW62393?

Priza industrială GEWISS GW62393 are cablaj cu șurub și acceptă de la 1 x 1.5 mm² până la 2 x 2.5 mm², atât pentru conductoare flexibile, cât și pentru conductoare rigide.

Priza GEWISS GW62393 are obturator?

Priza industrială GEWISS GW62393 este prevăzută cu obturator. Această caracteristică face parte din construcția variantei cu montaj încastrat și flanșă de 50x50 mm.
