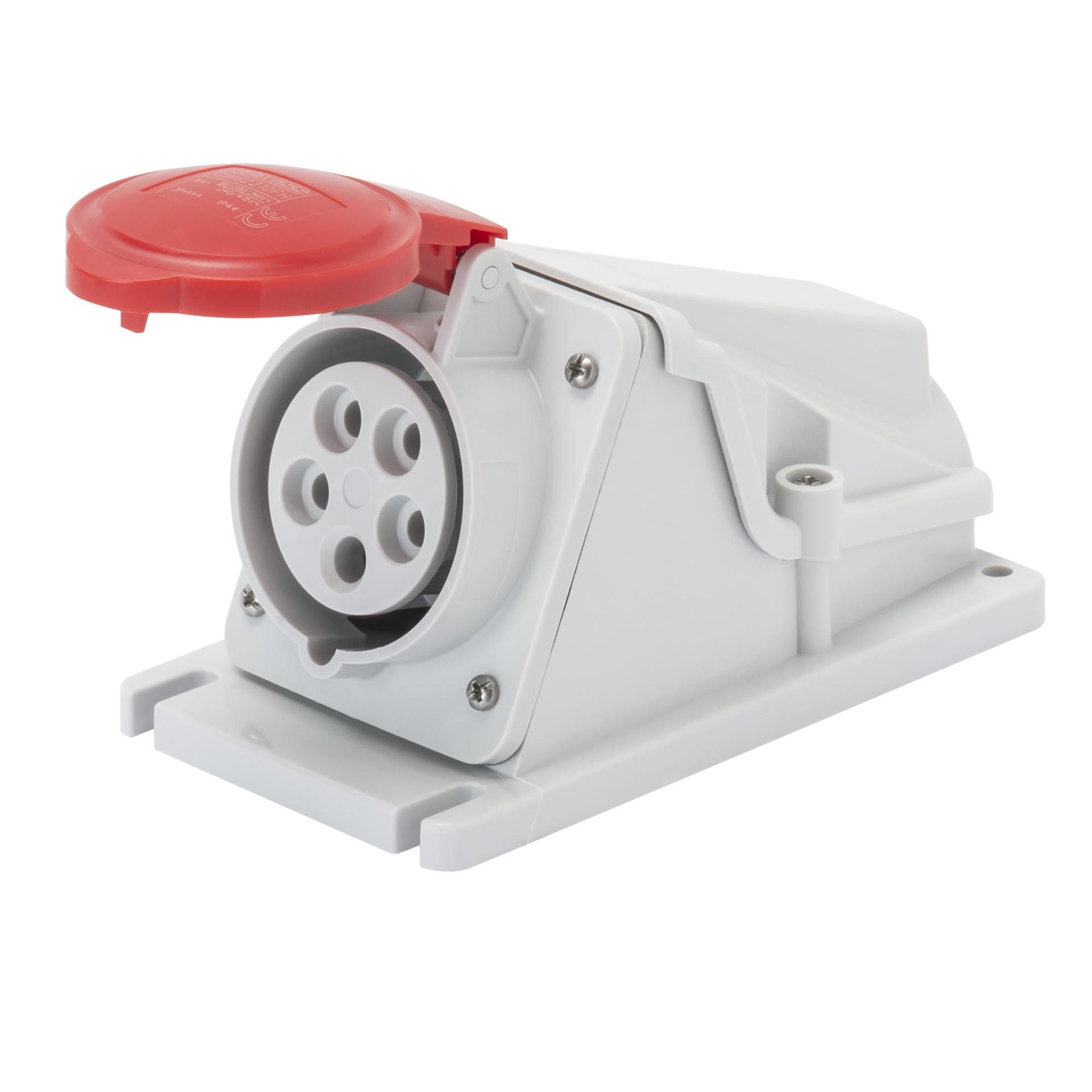

Priza industriala trifazica GEWISS GW62482 aplicata 3P+N+E 16A 400V IP44

GEWISS GW62482 este o priză 16A industrială trifazică pentru montaj pe suprafață la 90°, cu configurație 3P+N+E și tensiune nominală 380-415V la 50/60Hz. Modelul are grad de protecție IP44, rezistență mecanică IK08, referință orară 6h și conectare a conductorilor prin borne cu șurub.

Configurația electrică a prizei GEWISS GW62482

GW62482 este destinată unei conexiuni trifazate cu trei faze, neutru și conductor de protecție. Configurația 3P+N+E trebuie verificată împreună cu valoarea de 16A, domeniul de tensiune 380-415V și poziția 6h, deoarece toate aceste elemente contribuie la compatibilitatea cu fișa utilizată.

Pentru o priză 16A, curentul nominal nu este singurul criteriu de selecție. Două prize industriale de 16A pot avea număr diferit de poli, altă tensiune nominală sau altă referință orară, prin urmare nu trebuie considerate automat interschimbabile.

Montaj pe suprafață la 90°

GEWISS GW62482 este construită pentru montaj fix pe suprafață, cu priza poziționată la 90°. Acest tip de construcție trebuie diferențiat de prizele industriale mobile și de variantele pentru montaj încastrat, deoarece geometria și modul de instalare sunt diferite.

Înainte de montaj trebuie verificat dacă poziția prizei, traseul cablului și spațiul disponibil permit instalarea în configurația prevăzută. Alegerea tipului de montaj înaintea celorlalți parametri reduce riscul de a selecta un produs corect electric, dar nepotrivit constructiv.

IP44 și IK08: două criterii diferite

Gradul IP44 și clasa IK08 descriu caracteristici diferite ale carcasei. IP44 indică nivelul de protecție la pătrunderea corpurilor solide și la apă, în timp ce IK08 caracterizează rezistența mecanică la impact.

Pentru această priză 16A, cele două valori trebuie analizate separat în raport cu mediul instalației. Un grad IP corespunzător nu înseamnă automat că produsul are și nivelul de rezistență mecanică necesar, iar clasificarea IK nu înlocuiește verificarea condițiilor de expunere la apă sau particule.

Cablarea și secțiunea conductorilor

Conectarea la GEWISS GW62482 se realizează prin borne cu șurub. Capacitatea de strângere declarată este de 1-2,5mm² pentru conductori flexibili și 1,5-4mm² pentru conductori rigizi.

Secțiunea conductorului trebuie verificată înainte de instalare și trebuie să se încadreze în limitele admise de borne. Compatibilitatea mecanică a conductorului cu borna nu înlocuiește dimensionarea corectă a circuitului electric.

Ce verifici înainte de alegere

GEWISS GW62482 trebuie aleasă prin verificarea simultană a configurației electrice și a construcției mecanice. Pentru acest model, criteriile decisive sunt 3P+N+E, 16A, 380-415V, 6h, IP44 și montajul pe suprafață la 90°.

• Curent nominal: 16A.
• Număr de poli: 3P+N+E, echivalent unei configurații cu cinci contacte.
• Tensiune nominală: 380-415V la 50/60Hz.
• Referință orară: 6h.
• Grad de protecție: IP44.
• Rezistență mecanică: IK08.
• Tip montaj: pe suprafață, la 90°.
• Cablare: borne cu șurub.

Pentru alte configurații și curenți nominali pot fi consultate prizele și fișele industriale IP44. Pentru echipamente din aceeași marcă este disponibilă și selecția GEWISS.

Erori frecvente

Alegerea unei prize numai pentru că este de 400V. Tensiunea nu definește singură compatibilitatea. O priză 400V poate avea alt curent nominal, alt număr de poli sau altă referință orară; pentru GW62482 trebuie verificate 3P+N+E, 16A și 6h împreună.

Confundarea unei prize fixe cu una mobilă. GEWISS GW62482 este destinată montajului pe suprafață la 90°. Dacă instalația cere o priză mobilă sau o variantă încastrată, trebuie selectată construcția corespunzătoare acelui tip de montaj.

Tratarea IP44 și IK08 ca fiind aceeași caracteristică. IP și IK măsoară tipuri diferite de protecție. Verificarea unui singur indicator poate conduce la o alegere necorespunzătoare condițiilor reale de instalare.

Ignorarea secțiunii conductorului. Bornele au intervale definite pentru conductori flexibili și rigizi. Pentru această priză 16A, conductorul trebuie să se încadreze în capacitatea de strângere declarată și să fie dimensionat corect pentru circuit.

Întrebări frecvente

GEWISS GW62482 este o priză trifazică de 16A?

GEWISS GW62482 este o priză industrială trifazică de 16A, cu configurație 3P+N+E și tensiune nominală 380-415V la 50/60Hz. Modelul are referință orară 6h și este destinat montajului fix pe suprafață la 90°.

Ce înseamnă 3P+N+E la GW62482?

Configurația 3P+N+E a prizei GEWISS GW62482 înseamnă trei contacte pentru faze, unul pentru neutru și unul pentru conductorul de protecție. Fișa utilizată trebuie să corespundă configurației electrice și mecanice a prizei.

Ce grad de protecție are GEWISS GW62482?

GEWISS GW62482 are grad de protecție IP44 și rezistență mecanică IK08. Cele două clasificări trebuie evaluate separat, deoarece IP descrie protecția la pătrundere, iar IK descrie rezistența carcasei la impact mecanic.

Ce conductori se pot conecta la GW62482?

GEWISS GW62482 permite conectarea prin borne cu șurub a conductorilor flexibili de 1-2,5mm² și a conductorilor rigizi de 1,5-4mm². Secțiunea conductorului trebuie să respecte aceste limite și dimensionarea electrică a circuitului.

GW62482 este o priză aparentă?

GEWISS GW62482 este o priză cu montaj pe suprafață la 90°, termenul „aplicată” sau „aparentă” fiind folosit comercial pentru acest tip de instalare. Nu trebuie confundată cu o priză industrială mobilă sau cu una pentru montaj încastrat.
