Priza industriala aplicata GEWISS IEC 309 HP GW62505 3P N E 16A 380-415V IP67 6h

Priza industrială aplicată GEWISS GW62505 este un model IEC 309 HP cu montaj pe suprafață la 90°, configurație 3P+N+E, curent nominal 16A și tensiune nominală 380-415V la 50/60Hz. Are protecție IP67, rezistență mecanică IK08 și referință 6h. Pentru alegerea corectă trebuie verificate împreună configurația polilor, curentul, tensiunea, poziția contactului de protecție și gradul IP.

Caracteristicile esențiale ale prizei GEWISS GW62505

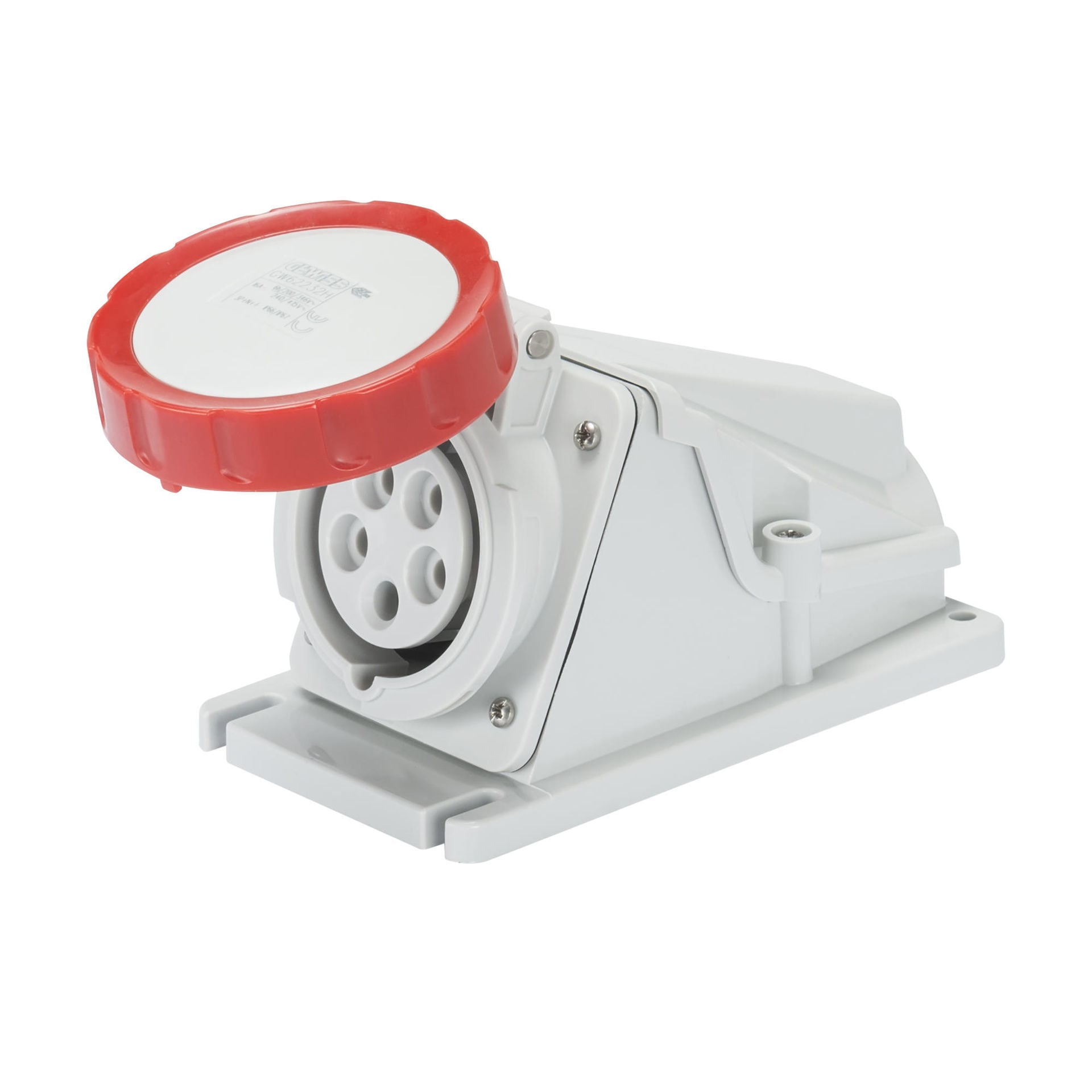

GW62505 este o priză industrială fixă pentru montaj pe suprafață, cu corp orientat la 90°. Face parte din gama GEWISS IEC 309 HP de fișe și prize pentru uz industrial, realizată conform standardelor IEC 60309 și EN 60309. Configurația electrică este 3P+N+E, iar poziția contactului de protecție are referința 6h.

16A, 380-415V și configurație 3P+N+E

Priza industrială GEWISS GW62505 are un curent nominal de 16A și o tensiune nominală de 380-415V la 50/60Hz. Denumirea comercială „priză industrială 400V” descrie aceeași zonă de utilizare, însă pentru verificarea produsului este mai precis intervalul nominal complet indicat de GEWISS: 380-415V.

Configurația 3P+N+E înseamnă trei poli de fază, neutru și contact de protecție. Nu este suficient să alegi o priză numai după valorile de 16A și 400V. Numărul de poli și referința 6h trebuie să corespundă conexiunii necesare.

Ce înseamnă IP67 și IK08 pentru GW62505

GEWISS GW62505 are grad de protecție IP67 și rezistență mecanică IK08. IP67 indică protecția carcasei împotriva pătrunderii prafului și protecția la imersie temporară în condițiile definite de standard. IK08 indică nivelul declarat de rezistență a carcasei la impact mecanic.

Gradul IP nu trebuie însă folosit ca unic criteriu de selecție. Două prize industriale IP67 pot avea curenți, tensiuni, număr de poli sau referințe orare diferite. Pentru GW62505, IP67 trebuie verificat împreună cu 3P+N+E, 16A, 380-415V și 6h.

Montaj la 90° și conectare cu șurub

GW62505 este construită pentru montaj aparent pe suprafață și are orientare la 90°. Această construcție o diferențiază de prizele mobile și de variantele destinate altor tipuri de montaj din familia IEC 309 HP.

Conectarea conductoarelor se realizează prin borne cu șurub. Capacitatea de strângere declarată este de 1-2.5mm² pentru conductoare flexibile și 1.5-4mm² pentru conductoare rigide. Priza este prevăzută cu presetupă PG21. Temperatura de funcționare declarată de GEWISS este cuprinsă între -25°C și +55°C.

Capacitatea bornelor nu trebuie confundată cu dimensionarea conductorului pentru instalație. Secțiunea efectivă a conductorului și protecțiile circuitului se stabilesc în funcție de cerințele instalației electrice.

Cum verifici dacă GEWISS GW62505 este varianta necesară

Codul GW62505 identifică precis această configurație din gama IEC 309 HP. Înainte de alegere, verifică toate caracteristicile care determină compatibilitatea: 3P+N+E, 16A, 380-415V, 6h, IP67 și montaj pe suprafață la 90°. Produsul este de culoare roșie, în acord cu configurația declarată de producător.

O priză industrială cu aceeași tensiune și același curent nu este automat echivalentă. Diferențele de număr de poli, referință orară, protecție IP sau construcție pot indica o altă variantă și o altă utilizare.

Erori frecvente

Alegerea prizei GEWISS GW62505 numai după 16A și 400V

GEWISS GW62505 nu este identificată doar prin curent și tensiune. Modelul are configurație 3P+N+E, tensiune nominală 380-415V, referință 6h și protecție IP67. Toate aceste caracteristici trebuie verificate pentru a evita selectarea unei prize cu o configurație diferită.

Ignorarea referinței 6h la GEWISS GW62505

La GEWISS GW62505, referința 6h indică poziția contactului de protecție. Este un criteriu distinct de curent, tensiune și numărul de poli. De aceea, o altă priză 3P+N+E de 16A nu trebuie considerată compatibilă doar pentru că are aceleași valori nominale principale.

Confundarea protecției IP67 cu întreaga configurație a prizei

IP67 descrie gradul de protecție al GEWISS GW62505, nu compatibilitatea electrică în ansamblu. Pentru selecție trebuie verificate separat configurația 3P+N+E, 16A, 380-415V și referința 6h, precum și cerințele concrete ale instalației.

Întrebări frecvente

GEWISS GW62505 este o priză industrială trifazată?

GEWISS GW62505 are configurație 3P+N+E și tensiune nominală 380-415V la 50/60Hz. Configurația include trei poli de fază, neutru și contact de protecție, iar curentul nominal este de 16A.

GEWISS GW62505 este o priză de 400V?

GEWISS GW62505 are tensiunea nominală declarată de 380-415V. 400V este o formulare comercială uzuală pentru această configurație, însă intervalul 380-415V este valoarea tehnică completă indicată pentru model.

Ce înseamnă 6h la priza GEWISS GW62505?

La GEWISS GW62505, 6h reprezintă referința poziției contactului de protecție. Valoarea trebuie verificată împreună cu 3P+N+E, curentul de 16A și tensiunea de 380-415V atunci când stabilești configurația necesară.

Ce conductoare acceptă GEWISS GW62505?

GEWISS GW62505 acceptă la borne conductoare flexibile de 1-2.5mm² și conductoare rigide de 1.5-4mm². Conectarea este cu șurub, iar capacitatea bornelor nu înlocuiește dimensionarea electrică a conductorului pentru circuit.

Ce protecție are priza GEWISS GW62505?

GEWISS GW62505 are grad de protecție IP67 și rezistență mecanică IK08. Modelul are o temperatură de funcționare declarată între -25°C și +55°C.
