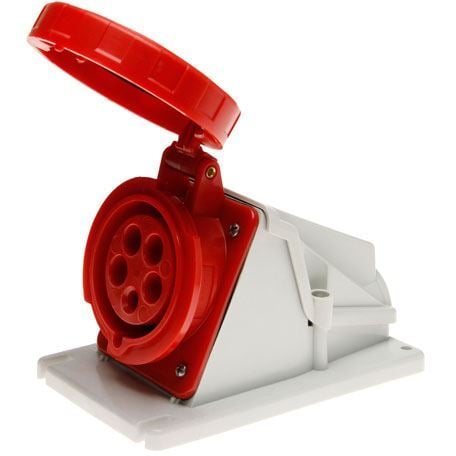

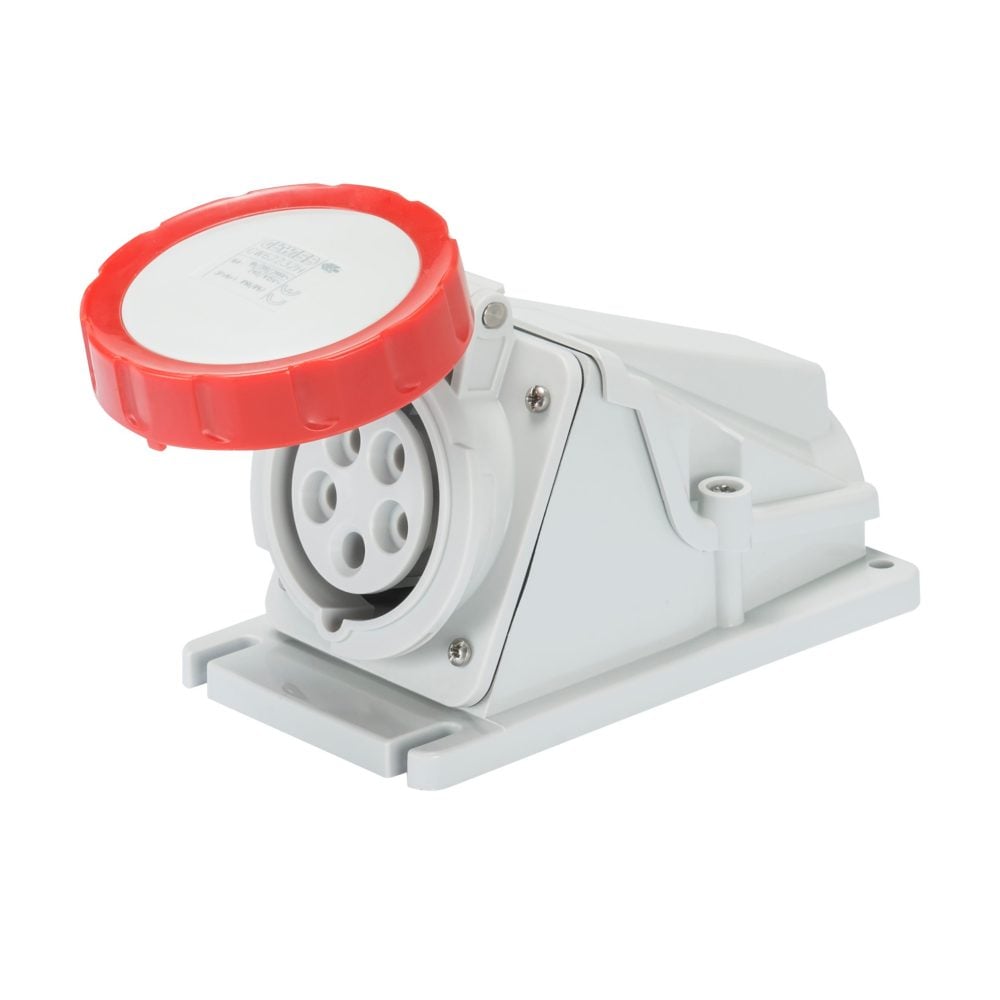

Priza industriala aplicata GEWISS IEC 309 HP GW62516 5 poli 32A 380-415V IP67 6h

Priza industrială GEWISS GW62516 este o priză fixă cu montaj pe suprafață la unghi de 90°, din gama IEC 309 HP, pentru circuite 3P+N+E de 32A și 380-415V. Gradul de protecție IP67, rezistența mecanică IK08 și poziția contactului de protecție la 6h sunt parametrii esențiali care trebuie verificați înainte de integrarea într-o instalație industrială.

Configurație electrică și montaj la 90°

Priza industrială GEWISS GW62516 are 5 poli în configurație 3P+N+E și este destinată unei tensiuni nominale de 380-415V la 50/60Hz. Curentul nominal este de 32A, iar referința orară a contactului de protecție este 6h.

Construcția este de tip priză cu montaj pe suprafață în unghi de 90°. Această caracteristică trebuie corelată cu poziția de montaj și cu traseul cablului, deoarece GW62516 nu este o priză mobilă și nici o variantă fixă cu altă orientare.

Protecție IP67 și rezistență mecanică IK08

Priza industrială GEWISS GW62516 are grad de protecție IP67 și rezistență mecanică IK08. Aceste valori sunt relevante în instalații în care aparatul trebuie selectat în funcție de expunerea la praf, apă și solicitări mecanice, fără a presupune că orice produs din gama IEC 309 HP are aceleași niveluri de protecție.

Temperatura de funcționare declarată este cuprinsă între -25°C și +55°C. Selectarea produsului trebuie făcută astfel încât condițiile reale de utilizare să rămână în intervalul specificat și să respecte cerințele întregii instalații.

Cablaj cu șurub și secțiunile admise

Priza industrială GEWISS GW62516 utilizează cablaj cu șurub. Pentru conductoare flexibile, capacitatea de strângere a bornelor este de 2.5-6mm², iar pentru conductoare rigide este de 2.5-10mm².

Secțiunea conductorului nu trebuie aleasă doar după limita mecanică a bornelor. Dimensionarea circuitului depinde și de curent, tipul conductorului, metoda de instalare și condițiile instalației. Capacitatea bornelor indică intervalul fizic acceptat de produs, nu înlocuiește dimensionarea electrică a circuitului.

Caracteristici relevante pentru exploatare

Priza industrială GEWISS GW62516 este specificată pentru peste 2.000 de operațiuni. Producătorul indică o suprasarcină admisibilă de 42A și o capacitate de rupere de 40A la 1.1Un, precum și o rezistență a izolației mai mare de 10MΩ.

Produsul este roșu și include presetupă PG21. Pentru compatibilitatea funcțională, verificarea trebuie să pornească însă de la configurația 3P+N+E, 32A, tensiunea 380-415V, poziția 6h și gradul IP67, nu doar de la culoarea carcasei.

Ce verifici înainte de alegere

Pentru această priză industrială GEWISS GW62516, compatibilitatea se stabilește prin mai mulți parametri simultan. Un produs cu același curent nominal, dar cu alt număr de poli, altă referință orară sau altă tensiune, nu trebuie considerat automat echivalent.

• Verifică necesarul de 32A și tensiunea nominală de 380-415V.
• Confirmă configurația cu 5 poli, 3P+N+E.
• Verifică poziția contactului de protecție la 6h.
• Confirmă că montajul aplicat la 90° corespunde instalației.
• Corelează cerința de protecție cu gradul IP67.
• Respectă intervalele bornelor pentru conductoare flexibile și rigide.

Pentru selecția în aceeași familie tehnică pot fi consultate prizele și fișele industriale și variantele din gama prize și fișe industriale IP67. Produsele GEWISS disponibile pentru alte aplicații pot fi urmărite și în selecția de aparataj și echipamente GEWISS.

Erori frecvente

Confundarea prizei GEWISS GW62516 cu o variantă de 16A

Priza industrială GEWISS GW62516 este un model de 32A. Alegerea unei variante de 16A doar pentru că are același aspect general sau aceeași configurație de poli schimbă curentul nominal al aparatului. Criteriul corect este verificarea simultană a curentului, tensiunii, polilor și codului GW62516.

Alegerea doar după IP67

Gradul IP67 nu identifică singur priza GEWISS GW62516. În gama industrială există produse cu același grad de protecție, dar alte tensiuni, curenți nominali, configurații de poli sau poziții orare. Verificarea trebuie făcută pentru întregul set de parametri electrici și mecanici.

Ignorarea poziției 6h

GEWISS GW62516 are referința contactului de protecție la 6h. Poziția orară face parte din sistemul de identificare și compatibilitate al conectorilor industriali. Selectarea unei prize cu altă referință orară poate conduce la incompatibilitate cu fișa destinată instalației.

Presupunerea că orice conductor care intră în bornă este corect dimensionat

GW62516 acceptă conductoare flexibile de 2.5-6mm² și rigide de 2.5-10mm². Aceste valori descriu capacitatea bornelor. Secțiunea efectivă a conductorului trebuie dimensionată separat pentru circuit și condițiile de instalare, nu stabilită doar după limita mecanică a terminalului.

Întrebări frecvente

Ce tip de priză este GEWISS GW62516?

GEWISS GW62516 este o priză industrială fixă, cu montaj pe suprafață la unghi de 90°, din gama IEC 309 HP. Are configurație 3P+N+E, curent nominal de 32A, tensiune de 380-415V, frecvență 50/60Hz și poziția contactului de protecție la 6h.

Priza industrială GEWISS GW62516 are protecție IP67?

Priza industrială GEWISS GW62516 are grad de protecție IP67 și rezistență mecanică IK08. Aceste caracteristici trebuie evaluate împreună cu condițiile instalației și cu nivelul de protecție necesar celorlalte componente ale conexiunii.

Ce conductoare acceptă GEWISS GW62516?

GEWISS GW62516 acceptă conductoare flexibile cu secțiuni de 2.5-6mm² și conductoare rigide de 2.5-10mm². Conectarea se realizează prin borne cu șurub, iar secțiunea efectivă a conductorului trebuie aleasă conform dimensionării circuitului.

Care este temperatura de funcționare pentru GW62516?

Priza industrială GEWISS GW62516 este specificată pentru o temperatură de funcționare între -25°C și +55°C. Dacă mediul de instalare poate depăși aceste limite, produsul trebuie reevaluat în raport cu condițiile reale de exploatare.
