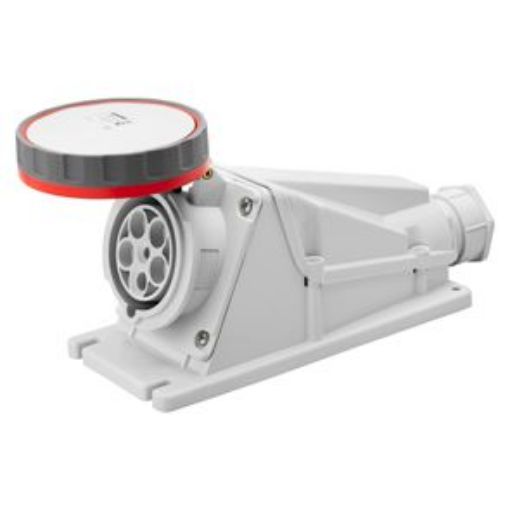

Priza industrială 63A GEWISS GW63527 este o priză aplicată la 90°, 3P+N+E, din gama IEC 309 HP, cu grad de protecție IP67 și tensiune nominală de 380-415V. Pe PDP, tensiunea este exprimată comercial ca 400V, valoare care se încadrează în intervalul nominal declarat de producător. Modelul are poziție de referință 6h, rezistență mecanică IK08, borne cu șurub și contact pilot pentru realizarea unei interblocări electrice. Este o configurație destinată utilizării industriale, unde alegerea prizei trebuie făcută după curent, numărul de poli, tensiune, poziția orară, gradul de protecție și tipul de montaj.
Priză industrială 63A cu configurație 3P+N+E
GEWISS GW63527 are cinci poli în configurația 3P+N+E: trei faze, neutru și conductor de protecție. Curentul nominal este de 63A, iar tensiunea nominală declarată de GEWISS este 380-415V la 50/60Hz. Aceste valori sunt criterii de compatibilitate și trebuie să corespundă instalației și echipamentului care urmează să fie conectat.
În cazul prizelor industriale, asemănarea fizică nu este suficientă pentru alegerea unei variante. O priză de 63A poate exista cu alt număr de poli, altă tensiune sau altă poziție orară. Pentru GW63527, combinația care trebuie verificată este 3P+N+E, 63A, 380-415V și 6h.
Codul GW63527 este util atunci când produsul trebuie identificat fără ambiguitate într-un proiect, într-o listă de materiale sau la înlocuirea unei prize existente. Modelul face parte din gama GEWISS IEC 309 HP de prize și fișe pentru utilizare industrială.
Ce înseamnă poziția 6h la priza GW63527
Priza industrială GEWISS GW63527 are poziția de referință 6h. Poziția orară face parte din sistemul de identificare și compatibilitate al conectorilor industriali și trebuie verificată împreună cu tensiunea și configurația polilor.
Prin urmare, nu este suficient ca fișa utilizată să fie doar de 63A și să aibă același număr de contacte. Caracteristicile electrice și poziția de referință trebuie să corespundă configurației prizei. Această verificare reduce riscul de a selecta două componente industriale care par apropiate ca format, dar aparțin unor configurații diferite.
Protecție IP67 și rezistență mecanică IK08
Priza industrială 63A GEWISS GW63527 are grad de protecție IP67 și rezistență mecanică IK08. Aceste două valori descriu caracteristici diferite și nu trebuie confundate. IP67 se referă la protecția carcasei împotriva pătrunderii corpurilor solide și a apei în condițiile definite de standard, în timp ce IK08 exprimă rezistența mecanică la impact.
Protecția IP67 este un criteriu important atunci când instalația necesită o priză industrială cu un nivel ridicat de protecție a carcasei. Gradul IP nu înlocuiește însă verificarea celorlalte caracteristici. Curentul, tensiunea, numărul de poli, poziția 6h și tipul de montaj trebuie să corespundă simultan aplicației.
Pentru alte configurații cu același grad de protecție pot fi consultate prizele și fișele industriale IP67. Dacă selecția trebuie extinsă la alte grade de protecție și configurații, sunt disponibile și prize și fișe industriale.
Montaj aparent la 90°
GEWISS definește GW63527 ca priză fixă aplicată la 90°. Această construcție o diferențiază de prizele mobile, de variantele încastrate sau de modelele fixe realizate cu alt unghi.
Tipul de montaj trebuie verificat înainte de cumpărare mai ales atunci când produsul înlocuiește o priză existentă. Faptul că două produse au 63A, 3P+N+E și IP67 nu înseamnă automat că au și aceeași construcție mecanică sau același mod de instalare.
Dimensiunile și spațiul disponibil în zona de montaj trebuie corelate cu documentația produsului și cu proiectul instalației. GW63527 nu trebuie ales ca variantă universală doar pe baza valorilor electrice.
Contact pilot pentru interblocare electrică
Priza GEWISS GW63527 este prevăzută cu un contact pilot suplimentar. GEWISS utilizează acest contact CP la prizele și fișele de 63A și 125A din gama IEC 309 HP pentru realizarea unei interblocări electrice.
Contactul pilot este, așadar, o caracteristică distinctă a acestei clase de produse și trebuie luat în calcul atunci când instalația este proiectată pentru o asemenea funcție. Prezența sa nu trebuie confundată cu unul dintre cei cinci poli ai configurației 3P+N+E; este un contact suplimentar cu rol specific.
Borne cu șurub și secțiunile conductorilor
Priza industrială GEWISS GW63527 folosește borne cu șurub. Capacitatea de strângere declarată este de 6-16 mm² pentru conductori flexibili și de 6-25 mm² pentru conductori rigizi.
Diferența dintre cele două intervale trebuie observată înainte de alegerea și conectarea produsului. O secțiune admisă pentru un conductor rigid nu trebuie presupusă automat ca fiind admisă și pentru un conductor flexibil.
GEWISS precizează pentru gama IEC 309 HP borne cu sistem anti-slăbire și șuruburi captive. Aceste caracteristici țin de construcția sistemului de conectare. Dimensionarea conductorilor și a protecțiilor circuitului trebuie însă stabilită conform proiectului electric și nu poate fi dedusă numai din capacitatea maximă a bornelor.
Construcția gamei IEC 309 HP
GW63527 face parte din gama GEWISS IEC 309 HP, dezvoltată pentru prize și fișe industriale conforme dimensional și funcțional cu standardul IEC 60309 și cu standardele europene EN 60309 asociate.
GEWISS declară pentru contactele și pinii acestei game utilizarea alamei masive. Pentru GW63527 sunt menționate și o temperatură de funcționare de la -25°C la +55°C, rezistență de izolație mai mare de 10 MΩ și peste 2.000 de operațiuni în testarea declarată de producător.
Aceste date sunt utile pentru verificări tehnice detaliate, dar nu schimbă criteriile principale de selecție ale produsului. Pentru majoritatea comparațiilor, identificarea corectă pornește de la tipul de priză, 63A, 3P+N+E, 380-415V, 6h, IP67 și montajul aplicat la 90°.
Când este potrivită priza industrială GEWISS GW63527
Priza industrială GEWISS GW63527 este potrivită atunci când instalația necesită explicit o priză fixă aplicată la 90°, de 63A, cu configurație 3P+N+E, tensiune nominală 380-415V, poziție 6h și protecție IP67. Contactul pilot trebuie, de asemenea, luat în calcul dacă instalația folosește interblocare electrică.
Dacă una dintre aceste caracteristici diferă, trebuie verificată o altă variantă. O priză de 32A, un model fără neutru, o configurație cu altă poziție orară sau o variantă cu alt tip de montaj nu este echivalentă cu GW63527.
Pentru produse industriale GEWISS din alte familii poate fi consultată și gama GEWISS.
Erori frecvente la alegerea prizei GEWISS GW63527
Alegerea numai după curentul de 63A
Priza GEWISS GW63527 nu trebuie identificată doar ca „priză 63A”. Pentru compatibilitate trebuie verificate și configurația 3P+N+E, tensiunea 380-415V, poziția 6h, gradul IP67 și tipul de montaj.
Confundarea valorii comerciale 400V cu o altă variantă de tensiune
PDP-ul prezintă GW63527 ca priză de 400V, iar producătorul declară pentru model intervalul nominal 380-415V. Aceste informații descriu aceeași variantă și trebuie corelate cu instalația pentru care este selectată priza.
Ignorarea poziției de referință 6h
Priza industrială GEWISS GW63527 are poziție 6h. Curentul și numărul de poli nu sunt suficiente pentru stabilirea compatibilității unei fișe industriale; poziția de referință trebuie să corespundă și ea.
Confundarea prizei aplicate cu o variantă încastrată sau mobilă
GW63527 este o priză fixă pentru montaj aparent la 90°. Dacă proiectul necesită altă formă de montaj, trebuie verificat un produs construit pentru acea configurație.
Întrebări frecvente despre priza industrială GEWISS GW63527
Ce configurație de poli are priza GEWISS GW63527?
Priza industrială GEWISS GW63527 are configurație 3P+N+E, adică trei faze, neutru și conductor de protecție. Curentul nominal este de 63A.
Priza GW63527 este de 400V?
Priza GEWISS GW63527 este comercializată ca variantă de 400V, iar tensiunea nominală declarată de producător este 380-415V la 50/60Hz.
Ce grad de protecție are priza GEWISS GW63527?
Priza industrială GEWISS GW63527 are grad de protecție IP67 și rezistență mecanică IK08. Cele două clasificări descriu tipuri diferite de protecție ale produsului.
Priza GEWISS GW63527 are contact pilot?
Priza industrială GEWISS GW63527 este prevăzută cu un contact pilot suplimentar CP, destinat realizării unei interblocări electrice în configurațiile proiectate pentru această funcție.
Ce conductori acceptă bornele prizei GW63527?
Priza GEWISS GW63527 are borne cu șurub cu o capacitate declarată de 6-16 mm² pentru conductori flexibili și 6-25 mm² pentru conductori rigizi.
