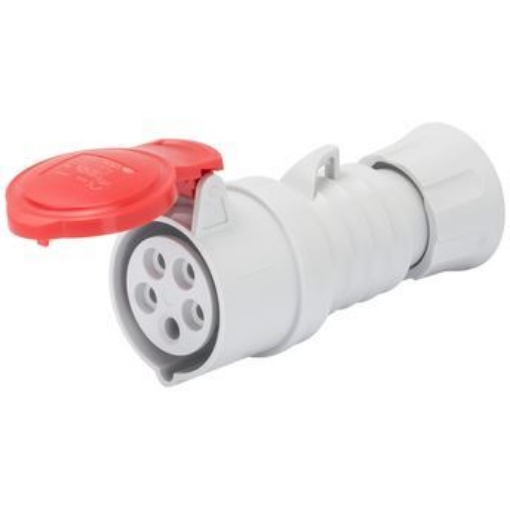

Priza industriala mobila GEWISS GW62009H 16A 400V 5 poli 6h IP44/IP54

Priza industrială mobilă GEWISS GW62009H este un conector industrial drept de 16 A, cu 5 poli în configurație 3P+N+E, destinat conexiunilor IEC 309 pentru 380-415 V la 50/60 Hz. Are referință 6h, culoare roșie, protecție IP44/IP54 și rezistență mecanică IK09. Este o componentă mobilă montată pe cablu, nu o priză fixă pentru perete sau tablou, iar această diferență trebuie clarificată înainte de alegere.

Ce este, concret, GEWISS GW62009H?

GEWISS GW62009H este partea femelă mobilă a unei conexiuni industriale IEC 309, realizată sub forma unui conector drept. Se montează la capătul unui cablu compatibil și oferă o conexiune 3P+N+E pentru circuite de 16 A și 380-415 V.

Configurația 3P+N+E înseamnă trei faze, un conductor neutru și un contact de protecție, deci cinci contacte în total. Acesta este primul criteriu care trebuie verificat. O priză industrială de 16 A cu 3 poli sau 4 poli nu este aceeași configurație, chiar dacă forma exterioară poate fi asemănătoare.

GW62009H trebuie diferențiat și de o fișă industrială. Fișa este componenta masculină a conexiunii, cu pini, în timp ce GW62009H este conectorul mobil corespunzător de tip priză. Într-un ansamblu cu cablu, cele două componente au roluri complementare și nu sunt interschimbabile.

De ce este importantă combinația 16 A, 400 V, 5 poli și 6h?

Priza industrială mobilă GEWISS GW62009H are curent nominal de 16 A și tensiune nominală de 380-415 V la 50/60 Hz. În limbaj comercial, această clasă este identificată frecvent drept 400 V, dar valoarea tehnică declarată pentru produs este intervalul 380-415 V.

Numărul de poli trebuie verificat împreună cu tensiunea. GW62009H este 3P+N+E, adică 5 poli. O variantă pentru aceeași tensiune și același curent, dar fără neutru, aparține unei alte configurații și nu trebuie tratată ca echivalentă.

Referința 6h indică poziția contactului de protecție în sistemul IEC 309. Prin urmare, alegerea după expresia „priză industrială 16A 400V” este incompletă. Pentru acest cod trebuie să coincidă și configurația 3P+N+E, respectiv poziția 6h.

Mobilă înseamnă conector pe cablu, nu priză încastrată

GW62009H este o priză industrială mobilă în construcție dreaptă. Rolul ei este diferit de cel al unei prize industriale pentru montaj încastrat sau aparent. Produsul este prevăzut cu intrare și sistem de prindere pentru cablu, astfel încât devine parte a unui cordon sau cablu industrial după realizarea conexiunilor.

Această construcție este una dintre diferențele importante față de GW62210H sau alte prize GEWISS cu parametri electrici apropiați, dar destinate montajului fix. Nu este suficient ca două produse să fie 16 A, 400 V și 3P+N+E; trebuie verificat și dacă este necesară o componentă mobilă sau una pentru montaj fix.

Pentru alte construcții și configurații pot fi consultate prizele și fișele industriale.

Ce cablu poate fi conectat la GW62009H?

Priza industrială GEWISS GW62009H utilizează borne cu șurub. Pentru conductoare flexibile, producătorul declară o capacitate de strângere de 1-2.5 mm². Pentru conductoare rigide, intervalul declarat este de 1.5-4 mm².

Pe lângă secțiunea conductoarelor, trebuie verificat și diametrul exterior al cablului. Sistemul de prindere al GW62009H este declarat pentru cabluri cu diametrul de 9.2-19.9 mm. Acesta este un criteriu mecanic separat de secțiunea electrică a conductorului.

Un cablu poate avea conductoare care intră în limitele bornelor, dar un diametru exterior nepotrivit pentru clema de cablu. De aceea, cele două verificări nu trebuie confundate. Secțiunea efectivă necesară circuitului se stabilește conform proiectului electric; valorile de mai sus descriu capacitatea constructivă a produsului.

Ce protecție oferă carcasa?

Priza industrială mobilă GEWISS GW62009H are grad de protecție IP44/IP54 și rezistență mecanică IK09. Aceste valori trebuie raportate la produsul complet și la condițiile pentru care este configurată conexiunea.

În aceeași familie IEC 309 HP există și variante cu niveluri de protecție mai ridicate. De exemplu, un produs de 16 A și 400 V poate avea o configurație electrică apropiată, dar IP66/IP67/IP68/IP69. Alegerea unei astfel de variante nu se face doar pentru că are mai multă protecție, ci în funcție de cerințele reale ale instalației.

Pentru produse din același nivel de selecție poate fi consultată categoria prize și fișe industriale IP44.

Contacte nichelate și construcție pentru gama IEC 309 HP

GW62009H are contacte nichelate și este realizat din material declarat fără halogeni conform EN 60754-2. Temperatura de funcționare specificată este de la -25 °C la +55 °C.

Pentru produs sunt declarate peste 5.000 de operațiuni și o rezistență a izolației mai mare de 10 MΩ. Suprasarcina permisibilă este de 22 A, iar capacitatea de rupere la 1.1 Un este de 20 A. Aceste valori descriu caracteristicile tehnice ale codului GW62009H și nu trebuie extrapolate automat la alte prize GEWISS.

Alte produse ale aceluiași producător pot fi consultate în gama GEWISS.

Când este GW62009H alegerea corectă?

Priza industrială mobilă GEWISS GW62009H este alegerea corespunzătoare atunci când este necesar un conector femelă drept, montat pe cablu, pentru o conexiune industrială de 16 A, 380-415 V, 3P+N+E și 6h, cu nivel de protecție IP44/IP54.

Dacă este necesară o fișă masculină, produsul nu este GW62009H. Dacă este necesară o priză fixă încastrată sau aparentă, trebuie aleasă o altă construcție. La fel, o conexiune de 230 V, o variantă fără neutru sau o configurație cu altă poziție orară necesită un alt cod.

Această verificare elimină principala sursă de confuzie la produsele IEC 309: mai multe componente pot avea aceeași valoare de 16 A și pot arăta asemănător, dar rolul mecanic, numărul de poli, tensiunea și poziția contactului de protecție le fac produse diferite.

Erori frecvente

Confundarea prizei mobile GW62009H cu fișa industrială GW60009H

Priza GEWISS GW62009H este conectorul femelă mobil. O fișă industrială precum GW60009H este componenta masculină. Chiar dacă ambele pot avea 16 A, 380-415 V, 3P+N+E și 6h, rolul lor în conexiune este diferit.

Alegerea numai după 16 A și 400 V

GW62009H are 5 poli în configurație 3P+N+E și referință 6h. Aceste caracteristici sunt obligatorii pentru identificarea variantei; curentul și tensiunea nu sunt suficiente singure.

Confundarea unei prize mobile cu una pentru montaj fix

GW62009H este un conector drept montat pe cablu. O priză pentru montaj încastrat sau aparent are altă construcție și alt rol, chiar dacă specificațiile electrice principale coincid.

Verificarea bornelor fără verificarea diametrului cablului

GW62009H acceptă conductoare flexibile de 1-2.5 mm² sau rigide de 1.5-4 mm², dar clema de cablu este declarată separat pentru diametre de 9.2-19.9 mm. Ambele condiții trebuie verificate.

Întrebări frecvente

GW62009H este o priză sau o fișă industrială?

GEWISS GW62009H este un conector femelă drept, comercializat ca priză industrială mobilă. Se montează pe cablu și nu trebuie confundat cu fișa industrială masculină.

Priza GEWISS GW62009H este trifazată?

Priza industrială GEWISS GW62009H are configurație 3P+N+E: trei faze, neutru și contact de protecție. Are în total 5 poli și este destinată domeniului 380-415 V.

Ce înseamnă 6h la GW62009H?

La GW62009H, 6h indică poziția de referință a contactului de protecție în sistemul IEC 309. Poziția trebuie să corespundă componentei cu care se realizează conexiunea.

GW62009H se montează în perete sau pe cablu?

Priza industrială GEWISS GW62009H este o variantă mobilă, dreaptă, pentru montaj pe cablu. Nu este o priză pentru montaj încastrat în perete, tablou sau carcasă.

Ce cablu acceptă priza GW62009H?

GW62009H are borne pentru conductoare flexibile de 1-2.5 mm² sau rigide de 1.5-4 mm², iar sistemul de prindere este declarat pentru cabluri cu diametrul exterior de 9.2-19.9 mm.
