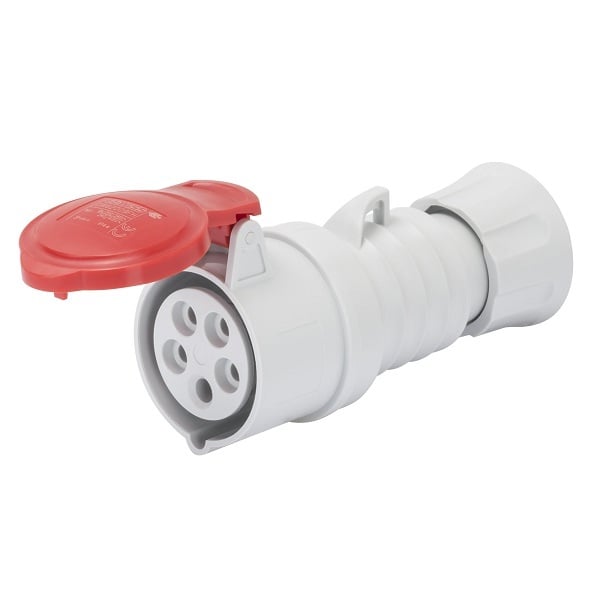

Priza industriala mobila GEWISS GW62020H 32A 400V 5 poli 6h IP44/IP54

Priza industrială mobilă 32A 400V GEWISS GW62020H este un conector industrial femelă drept din gama IEC 309 HP, cu 5 poli în configurație 3P+N+E. Este destinată conexiunilor de 32 A, pentru tensiuni nominale de 380-415 V la 50/60 Hz, și are referință 6h. Produsul se montează pe cablu, nu în perete sau în tablou, și are grad de protecție IP44/IP54, rezistență mecanică IK09 și conexiuni cu șurub.

Ce este priza industrială GEWISS GW62020H?

GEWISS GW62020H este partea femelă mobilă a unei conexiuni industriale IEC 309. Producătorul o definește drept conector drept, iar în utilizarea comercială produsul este o priză industrială mobilă. Se montează la capătul cablului și primește fișa industrială masculină care are configurația electrică și mecanică corespunzătoare.

Această diferențiere este importantă. GW62020H nu este o fișă industrială cu pini și nu este o priză pentru montaj încastrat sau aparent. Dacă este necesară o componentă mobilă femelă pentru cablu, atunci acesta este tipul de produs care trebuie verificat.

Configurație 3P+N+E: cinci poli pentru 380-415 V

Priza industrială 32A GEWISS GW62020H are configurație 3P+N+E: trei faze, neutru și contact de protecție. În total sunt cinci poli. Tensiunea nominală declarată este de 380-415 V, la o frecvență de 50/60 Hz.

Termenul comercial „400V” descrie clar clasa de tensiune pentru care este căutat produsul, însă intervalul tehnic al codului GW62020H este 380-415 V. Numărul de poli trebuie verificat la fel de atent ca tensiunea. O priză industrială de 32 A pentru 400 V poate exista și într-o altă configurație de poli, iar aceasta nu trebuie considerată automat echivalentă.

De ce trebuie verificată poziția 6h?

La priza industrială GEWISS GW62020H, referința 6h indică poziția contactului de protecție în sistemul IEC 309. Poziția orară contribuie la compatibilitatea mecanică și electrică a conexiunii și trebuie să corespundă fișei cu care va fi utilizată priza.

Prin urmare, o selecție corectă nu se oprește la „priză industrială 32A”. Pentru GW62020H trebuie verificate împreună valorile 32 A, 380-415 V, configurația 3P+N+E și referința 6h.

Pentru alte combinații de curent, tensiune și număr de poli pot fi consultate prizele și fișele industriale.

Priză mobilă pe cablu, nu variantă pentru montaj fix

GW62020H are construcție dreaptă și mobilă. Produsul este prevăzut pentru conectarea unui cablu și devine parte a unui cordon sau ansamblu mobil după realizarea conexiunilor. Această construcție îl diferențiază direct de prizele industriale încastrate sau aparente.

Două produse pot avea 32 A, 400 V, 3P+N+E și 6h, dar să nu fie același tip de produs. Dacă unul este conector mobil și celălalt este priză pentru montaj fix, rolul lor mecanic este diferit. De aceea, tipul constructiv trebuie stabilit înainte de compararea altor specificații.

Ce conductoare acceptă bornele GW62020H?

Priza industrială mobilă GEWISS GW62020H folosește conexiuni cu șurub. Pentru conductoarele flexibile, producătorul declară o capacitate a bornelor de 2.5-6 mm². Pentru conductoarele rigide sunt admise secțiuni de 2.5-10 mm².

Diferența dintre cele două limite este relevantă. Valoarea de 10 mm² nu trebuie prezentată ca limită generală a prizei, deoarece aceasta se aplică conductoarelor rigide. Pentru conductoarele flexibile, valoarea maximă declarată este de 6 mm².

Secțiunea conductorului necesară efectiv într-un circuit se stabilește conform proiectului electric. Capacitatea bornelor arată doar intervalele constructive acceptate de produs.

Diametrul cablului este un criteriu separat

GW62020H are o clemă de cablu declarată pentru diametre exterioare de 9.2-19.9 mm. Diametrul total al cablului nu trebuie confundat cu secțiunea în mm² a conductoarelor din interior.

Un cablu poate avea conductoare cu secțiune acceptată de borne, dar diametrul exterior trebuie să se încadreze separat în domeniul sistemului de prindere. Pentru o componentă mobilă montată direct pe cablu, această verificare este relevantă înainte de alegere.

Protecție IP44/IP54 și rezistență IK09

Priza industrială GEWISS GW62020H are grad de protecție IP44/IP54 și rezistență mecanică IK09. Producătorul declară o temperatură de funcționare între -25 °C și +55 °C.

Gama IEC 309 HP include și produse cu alte grade de protecție, inclusiv variante cu niveluri IP superioare. Asta înseamnă că apartenența la aceeași familie sau curentul de 32 A nu garantează automat același nivel de protecție.

Pentru selecții din aceeași zonă poate fi consultată categoria de prize și fișe industriale IP44.

Contacte nichelate și material fără halogeni

Pentru GW62020H, GEWISS declară contacte nichelate. Gama IEC 309 HP folosește tratamentul de nichelare pentru protecția contactelor împotriva coroziunii, oxidării și abraziunii. Materialul este declarat fără halogeni în conformitate cu EN 60754-2.

Produsul are peste 2.000 de operațiuni declarate, o rezistență a izolației mai mare de 10 MΩ, suprasarcină permisibilă de 42 A și capacitate de rupere de 40 A la 1.1 Un. Aceste valori aparțin codului GW62020H și nu trebuie extinse automat la alte prize industriale de 32 A.

Când este potrivită priza GW62020H?

Priza industrială mobilă 32A 400V GEWISS GW62020H este potrivită atunci când este necesar un conector femelă drept montat pe cablu, cu 5 poli în configurație 3P+N+E, pentru 380-415 V, 50/60 Hz și referință 6h.

Dacă este necesară o fișă masculină, o priză pentru montaj fix, alt număr de poli, alt curent nominal sau altă poziție orară, trebuie ales un alt produs. GW62020H nu trebuie selectată doar pentru că o altă componentă este tot de 32 A și 400 V.

Pentru alte produse ale aceluiași producător poate fi consultată gama GEWISS.

Erori frecvente

Confundarea prizei mobile GW62020H cu o fișă industrială

GW62020H este conectorul femelă mobil al conexiunii. Fișa industrială este componenta masculină cu pini. Cele două pot avea aceleași valori de curent, tensiune și poli, dar îndeplinesc roluri opuse în conexiune.

Alegerea exclusiv după 32 A și 400 V

Priza GEWISS GW62020H are configurație 3P+N+E și referință 6h. O altă priză de 32 A și 400 V poate avea alt număr de poli sau altă poziție a contactului de protecție și nu este automat compatibilă.

Confundarea limitei pentru conductoare rigide cu cea pentru conductoare flexibile

GW62020H acceptă conductoare flexibile de 2.5-6 mm² și conductoare rigide de 2.5-10 mm². Valoarea maximă de 10 mm² nu se aplică ambelor tipuri de conductor.

Verificarea conductorului fără verificarea cablului complet

Priza GW62020H are și o limită mecanică pentru clema de cablu: diametrul exterior trebuie să fie între 9.2 și 19.9 mm. Această condiție este separată de secțiunea conductoarelor.

Întrebări frecvente

GW62020H este o priză industrială mobilă sau o fișă?

GEWISS GW62020H este un conector femelă drept, comercializat ca priză industrială mobilă. Se montează pe cablu și primește fișa masculină compatibilă.

Câți poli are priza GEWISS GW62020H?

Priza industrială GEWISS GW62020H are cinci poli în configurație 3P+N+E: trei faze, neutru și contact de protecție.

Priza GW62020H este pentru 400 V?

Priza GEWISS GW62020H are tensiune nominală de 380-415 V la 50/60 Hz. Valoarea comercială de 400 V se află în acest interval.

Ce secțiuni de conductor acceptă GW62020H?

Priza GEWISS GW62020H acceptă conductoare flexibile de 2.5-6 mm² și conductoare rigide de 2.5-10 mm², prin conexiuni cu șurub.

Ce diametru de cablu admite priza GW62020H?

Clema de cablu a prizei GEWISS GW62020H este declarată pentru diametre exterioare cuprinse între 9.2 și 19.9 mm.
