Priza industriala ingropata SCAME OPTIMA 32A 3P+N+E 346-415V 6h IP44/IP54 413.3267

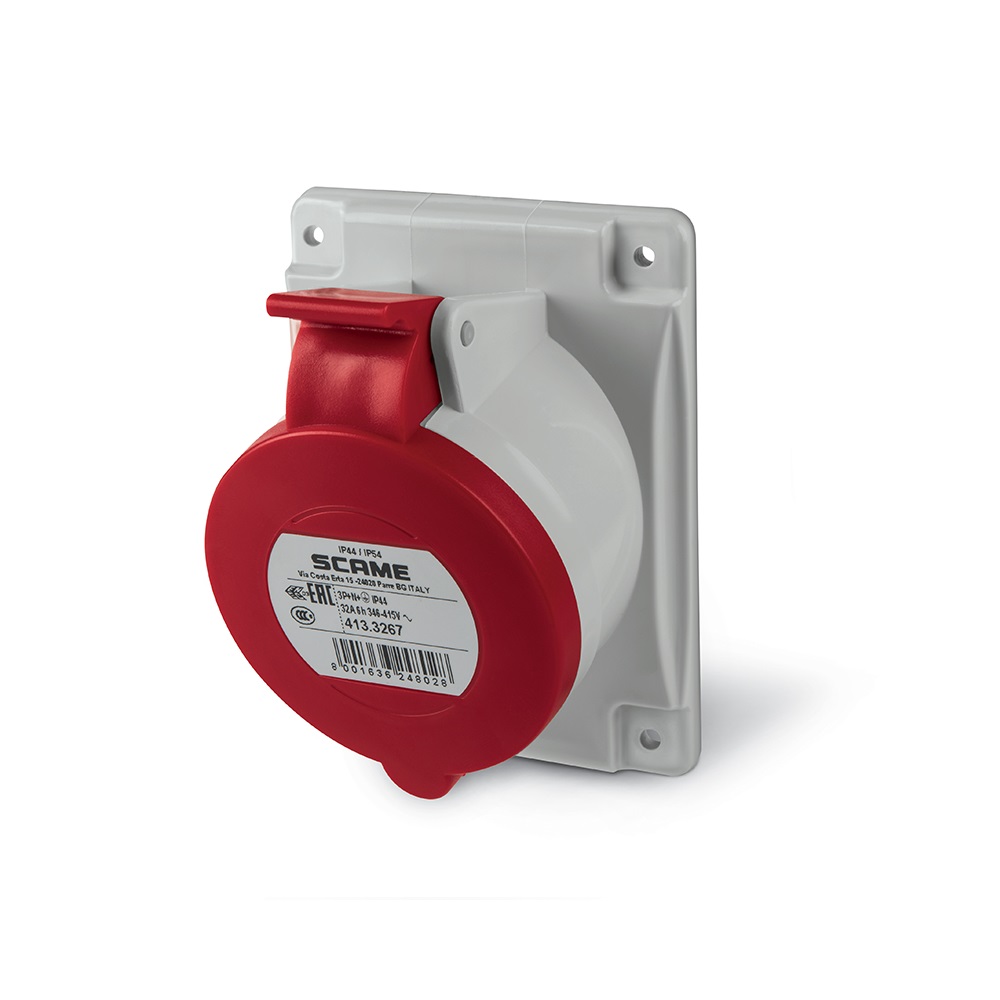

Priza industrială îngropată SCAME OPTIMA 413.3267 este o priză de 32A, 3P+N+E, pentru 346–415V la 50/60Hz, cu poziție orară 6h. Reperul este destinat montajului încastrat, are borne cu șurub, ieșire înclinată și flanșă de 84×106mm. Corpul este realizat din termoplastic roșu, contactele sunt din alamă CuZn, iar producătorul declară protecție IP44/IP54 și rezistență mecanică IK08.

Pentru alegerea corectă trebuie verificate împreună configurația 3P+N+E, curentul nominal de 32A, tensiunea 346–415V și poziția orară 6h. În gama SCAME OPTIMA există prize cu aspect apropiat, dar cu alte valori de curent, alte configurații și alte dimensiuni de montaj. Codul 413.3267 identifică exact varianta analizată aici.

Caracteristicile prizei industriale SCAME 413.3267

SCAME definește reperul 413.3267 drept FLUSH-MOUNTING SOCKET din seria OPTIMA, adică priză industrială pentru montaj încastrat. Configurația electrică declarată este 3P+N+E, cu un curent nominal de 32A și o tensiune nominală de 346–415V.

Fișa tehnică actuală precizează funcționarea la 50Hz și 60Hz, poziția orară 6h și conectarea prin borne cu șurub. Ieșirea prizei este înclinată, iar flanșa de montaj are dimensiunea de 84×106mm.

Priză industrială îngropată 32A 3P+N+E

Priza industrială SCAME OPTIMA 413.3267 are 32A și configurație 3P+N+E. Aceasta este nomenclatura utilizată de producător și trebuie păstrată ca atare atunci când produsul este identificat sau comparat.

Gama OPTIMA cuprinde mai multe prize industriale îngropate, inclusiv variante de 16A. Numărul de poli și curentul nominal trebuie verificate împreună cu tensiunea și codul produsului. O priză de 32A cu altă configurație nu este automat o alternativă pentru 413.3267.

Pentru acest reper, profilul electric complet este 32A, 3P+N+E, 346–415V, 50/60Hz și poziție orară 6h.

Tensiunea corectă este 346–415V

Fișa oficială SCAME pentru codul 413.3267 declară o tensiune nominală de 346–415V. Această valoare corectează intervalul de 280–415V prezent în denumirea actuală ETBM.

În cazul unei diferențe între PDP și documentația producătorului pentru produsul exact, valoarea oficială SCAME are prioritate. Din acest motiv, denumirea optimizată și descrierile folosesc 346–415V.

Frecvența declarată este de 50/60Hz. Tensiunea și frecvența trebuie păstrate ca specificații ale configurației electrice, fără a le înlocui prin valori aproximative preluate de la alte repere.

Ce înseamnă poziția orară 6h?

Pentru priza industrială SCAME 413.3267, 6h reprezintă poziția orară din codarea conectorului. Nu înseamnă șase ore de funcționare.

Poziția orară trebuie verificată împreună cu tensiunea și configurația 3P+N+E atunci când este selectată perechea de conectare. De aceea, în conținut este mai clară formularea „poziție orară 6h” decât afișarea izolată a valorii 6h.

Montaj încastrat și flanșă 84×106mm

SCAME 413.3267 este o priză industrială pentru montaj încastrat. Acesta este unul dintre elementele care o diferențiază de prizele aplicate sau mobile din aceeași familie.

Flanșa are dimensiunea de 84×106mm. Această informație este utilă pentru identificarea configurației constructive și pentru compararea cu alte variante OPTIMA cu dimensiuni diferite de flanșă.

Ieșirea este declarată de SCAME ca ANGLED, adică înclinată. Astfel, montajul încastrat descrie modul de integrare al prizei, iar ieșirea înclinată descrie geometria conexiunii.

Protecție IP44/IP54 și rezistență mecanică IK08

Documentația actuală SCAME pentru 413.3267 declară IP44/IP54. PDP-ul ETBM afișează doar IP44, astfel că specificația optimizată trebuie completată cu clasificarea integrală furnizată de producător.

Separat, rezistența mecanică este clasificată IK08. IP44/IP54 și IK08 nu descriu aceeași caracteristică și trebuie păstrate în câmpuri distincte.

Gradele declarate sunt informații mai utile pentru client decât afirmațiile generale despre utilizarea în „condiții dificile”. Descrierea păstrează clasificările exacte și evită extinderea lor în promisiuni care nu apar în fișa reperului.

Corp termoplastic și contacte din alamă

Corpul prizei industriale SCAME 413.3267 este realizat din termoplastic și are culoarea roșie. Contactele sunt realizate din CuZn, adică alamă.

Materialele trebuie asociate componentelor pe care producătorul le descrie. Termoplasticul este materialul corpului, iar CuZn este materialul contactelor; nu trebuie redus întregul produs la un singur material generic.

Borne cu șurub

Priza industrială îngropată SCAME 413.3267 utilizează borne cu șurub. Tipul de conectare este declarat explicit în fișa tehnică și completează configurația constructivă a reperului.

Nu deducem din această informație cupluri de strângere, secțiuni de conductor sau proceduri de montaj care nu sunt precizate pentru reper în datele utilizate. Pentru această pagină păstrăm caracteristica verificată: conectare prin borne cu șurub.

413.3267 față de varianta de 16A

În aceeași familie există și priza industrială îngropată SCAME 413.1667 de 16A. Reperul analizat aici este însă varianta 413.3267 de 32A.

Ambele pot avea configurația 3P+N+E și poziție orară 6h, dar curentul nominal și codul producătorului sunt diferite. Pentru alegere trebuie verificat reperul complet, nu doar aspectul sau numărul de poli.

Produsul acestui PDP rămâne asociat combinației 32A + 3P+N+E + 346–415V + 6h + 413.3267.

Cum identifici corect SCAME 413.3267?

Priza industrială SCAME 413.3267 poate fi identificată prin combinația montaj încastrat + 32A + 3P+N+E + 346–415V + 6h + flanșă 84×106mm + IP44/IP54. Codul producătorului confirmă varianta exactă.

Pentru alte configurații și tipuri de montaj poate fi consultată categoria prize și fișe industriale IP44, iar gama producătorului poate fi explorată în pagina SCAME.

Erori frecvente la alegerea prizei SCAME 413.3267

Folosirea tensiunii 280–415V pentru SCAME 413.3267

Priza SCAME 413.3267 are o tensiune nominală oficială de 346–415V. Valoarea de 280–415V din actualul titlu ETBM trebuie corectată.

Interpretarea valorii 6h drept durată

La priza SCAME 413.3267, 6h este poziția orară din configurația conectorului, nu o durată de funcționare.

Confundarea variantei îngropate cu una aplicată

SCAME 413.3267 este o priză pentru montaj încastrat. Prizele aplicate din gama OPTIMA au alte coduri și altă construcție.

Folosirea doar a gradului IP44

Fișa tehnică SCAME actuală pentru 413.3267 declară IP44/IP54. Rezistența mecanică este specificată separat ca IK08.

Întrebări frecvente despre SCAME 413.3267

Ce configurație are priza industrială SCAME 413.3267?

Priza industrială SCAME 413.3267 are 32A, 3P+N+E, tensiune nominală 346–415V, 50/60Hz și poziție orară 6h.

SCAME 413.3267 este o priză aplicată sau îngropată?

SCAME 413.3267 este o priză industrială pentru montaj încastrat, cu flanșă de 84×106mm.

Ce grad de protecție are SCAME 413.3267?

Priza SCAME 413.3267 are grad de protecție IP44/IP54 și rezistență mecanică IK08.

Ce înseamnă 6h la SCAME 413.3267?

La SCAME 413.3267, 6h reprezintă poziția orară utilizată în codarea conectorului industrial.

Ce tip de borne are priza SCAME 413.3267?

Priza industrială SCAME 413.3267 utilizează borne cu șurub, conform fișei tehnice a producătorului.
