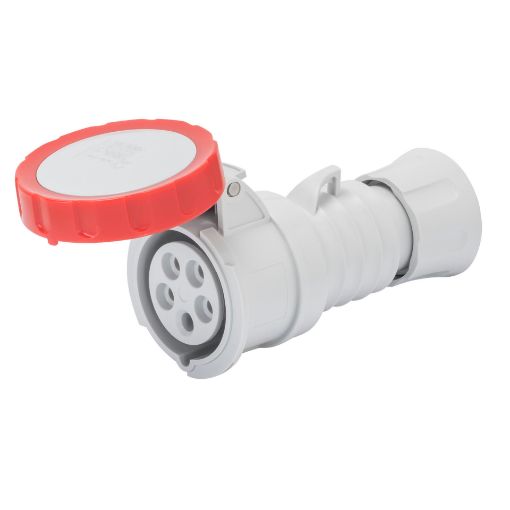

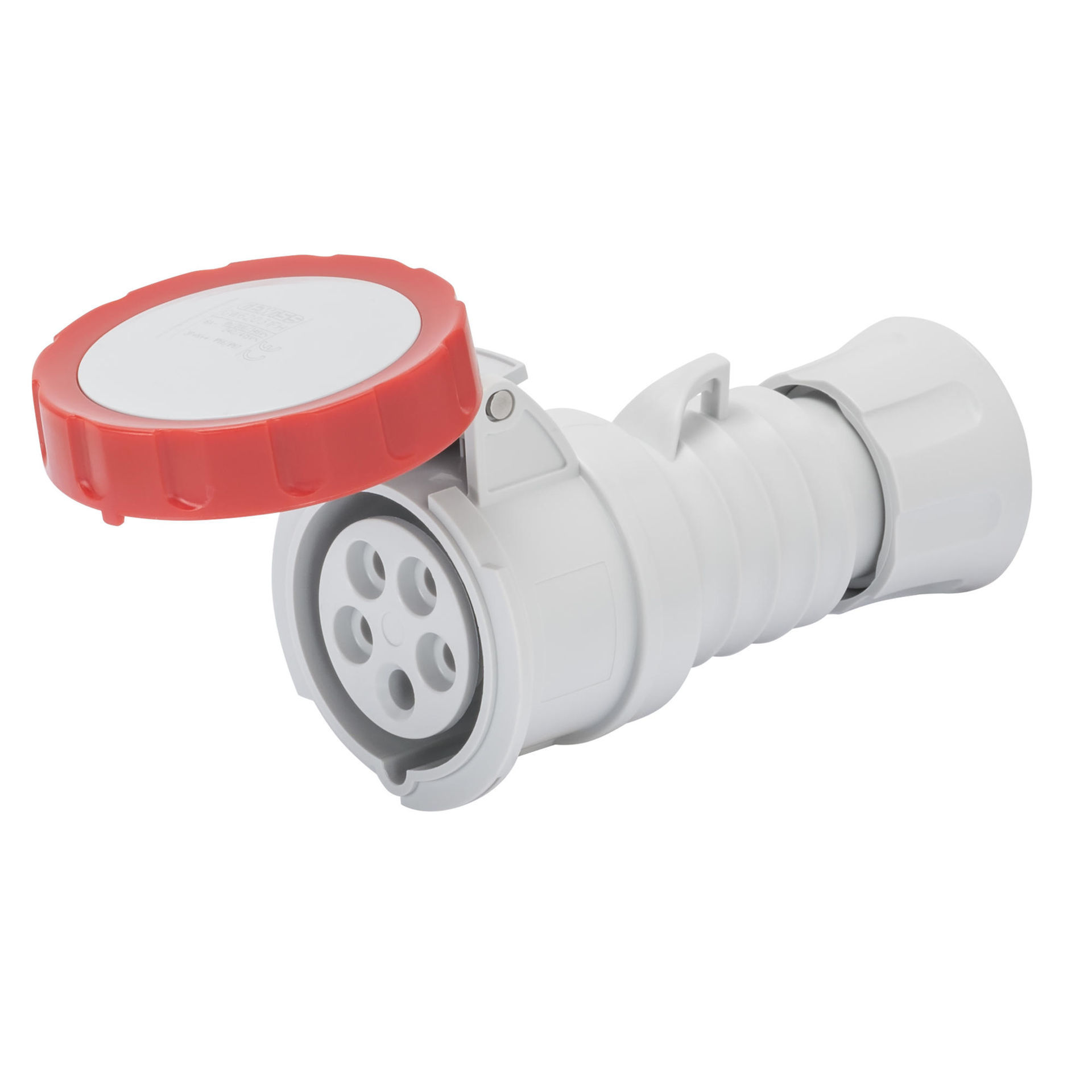

Priza industriala mobila GEWISS IEC 309 HP GW62031H 3P+N+E 16A 400V 6h IP67

Priza industrială mobilă GEWISS IEC 309 HP GW62031H este o priză dreaptă 3P+N+E de 16A, pentru alimentare la 380-415V și frecvență 50/60Hz, cu poziția contactului de protecție la 6h. Este destinată conexiunilor industriale unde compatibilitatea dintre priză, fișă, numărul de poli și tensiune trebuie verificată exact. Varianta GW62031H are protecție IP66/IP67/IP68/IP69, rezistență mecanică IK09 și folosește borne cu șurub.

Pentru ce tip de conexiune este potrivită GW62031H

Priza industrială mobilă GEWISS GW62031H este potrivită pentru configurații 3P+N+E de 16A și 380-415V. Cele cinci contact-trei faze, neutru și contact de protecție-trebuie să corespundă fișei și instalației cu care priza va fi utilizată.

Acesta este criteriul principal de alegere. O priză industrială de 16A nu este automat compatibilă doar pentru că are același curent nominal. Numărul de poli, tensiunea și poziția orară trebuie să coincidă cu echipamentul conectat.

Referința 6h ajută la evitarea unei conexiuni incompatibile

GW62031H are poziția contactului de protecție la 6h. În sistemele industriale IEC 60309, această referință face parte din codificarea mecanică a conexiunii și trebuie verificată împreună cu tensiunea și numărul de poli.

Pentru cumpărător, reperul 6h este important deoarece două prize industriale pot avea aceeași formă generală, același amperaj și aceeași culoare, dar să fie destinate unor configurații electrice diferite. Verificarea codului GW62031H reduce riscul de a alege o variantă apropiată vizual, dar incompatibilă.

Priză mobilă dreaptă din gama IEC 309 HP

GW62031H este o priză mobilă dreaptă, nu o priză fixă pentru montaj pe perete sau panou. Această construcție o face potrivită pentru realizarea unei conexiuni la capătul unui cablu compatibil, acolo unde este necesară o priză industrială mobilă.

Face parte din gama GEWISS IEC 309 HP, bazată pe standardele IEC 60309-1 și IEC 60309-2. Pentru alegerea corectă trebuie păstrată diferența dintre prizele mobile, fișele mobile și prizele fixe, chiar dacă produsele aparțin aceleiași familii și folosesc aceeași codificare industrială.

Protecție ridicată pentru conexiunea industrială

Documentația actuală GEWISS pentru GW62031H indică gradele de protecție IP66/IP67/IP68/IP69. Aceste valori descriu varianta exactă din gama IEC 309 HP și sunt mai ample decât vechea identificare comercială limitată la IP67.

Pentru alegerea produsului este important ca gradul de protecție cerut de proiect să fie verificat la nivelul întregii conexiuni și al condițiilor de utilizare. Nu este suficient ca o singură componentă să aibă clasificarea necesară dacă restul ansamblului nu este compatibil cu aceeași cerință.

Rezistență mecanică IK09

Priza industrială GEWISS GW62031H are rezistență mecanică IK09. Caracteristica este relevantă pentru o componentă mobilă, care poate fi manipulată și utilizată în contexte unde solicitările mecanice sunt mai importante decât în cazul aparatajului protejat permanent într-un tablou.

IK09 nu trebuie confundat cu gradul IP. Cele două clasificări descriu aspecte diferite: rezistența la impact și protecția la pătrunderea factorilor externi. Pentru GW62031H, ambele sunt specificate separat și contribuie la identificarea exactă a variantei.

Conectare cu borne cu șurub

GW62031H folosește cablare cu șurub și acceptă conductori flexibili cu secțiuni de 1-2.5 mm², respectiv conductori rigizi de 1.5-4 mm². Aceste limite trebuie verificate atunci când cablul este deja ales pentru instalație.

Și diametrul exterior al cablului contează. Sistemul de strângere al cablului este prevăzut pentru diametre între 9.2 și 19.9 mm. Compatibilitatea trebuie astfel verificată atât pentru secțiunea conductorilor, cât și pentru diametrul exterior al cablului.

Contacte tratate pentru utilizarea în gama IEC 309 HP

În gama IEC 309 HP, manșoanele și pinii sunt tratați superficial prin nichelare pentru protecție împotriva coroziunii, oxidării și abraziunii. Elementele metalice exterioare sunt realizate din oțel inoxidabil.

Pentru utilizator, aceste caracteristici completează construcția unei prize destinate conexiunilor industriale mobile. Ele nu înlocuiesc însă verificarea compatibilității electrice: înainte de cumpărare rămân decisive configurația 3P+N+E, 16A, 380-415V și referința 6h.

Când alegi priza industrială mobilă GW62031H

Priza industrială mobilă GEWISS GW62031H este varianta potrivită atunci când conexiunea necesită 3P+N+E, curent nominal de 16A, tensiune 380-415V și poziție 6h, într-un format mobil drept. Dacă unul dintre aceste criterii diferă, trebuie selectată o altă variantă.

În categoria de prize și fișe industriale există configurații cu alte tensiuni, amperaje, grade de protecție și numere de poli. Pentru aplicațiile care cer produse din aceeași zonă de protecție poate fi consultată și selecția de prize și fișe industriale IP67.

Ce verifici înainte de cumpărare

Pentru GW62031H, verifică în primul rând cinci criterii: 3P+N+E, 16A, 380-415V, 6h și faptul că ai nevoie de o priză mobilă dreaptă. După confirmarea acestora, verifică secțiunea conductorilor și diametrul cablului.

Codul GW62031H rămâne reperul cel mai sigur atunci când compari variante apropiate din gama GEWISS IEC 309 HP. Produsele pot avea aspect asemănător, dar diferențe de curent, tensiune, număr de poli sau poziție orară care le fac incompatibile între ele.

Erori frecvente

Alegerea GW62031H doar pentru că este o priză de 16A

Priza industrială GEWISS GW62031H este de 16A, dar trebuie să corespundă și configurația 3P+N+E, tensiunea 380-415V și referința 6h. Amperajul singur nu confirmă compatibilitatea.

Confundarea prizei mobile cu o fișă industrială

GW62031H este o priză industrială mobilă. Fișa compatibilă este o componentă distinctă, iar cele două produse nu trebuie confundate doar pentru că fac parte din aceeași familie IEC 309 HP.

Ignorarea poziției 6h

Referința 6h face parte din identificarea conexiunii GW62031H. O variantă cu altă poziție orară nu trebuie considerată echivalentă doar pentru că are 16A și același număr de poli.

Alegerea fără verificarea cablului

GW62031H acceptă conductori flexibili de 1-2.5 mm² și rigizi de 1.5-4 mm², iar sistemul de strângere este destinat cablurilor cu diametrul de 9.2-19.9 mm. Aceste valori trebuie corelate cu cablul folosit.

Întrebări frecvente

Ce configurație are priza GEWISS GW62031H?

Priza industrială mobilă GEWISS GW62031H are configurație 3P+N+E, curent nominal 16A și tensiune nominală 380-415V la 50/60Hz.

Ce înseamnă 6h la GW62031H?

La priza GEWISS GW62031H, 6h indică poziția de referință a contactului de protecție și face parte din codificarea conexiunii industriale.

GW62031H este priză fixă sau mobilă?

GW62031H este o priză industrială mobilă dreaptă, destinată integrării la capătul unui cablu compatibil, nu montajului fix pe perete.

Ce grad de protecție are GW62031H?

Documentația actuală GEWISS indică pentru GW62031H protecție IP66/IP67/IP68/IP69 și rezistență mecanică IK09.

Ce conductori acceptă GW62031H?

Priza GEWISS GW62031H acceptă conductori flexibili de 1-2.5 mm² și conductori rigizi de 1.5-4 mm², cu cablu având diametrul exterior între 9.2 și 19.9 mm.
