Priza industriala mobila 63A GEWISS IEC 309 HP GW63053H 3P+N+E 400V 6h

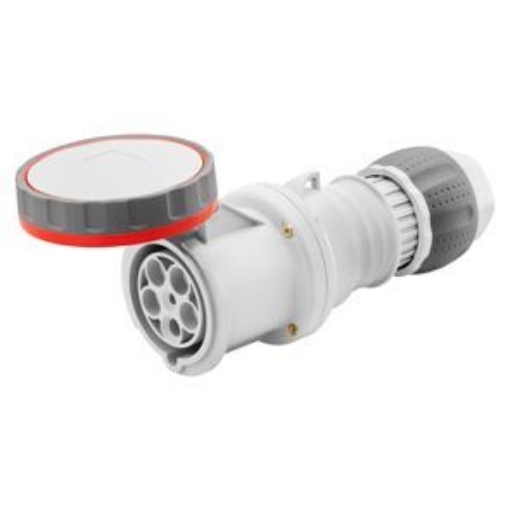

Priza industrială mobilă 63A GEWISS IEC 309 HP GW63053H este o priză dreaptă 3P+N+E pentru conexiuni la 346-415V, 50/60Hz, cu poziția contactului de protecție la 6h. Este destinată configurațiilor industriale în care priza și fișa trebuie să corespundă exact ca amperaj, număr de poli, tensiune și poziție orară. Varianta GW63053H are protecție IP66/IP67/IP68/IP69, rezistență mecanică IK09 și culoare roșie.

Când este potrivită priza industrială GW63053H

GW63053H este potrivită atunci când conexiunea necesită o priză mobilă de 63A, cu cinci contacte în configurația 3P+N+E și tensiune de 346-415V. Fișa industrială utilizată trebuie să aibă o configurație compatibilă, inclusiv aceeași referință 6h.

Pentru această categorie de produse, amperajul nu este suficient pentru a confirma compatibilitatea. Două prize de 63A pot avea alt număr de poli, altă tensiune sau altă poziție a contactului de protecție. De aceea, GW63053H trebuie verificată prin combinația completă 63A, 3P+N+E, 346-415V și 6h.

Priză mobilă dreaptă pentru montaj pe cablu

GW63053H este o priză industrială mobilă dreaptă, concepută pentru integrarea la capătul unui cablu compatibil. Se diferențiază astfel de prizele fixe montate pe perete, panou sau alte suprafețe, chiar dacă acestea pot avea aceleași caracteristici electrice.

Formatul mobil este relevant atunci când punctul de conectare trebuie să facă parte din cablu și să poată fi poziționat în funcție de utilizare. Pentru realizarea unei conexiuni complete este necesară o fișă industrială compatibilă, aleasă după aceleași criterii de 63A, 3P+N+E, tensiune și 6h.

De ce contează configurația 3P+N+E

Priza industrială GEWISS GW63053H are configurație 3P+N+E, adică trei faze, neutru și contact de protecție. Numărul de poli trebuie să corespundă exact echipamentului și fișei cu care priza va fi utilizată.

O variantă 3P+E nu este echivalentă cu GW63053H, chiar dacă are același amperaj și aceeași tensiune. Prezența neutrului face parte din configurația produsului și este unul dintre criteriile care separă variantele din gama IEC 309 HP.

63A și 346-415V trebuie verificate împreună

GW63053H are curent nominal de 63A și tensiune nominală de 346-415V. În utilizarea comercială, produsul este asociat configurațiilor de 400V, însă domeniul tehnic declarat rămâne 346-415V.

Dacă este înlocuită o priză existentă, este utilă verificarea inscripțiilor de pe produs și a fișei corespondente. O altă priză de 63A poate fi destinată unei alte tensiuni sau unei alte configurații de poli și nu trebuie selectată doar după aspect.

Referința 6h ajută la identificarea corectă

La GW63053H, referința 6h indică poziția contactului de protecție. Aceasta face parte din codificarea conexiunilor industriale IEC 309 și trebuie să corespundă componentei cu care priza este cuplată.

Culoarea roșie este un reper vizual util, dar nu înlocuiește verificarea configurației complete. Pentru alegerea exactă trebuie confirmate simultan 63A, 3P+N+E, 346-415V și poziția 6h.

Protecție ridicată pentru o conexiune mobilă

Documentația actuală GEWISS indică pentru GW63053H gradele de protecție IP66/IP67/IP68/IP69. Aceste clasificări sunt relevante atunci când punctul de conectare este utilizat în condiții unde protecția față de factorii externi reprezintă un criteriu important de alegere.

Priza are și rezistență mecanică IK09. Gradul IP și valoarea IK descriu caracteristici diferite: primul se referă la protecția față de pătrunderea factorilor externi, iar al doilea la rezistența mecanică la impact.

Pentru o conexiune completă, protecția trebuie evaluată împreună cu fișa și restul componentelor compatibile. Caracteristicile unei singure piese nu trebuie extinse automat asupra întregului ansamblu.

Cabluri și conductori compatibili

GW63053H acceptă conductori flexibili cu secțiuni de 6-16 mm² și conductori rigizi de 6-25 mm². Aceste intervale trebuie verificate atunci când cablul este deja stabilit pentru instalație.

Contează și diametrul exterior al cablului. Sistemul de prindere este prevăzut pentru diametre între 19.9 și 37 mm. Alegerea corectă presupune, prin urmare, verificarea atât a secțiunii conductorilor, cât și a gabaritului exterior al cablului.

Conexiune cu borne tip manșon

Priza industrială GEWISS GW63053H folosește borne tip manșon. Pentru utilizator, acest detaliu devine relevant atunci când trebuie confirmată compatibilitatea dintre cablu și sistemul de conectare al prizei.

GW63053H nu trebuie confundată cu produse din aceeași familie care folosesc alte soluții constructive sau alte dimensiuni ale bornelor. La variantele de 63A, secțiunea conductorilor este semnificativ mai mare decât la prizele de 16A sau 32A, ceea ce face necesară verificarea produsului exact.

Construcție pentru gama IEC 309 HP

GW63053H face parte din gama GEWISS IEC 309 HP, realizată conform standardelor IEC 60309-1 și IEC 60309-2. Pinii și manșoanele din această familie au tratament superficial cu nichel pentru protecție împotriva coroziunii, oxidării și abraziunii, iar elementele metalice exterioare sunt realizate din oțel inoxidabil.

Pentru versiunile de 63-125A, inserțiile metalice filetate utilizate la cuplajul corp-prindere sunt realizate din alamă. Aceste elemente completează construcția unei prize mobile proiectate pentru curenți mai mari, fără a modifica criteriile principale de compatibilitate electrică.

Ce verifici înainte de cumpărare

Pentru GW63053H, selecția începe cu cinci repere: ai nevoie de o priză industrială mobilă, curentul este 63A, configurația este 3P+N+E, tensiunea este 346-415V și poziția contactului de protecție este 6h.

După confirmarea acestor criterii, verifică secțiunea conductorilor și diametrul cablului. Această abordare este mai sigură decât alegerea după expresia generică „priză trifazică 63A”, care nu precizează dacă produsul are neutru, ce poziție orară folosește sau ce domeniu de tensiune acceptă.

Erori frecvente

Alegerea GW63053H doar după amperajul de 63A

GW63053H are 63A, dar trebuie să corespundă și configurația 3P+N+E, tensiunea 346-415V și referința 6h. Amperajul singur nu confirmă compatibilitatea.

Confundarea 3P+N+E cu 3P+E

Priza GEWISS GW63053H include neutru și are cinci contacte. O variantă 3P+E are altă configurație și nu trebuie considerată echivalentă.

Confundarea prizei mobile cu fișa industrială

GW63053H este priza mobilă în care se conectează fișa industrială compatibilă. Cele două componente sunt complementare, dar au roluri diferite și coduri distincte.

Ignorarea dimensiunilor cablului

GW63053H acceptă conductori flexibili de 6-16 mm² și rigizi de 6-25 mm², iar clema de cablu este proiectată pentru diametre exterioare de 19.9-37 mm.

Întrebări frecvente

Ce configurație are priza GEWISS GW63053H?

Priza industrială mobilă GEWISS GW63053H are configurație 3P+N+E, curent nominal de 63A și tensiune de 346-415V la 50/60Hz.

GW63053H este o priză industrială de 400V?

Da. GW63053H este destinată domeniului 346-415V, corespunzător configurațiilor industriale de 400V.

Ce înseamnă 6h la GW63053H?

La priza GEWISS GW63053H, 6h indică poziția contactului de protecție și trebuie să corespundă fișei industriale utilizate.

Ce protecție are GW63053H?

Priza industrială GEWISS GW63053H are protecție IP66/IP67/IP68/IP69 și rezistență mecanică IK09.

Ce cablu poate fi utilizat cu GW63053H?

GW63053H acceptă conductori flexibili de 6-16 mm² și conductori rigizi de 6-25 mm², cu diametrul exterior al cablului între 19.9 și 37 mm.
