Priza industriala mobila GEWISS IEC 309 HP GW62061H 3P+N+E 125A 400V 6H IP69

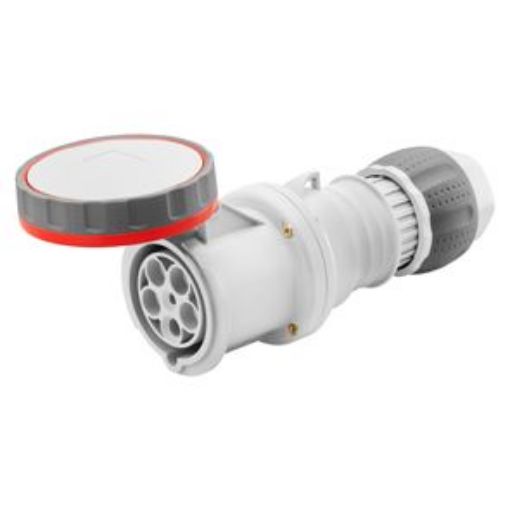

Priza industrială mobilă GEWISS IEC 309 HP GW62061H este o priză dreaptă 3P+N+E de 125A, cu tensiune nominală 346–415V la 50/60Hz și referință 6h. Varianta este roșie, are protecție IP66/IP67/IP68/IP69 și rezistență mecanică IK09. Pentru conectarea cablurilor folosește terminale cu manta, cu domenii de 16–50 mm² pentru conductoare flexibile și 25–70 mm² pentru conductoare rigide.

Priză industrială mobilă 3P+N+E de 125A

Priza industrială mobilă GEWISS GW62061H are configurație 3P+N+E și curent nominal de 125A. Tensiunea nominală este 346–415V, frecvența 50/60Hz, iar poziția contactului de protecție este 6h.

Valoarea de 400V utilizată comercial se află în domeniul nominal declarat pentru această variantă. La alegere trebuie însă urmărită configurația completă: 125A, 3P+N+E, 346–415V și 6h. O altă priză industrială de 125A nu este automat compatibilă dacă unul dintre aceste elemente diferă.

GW62061H este o variantă mobilă și dreaptă din gama IEC 309 HP. Această construcție trebuie diferențiată de prizele fixe sau de variantele cu altă geometrie, chiar dacă valorile de curent și tensiune sunt asemănătoare.

Protecție IP66, IP67, IP68 și IP69

Priza industrială mobilă GEWISS IEC 309 HP GW62061H are gradele de protecție IP66/IP67/IP68/IP69. Specificația oficială actuală este astfel mai extinsă decât formularea comercială simplificată IP67.

Pentru IP68, GEWISS declară condiția de 2 bar timp de 6 ore conform EN 60529, după îmbătrânire conform EN 60309. Pentru IP69 este declarată conformitatea cu EN 60529 după aceeași etapă de îmbătrânire.

Rezistența mecanică este IK09. Gradul IP și nivelul IK descriu caracteristici diferite și trebuie evaluate separat: IP se referă la protecția la pătrundere, iar IK la rezistența mecanică la impact.

Terminale cu manta pentru cabluri de secțiune mare

Priza industrială mobilă GEWISS GW62061H utilizează terminale cu manta. Pentru cabluri flexibile, capacitatea de strângere declarată este de 16–50 mm². Pentru cabluri rigide, intervalul este de 25–70 mm².

Diferența dintre cele două domenii este importantă la alegerea cablului. Secțiunea acceptată depinde de tipul conductorului, astfel încât o valoare valabilă pentru un conductor rigid nu trebuie transferată automat unui conductor flexibil.

Clema de cablu acceptă diametre exterioare de 29.9–49 mm. Diametrul exterior trebuie verificat separat de secțiunea conductorului, deoarece cele două valori descriu condiții diferite ale conexiunii.

Construcție IEC 309 HP și contacte nichelate

Priza industrială mobilă GEWISS IEC 309 HP GW62061H face parte din familia de fișe și prize conforme cu standardele IEC 60309-1 și IEC 60309-2. Pentru versiunile de 63–125A, gama utilizează conectare indirectă prin terminale cu manta.

Contactele sunt nichelate. Tratamentul suprafeței este utilizat pentru protecția contactelor împotriva coroziunii, oxidării și abraziunii. Elementele metalice exterioare ale produselor IEC 309 HP sunt realizate din oțel inoxidabil, iar inserțiile metalice filetate utilizate la versiunile de 63–125A sunt din alamă.

Materialul este declarat fără halogeni conform EN 60754-2. Pentru componentele active este indicat un test cu fir incandescent la 850°C, iar pentru cele pasive la 650°C. Termo-presiunea cu bilă este declarată la 125°C pentru părțile active și 80°C pentru cele pasive.

Temperatură de funcționare și parametri suplimentari

Priza industrială mobilă GEWISS GW62061H are un interval de temperatură de funcționare declarat de la -25°C la +55°C. Acest domeniu trebuie verificat în raport cu condițiile în care va funcționa conexiunea.

Rezistența izolației este mai mare de 10 MΩ, iar capacitatea de rupere la 1.1 Un este declarată la 156A. Numărul total de operațiuni indicat este mai mare de 500.

Aceste valori sunt caracteristici tehnice ale variantei GW62061H și permit compararea sa cu alte prize industriale mobile fără a transfera automat specificații de la modele apropiate din aceeași gamă.

Cum alegi corect GW62061H

Priza industrială mobilă GEWISS IEC 309 HP GW62061H trebuie aleasă atunci când conexiunea necesită 3P+N+E, 125A, domeniul 346–415V la 50/60Hz și poziția 6h. Forma mobilă și dreaptă, împreună cu protecția IP66/IP67/IP68/IP69, fac parte din configurația exactă a acestui model.

Înainte de alegere trebuie verificate și caracteristicile cablului. Conductoarele flexibile trebuie să se încadreze în domeniul 16–50 mm², cele rigide în 25–70 mm², iar diametrul exterior al cablului în intervalul 29.9–49 mm.

Pentru alte variante poți consulta categoria de prize și fișe industriale IP67 sau selecția mai largă de prize și fișe industriale. Alte echipamente ale producătorului sunt disponibile în gama GEWISS.

Erori frecvente

Considerarea valorii de 400V drept specificația completă

Priza industrială mobilă GEWISS GW62061H are tensiune nominală 346–415V la 50/60Hz. Valoarea de 400V este o formulare comercială utilă, dar nu înlocuiește domeniul nominal complet.

Tratarea IP67 ca singur grad de protecție

Priza industrială mobilă GEWISS GW62061H este declarată IP66/IP67/IP68/IP69. Alegerea sau compararea doar pe baza IP67 nu surprinde întreaga specificație actuală a produsului.

Confundarea unei prize mobile cu o priză fixă

Priza industrială GEWISS GW62061H este o variantă mobilă și dreaptă. O priză fixă de 125A cu aceeași configurație electrică reprezintă un alt tip constructiv și nu trebuie tratată ca aceeași variantă.

Alegerea cablului numai după secțiune

Priza industrială mobilă GEWISS GW62061H are domenii diferite pentru conductoare flexibile și rigide. În plus, clema de cablu acceptă diametre de 29.9–49 mm, astfel încât secțiunea și diametrul exterior trebuie verificate separat.

Întrebări frecvente

Ce configurație are priza industrială mobilă GEWISS GW62061H?

Priza industrială mobilă GEWISS GW62061H are configurație 3P+N+E, curent nominal de 125A, tensiune 346–415V la 50/60Hz și referință 6h.

Priza industrială mobilă GEWISS GW62061H este de 400V?

Priza industrială mobilă GEWISS GW62061H are domeniul nominal 346–415V, astfel că 400V se află în intervalul de utilizare nominal declarat pentru această variantă.

Ce grade de protecție are GW62061H?

Priza industrială mobilă GEWISS GW62061H are protecție IP66/IP67/IP68/IP69 și rezistență mecanică IK09.

Ce cabluri acceptă priza industrială mobilă GW62061H?

Priza industrială mobilă GEWISS GW62061H acceptă conductoare flexibile de 16–50 mm² și conductoare rigide de 25–70 mm². Clema de cablu acceptă diametre exterioare de 29.9–49 mm.

GW62061H este o priză fixă sau mobilă?

Priza industrială GEWISS GW62061H este o variantă mobilă, dreaptă, din gama IEC 309 HP. Acest tip constructiv trebuie diferențiat de prizele fixe din aceeași familie.
