Fisa industriala fixa montaj aplicat SCAME OPTIMA-TOP 63A 3P+N+E 6h 245.6397T

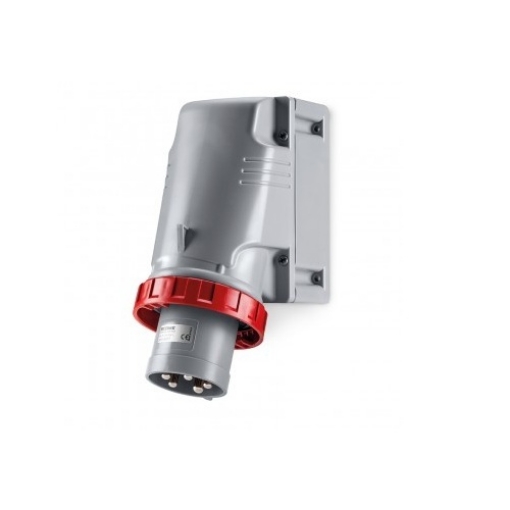

Fișa industrială fixă montaj aplicat SCAME OPTIMA-TOP 245.6397T este un conector cu pini, de 63A, pentru 346-415V și 50Hz sau 60Hz. Se fixează pe echipament și se cuplează cu o priză industrială mobilă compatibilă. Configurația 3P+N+E, poziția 6h și ieșirea înclinată identifică această variantă roșie din gama OPTIMA-TOP.

Conexiune fixă pentru echipamente cu alimentare 3P+N+E

Fișa industrială fixă montaj aplicat 245.6397T oferă pe echipament un punct de conectare cu trei poli, neutru și contact de protecție. Priza mobilă care se cuplează cu ea trebuie să corespundă configurației 3P+N+E, curentului nominal de 63A, tensiunii de 346-415V și poziției 6h. Potrivirea acestor caracteristici permite identificarea corectă a celor două părți ale conexiunii.

Montajul aplicat înseamnă că fișa este o componentă fixă a echipamentului. Are pini pentru cuplarea cu priza mobilă; nu este o priză fixă în care se introduce o fișă mobilă. Când se pregătește alimentarea unui utilaj, această diferență stabilește ce componentă trebuie montată pe echipament și ce componentă trebuie să se afle la capătul cablului.

Culoarea roșie ajută la recunoașterea conectorului, însă identificarea nu se face numai după culoare. În aceeași familie de conectoare industriale există configurații și curenți diferiți. Pentru această fișă, codul 245.6397T și valorile 63A, 3P+N+E, 346-415V și 6h descriu împreună cuplajul necesar.

Ieșire înclinată și intrare de cablu M40x1.5

Corpul fișei are ieșire înclinată. Această formă stabilește orientarea punctului de cuplare față de suprafața pe care este montată piesa. Înainte de alegerea locului pe echipament, spațiul disponibil pentru priza mobilă și pentru cablul acesteia trebuie să permită folosirea unui conector cu această orientare.

Intrarea de cablu este filetată M40x1.5. Fișa include presetupă, precum și capacul filetat sau manșonul pentru cablu al acestei execuții. Bornele tip manta sunt destinate conectării conductoarelor în corpul fișei. Astfel, dimensiunea intrării, orientarea ieșirii și tipul bornelor pot fi luate în calcul împreună când se pregătește punctul fix de alimentare al echipamentului.

Corpul este termoplastic, iar contactele sunt din alamă nichelată. Materialul contactelor și tratamentul lor de suprafață sunt caracteristici ale variantei 245.6397T. Ele nu schimbă cerința de compatibilitate electrică: priza mobilă trebuie să aibă aceeași configurație nominală și aceeași poziție 6h.

Protecția fișei industriale fixe SCAME

Fișa industrială fixă montaj aplicat SCAME OPTIMA-TOP 245.6397T are gradele IP66/IP67/IP69 și rezistență la impact IK08. Gradele IP descriu protecția la pătrunderea prafului și a apei, în timp ce IK descrie rezistența corpului la impact mecanic. Pentru un echipament folosit într-un mediu cu apă sau praf, priza mobilă cu care se cuplează fișa trebuie aleasă și în funcție de protecția cerută conexiunii.

Gradul de protecție al fișei nu descrie singur întreaga instalație. Carcasa echipamentului, punctul de montaj și componenta cuplată au propriile caracteristici. În schimb, datele electrice ale fișei rămân precise: curent nominal de 63A, tensiune de 346-415V, configurație 3P+N+E și frecvență de lucru de 50Hz sau 60Hz.

Erori frecvente la alegerea unei fișe industriale fixe pentru montaj aplicat

Confundarea fișei industriale fixe cu o priză industrială fixă. SCAME 245.6397T are pini și se cuplează cu o priză mobilă. Alegerea după denumirea generală a categoriei poate aduce la echipament componenta greșită; codul și tipul contactelor identifică fișa necesară.

Alegerea componentei pereche numai după 63A. Curentul nominal nu stabilește singur compatibilitatea. Priza mobilă trebuie să corespundă și configurației 3P+N+E, tensiunii de 346-415V și poziției 6h.

Omiterea orientării conectorului. Varianta 245.6397T are ieșire înclinată. Dacă amplasarea pe echipament nu lasă spațiu pentru componenta cuplată și cablul ei, poziția punctului de conectare trebuie reconsiderată înainte de alegerea acestei execuții.

Întrebări frecvente despre fișa industrială fixă SCAME

Ce se cuplează cu fișa industrială fixă pentru montaj aplicat 245.6397T?

Fișa industrială fixă SCAME 245.6397T se cuplează cu o priză industrială mobilă compatibilă. Configurația necesară este 3P+N+E, 63A, 346-415V, cu poziția 6h.

Ce tip de montaj are conectorul SCAME OPTIMA-TOP?

Conectorul SCAME OPTIMA-TOP 245.6397T este destinat montajului aplicat pe echipament. Punctul de cuplare are ieșire înclinată, iar intrarea de cablu este M40x1.5.

Este inclusă presetupa pentru intrarea cablului?

Fișa SCAME 245.6397T include presetupă. Intrarea de cablu este filetată M40x1.5, iar conductoarele se conectează la bornele tip manta ale fișei.
