Priza industriala COMBI SCAME OPTIMA 16A 5 poli Schuko 346-415V 6h IP44 IP54 513.1657-DN

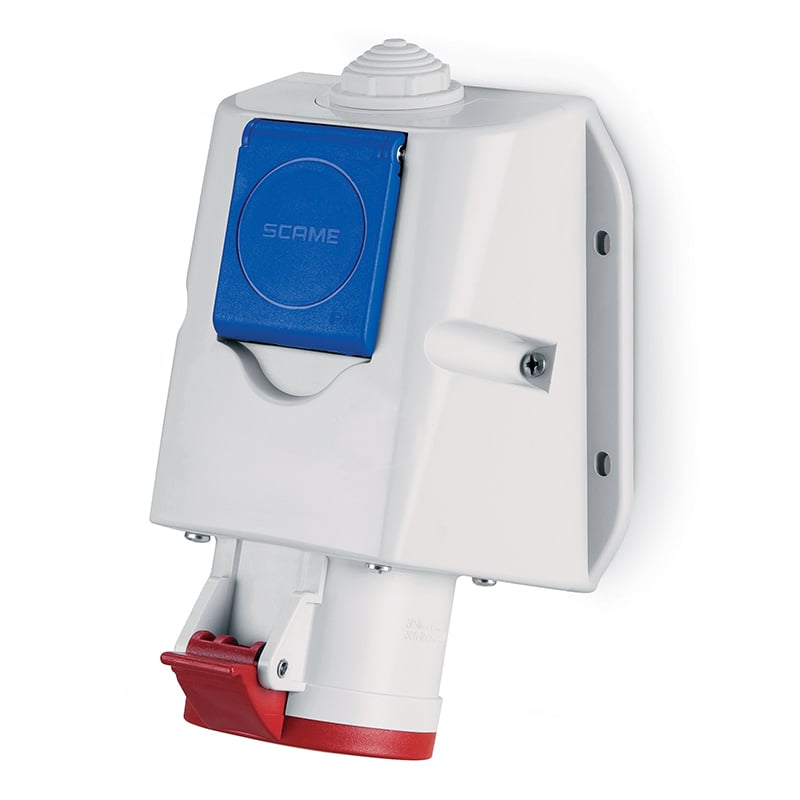

Priza industrială COMBI SCAME OPTIMA este un ansamblu pentru montaj aplicat care reunește o priză industrială trifazată și o priză Schuko cu obturatoare. Cele două ieșiri oferă, în același punct, conectarea echipamentelor cu fișe compatibile. Partea industrială are configurația 3P+N+E, curent nominal de 16A, tensiune de 346-415V și poziție orară 6h.

Priza industrială COMBI pentru două tipuri de conectare

Priza industrială COMBI SCAME OPTIMA este potrivită pentru un punct de alimentare în care sunt necesare atât o conexiune industrială, cât și una Schuko. Fiecare ieșire are propria interfață: fișa industrială se conectează la priza trifazată, iar fișa Schuko la priza de standard german. Integrarea lor în aceeași carcasă păstrează cele două tipuri de conectare la îndemână în zona de utilizare.

Priza Schuko este o execuție cu obturatoare. Acestea acoperă orificiile de contact când nu este introdusă o fișă potrivită. Este o caracteristică a prizei casnice integrate; valorile 3P+N+E, 346-415V și 6h identifică partea industrială a ansamblului.

Priza industrială COMBI cu cinci poli și poziție 6h

Conexiunea industrială are trei faze, neutru și contact de protecție, indicate prin notația 3P+N+E. Funcționează la 50Hz sau 60Hz și are curent nominal de 16A. Poziția orară 6h descrie orientarea contactului de protecție în interfața prizei. La alegerea unei fișe, cei cinci poli, curentul nominal și poziția orară trebuie să corespundă configurației acestei ieșiri.

Tensiunea nominală de 346-415V privește tot conexiunea industrială. Culoarea roșie ajută la recunoașterea ei, însă culoarea singură nu stabilește compatibilitatea cu o fișă. Configurația contactelor și valorile nominale sunt informațiile care identifică precis punctul de conectare.

Montaj aplicat cu ieșire industrială înclinată

Priza industrială COMBI SCAME OPTIMA este construită pentru montaj pe suprafață. Ieșirea industrială înclinată stabilește direcția în care se introduce fișa. Când se alege locul de amplasare, trebuie avut în vedere și spațiul pe care îl vor ocupa fișa introdusă și cablul echipamentului.

Ansamblul are borne cu șurub și o intrare pentru cablu cu filet M32x1.5. Această notație identifică filetul intrării, nu diametrul exterior al cablului. Corpul prizei este din termoplastic, iar contactele sunt din alamă. Materialele descriu componente diferite ale produsului și nu trebuie confundate între ele.

Protecție IP44/IP54 și rezistență mecanică IK08

Priza industrială COMBI 513.1657-DN are clasificarea de protecție IP44/IP54 și rezistență mecanică IK08. Marcajul IP privește protecția împotriva pătrunderii corpurilor solide și a apei. IK08 privește rezistența la impact mecanic. Pentru alegerea produsului în funcție de locul de utilizare, aceste marcaje descriu cerințe diferite și se citesc separat.

Codul complet 513.1657-DN identifică varianta SCAME OPTIMA-COMBI cu priză Schuko de tip german, prevăzută cu obturatoare. Păstrarea sufixului în comandă ajută la identificarea exactă a ansamblului, mai ales când căutarea se face după codul producătorului.

Erori frecvente la alegerea prizei industriale COMBI

Priza industrială COMBI se alege după configurația ambelor ieșiri și după codul complet. Următoarele confuzii pot schimba produsul comandat sau potrivirea cu fișa existentă:

• Comanda prizei industriale COMBI după un cod incomplet. Partea numerică 513.1657 nu identifică singură această execuție cu Schuko. Pentru varianta descrisă aici, codul complet este 513.1657-DN.
• Alegerea fișei numai după valoarea de 16A. Curentul nominal nu confirmă singur potrivirea. Ieșirea industrială are configurația 3P+N+E și poziția 6h; fișa trebuie să corespundă și acestor caracteristici.
• Confundarea filetului M32x1.5 cu diametrul cablului. Marcajul se referă la intrarea filetată. Folosirea lui drept dimensiune a cablului poate duce la alegerea nepotrivită a elementelor pentru intrarea cablului.

Întrebări frecvente despre priza industrială COMBI

Priza industrială COMBI are două ieșiri distincte. Răspunsurile de mai jos clarifică ce se conectează la fiecare și cum se interpretează marcajele produsului.

Priza industrială COMBI acceptă direct o fișă Schuko în ieșirea trifazată?

Fișa Schuko se conectează la priza Schuko integrată. Priza industrială COMBI SCAME are o ieșire separată pentru fișa industrială 3P+N+E. Cele două interfețe se află în aceeași carcasă, dar au roluri diferite.

Ce înseamnă obturatoarele prizei Schuko SCAME?

Obturatoarele acoperă orificiile de contact ale prizei Schuko. Această execuție este identificată ca variantă germană cu obturatoare în configurația SCAME 513.1657-DN.

IK08 indică gradul de protecție la apă al prizei OPTIMA-COMBI?

IK08 indică rezistența la impact mecanic. Pentru priza OPTIMA-COMBI 513.1657-DN, protecția împotriva pătrunderii corpurilor solide și a apei este exprimată separat prin IP44/IP54.
