Priza industriala GEWISS GW62210H 16A 400V 3P+N+E IP44/IP54 6h

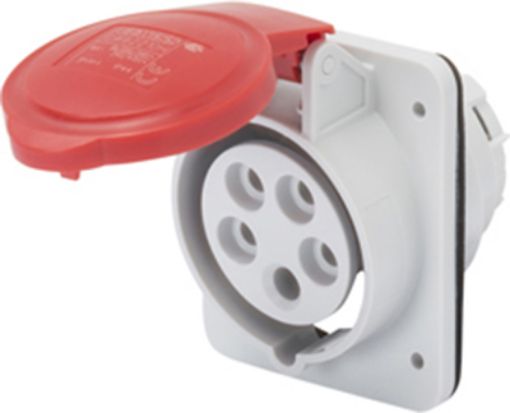

Priza industrială 16A 400V GEWISS GW62210H este o priză 3P+N+E din gama IEC 309 HP, destinată montajului încastrat la un unghi de 10°. Are tensiune nominală de 380-415 V, frecvență de 50/60 Hz și referință 6h. Varianta este roșie, are grad de protecție IP44/IP54 și rezistență mecanică IK09. Pentru alegere trebuie verificate împreună curentul de 16 A, configurația cu cinci poli, tensiunea, poziția 6h și tipul de montaj.

Ce trebuie verificat la priza industrială GEWISS GW62210H?

Priza industrială GEWISS GW62210H nu trebuie selectată numai după valorile de 16 A și 400 V. Configurația exactă este 3P+N+E, adică trei faze, neutru și conductor de protecție, iar tensiunea nominală declarată este 380-415 V. Produsul are referință 6h și este construit pentru montaj încastrat la 10°.

Aceste caracteristici sunt importante deoarece în aceeași familie pot exista prize cu același curent nominal, dar cu alt număr de poli, alt domeniu de tensiune, altă poziție a contactului de protecție sau alt tip de montaj. Codul GW62210H identifică această combinație exactă.

Montaj încastrat la 10° și flanșă de 85x75 mm

Priza industrială 16A 400V GEWISS GW62210H este o variantă pentru montaj încastrat, cu corpul prizei orientat la 10°. Acest format o diferențiază de modelele mobile și de alte prize industriale cu o construcție destinată montajului aparent.

Flanșa are dimensiuni declarate de 85x75 mm. Aceste dimensiuni sunt utile pentru verificarea configurației mecanice prevăzute pentru priză. Ele trebuie asociate cu tipul de montaj al codului GW62210H și nu generalizate la toate prizele GEWISS de 16 A.

Configurație 3P+N+E, 16 A și 380-415 V

Priza GEWISS GW62210H are cinci poli în configurație 3P+N+E și curent nominal de 16 A. Tensiunea nominală este cuprinsă între 380 și 415 V la 50/60 Hz. Formularea comercială „400V” este utilă pentru identificarea rapidă a tipului de priză, în timp ce valoarea tehnică declarată pentru varianta exactă rămâne 380-415 V.

Referința 6h indică poziția de referință a contactului de protecție în sistemul IEC 309. La verificarea compatibilității, valoarea de 16 A și tensiunea nu sunt suficiente singure. Numărul de poli și referința 6h trebuie să corespundă configurației necesare.

Pentru alte configurații pot fi consultate prizele și fișele industriale. Produsele din această categorie diferă prin curent nominal, număr de poli, tensiune, grad IP și construcție, iar aceste criterii pot schimba alegerea chiar dacă produsele au un aspect apropiat.

Protecție IP44/IP54 și rezistență IK09

Priza industrială GEWISS GW62210H are grad de protecție IP44/IP54 și rezistență mecanică IK09. Aceste valori sunt declarate pentru codul exact din gama IEC 309 HP și trebuie păstrate împreună cu celelalte caracteristici atunci când produsul este comparat cu variante apropiate.

Pentru selecții axate pe acest nivel de protecție pot fi consultate și prizele și fișele industriale IP44. Nu toate produsele IEC 309 HP au însă același grad IP, astfel că specificația trebuie verificată separat pentru fiecare variantă.

Temperatura de funcționare declarată pentru GW62210H este cuprinsă între -25 °C și +55 °C. Aceasta reprezintă plaja specificată pentru produs și permite verificarea lui în raport cu condițiile prevăzute pentru proiect.

Borne cu șurub și capacitatea de conectare

Priza industrială GEWISS GW62210H utilizează borne cu șurub. Pentru conductoare flexibile este declarată o capacitate de 1-2.5 mm², iar pentru conductoare rigide intervalul este de 1.5-4 mm².

Diferența dintre cele două tipuri de conductor trebuie păstrată în interpretarea specificațiilor. Valoarea maximă admisă de bornă nu stabilește automat secțiunea conductorului necesară unei instalații. Dimensionarea conductorului și a circuitului trebuie realizată conform proiectului electric și cerințelor aplicabile.

Contactele sunt nichelate, iar materialul este declarat fără halogeni conform EN 60754-2. Aceste caracteristici aparțin variantei GW62210H și nu trebuie transferate automat la alte prize doar pentru că au același curent nominal sau fac parte din aceeași categorie.

Rezistență și caracteristici declarate de producător

Pentru priza industrială GEWISS GW62210H sunt declarate peste 5.000 de operațiuni. Rezistența izolației este mai mare de 10 MΩ. Suprasarcina permisibilă declarată este de 22 A, iar capacitatea de rupere la 1.1 Un este de 20 A.

Documentația indică un test cu fir incandescent la 850 °C pentru părțile active și la 650 °C pentru părțile pasive. Pentru termopresiunea cu bilă sunt declarate 125 °C pentru părțile active și 80 °C pentru părțile pasive. Aceste valori descriu testele și caracteristicile tehnice ale produsului exact.

Când este potrivită varianta GW62210H?

Priza industrială 16A 400V GEWISS GW62210H este potrivită atunci când proiectul necesită o conexiune 3P+N+E de 16 A, pentru 380-415 V și 50/60 Hz, cu referință 6h și montaj încastrat la 10°. Dacă este necesar un alt curent nominal, alt număr de poli, o altă poziție orară sau o priză mobilă, trebuie verificată o altă variantă.

În gama GEWISS există mai multe configurații IEC 309. Codul de produs, tipul de montaj și parametrii electrici sunt mai siguri pentru diferențiere decât culoarea sau forma generală a prizei.

Erori frecvente

Alegerea prizei GW62210H numai după 16 A și 400 V

Priza industrială GEWISS GW62210H are și configurație 3P+N+E, tensiune declarată 380-415 V și referință 6h. O altă priză de 16 A poate avea alt număr de poli sau altă poziție a contactului de protecție, deci nu este automat echivalentă.

Confundarea variantei încastrate cu o priză mobilă

Priza GEWISS GW62210H este destinată montajului încastrat la 10°. Modelele mobile din gama IEC 309 HP au altă construcție, chiar dacă unele caracteristici electrice pot fi similare.

Folosirea aceleiași limite pentru conductoare flexibile și rigide

Priza industrială GEWISS GW62210H admite conductoare flexibile de 1-2.5 mm² și conductoare rigide de 1.5-4 mm². Cele două intervale nu trebuie confundate sau reduse la o singură valoare maximă.

Presupunerea că toate prizele IEC 309 HP au aceeași protecție

Priza GEWISS GW62210H are grad IP44/IP54 și rezistență IK09. Familia IEC 309 HP include și variante cu alte grade de protecție, astfel că aceste valori trebuie verificate pentru codul produsului ales.

Întrebări frecvente

Priza industrială GEWISS GW62210H este trifazată?

Priza industrială GEWISS GW62210H are configurație 3P+N+E: trei faze, neutru și conductor de protecție. Curentul nominal este de 16 A, iar tensiunea nominală este 380-415 V.

Priza GEWISS GW62210H este pentru montaj încastrat?

Priza industrială GEWISS GW62210H este pentru montaj încastrat la un unghi de 10°. Flanșa are dimensiuni de 85x75 mm.

Ce grad de protecție are priza GW62210H?

Priza industrială GEWISS GW62210H are grad de protecție IP44/IP54 și rezistență mecanică IK09.

Ce înseamnă 6h la priza industrială GW62210H?

La priza industrială GEWISS GW62210H, 6h reprezintă referința poziției contactului de protecție. Aceasta trebuie verificată împreună cu tensiunea, curentul nominal și configurația 3P+N+E.

Ce conductoare acceptă bornele prizei GW62210H?

Priza industrială GEWISS GW62210H are borne cu șurub pentru conductoare flexibile de 1-2.5 mm² și conductoare rigide de 1.5-4 mm². Secțiunea utilizată efectiv se stabilește conform proiectului electric.
