Priza industriala GEWISS GW62221H 32A 400V 3P+N+E IP44/IP54 6h

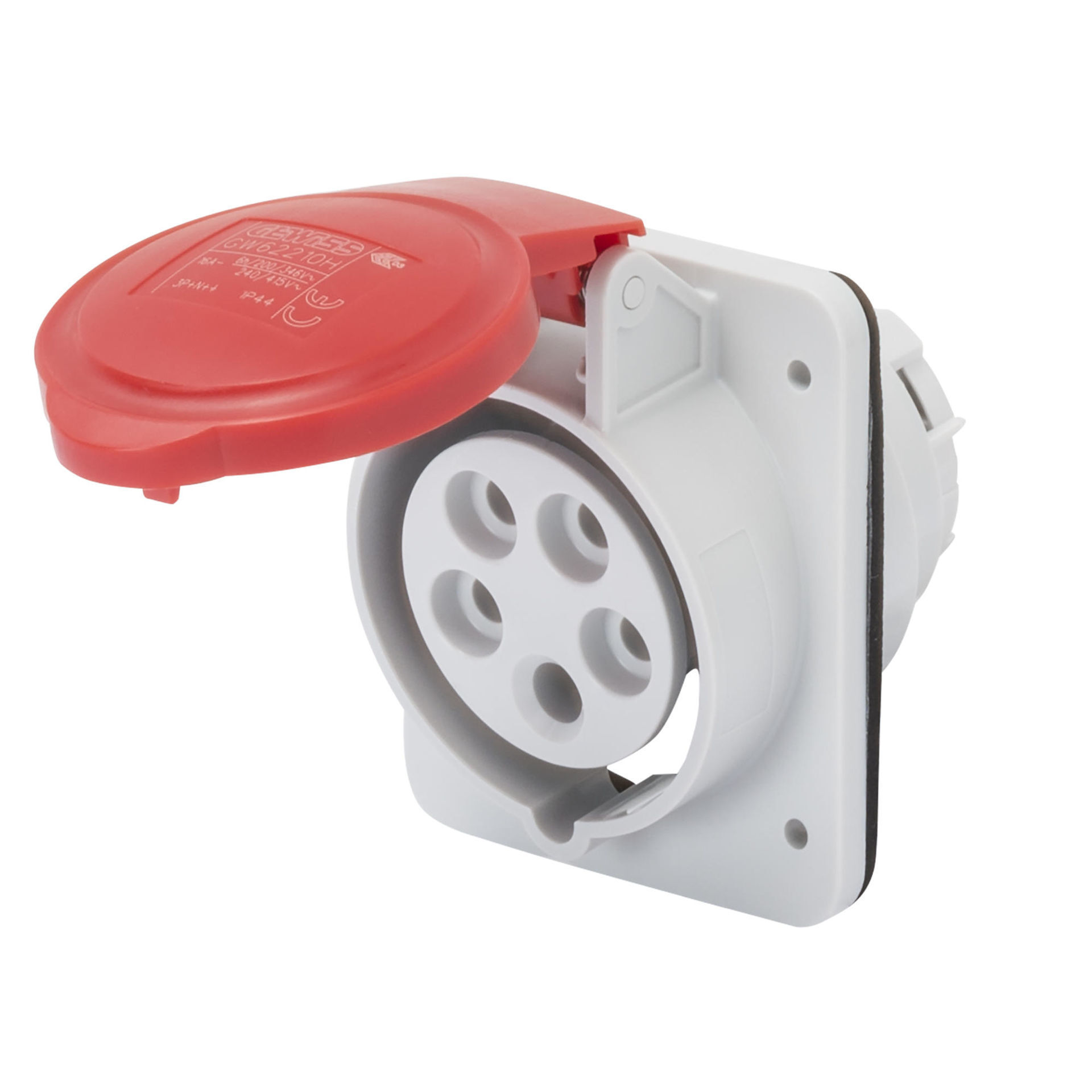

Priza industrială 32A 400V GEWISS GW62221H este o priză 3P+N+E din gama IEC 309 HP, pentru montaj încastrat la un unghi de 10°. Are tensiune nominală de 380-415 V, frecvență de 50/60 Hz, poziție de referință 6h și grad de protecție IP44/IP54. Varianta este roșie, folosește cablaj cu borne cu șurub și are rezistență mecanică IK09. Pentru alegerea corectă trebuie verificate împreună curentul de 32 A, configurația 3P+N+E, tensiunea, referința 6h și tipul de montaj.

Ce trebuie verificat la priza industrială GEWISS GW62221H?

Priza industrială GEWISS GW62221H nu trebuie aleasă doar după curentul nominal de 32 A sau după denumirea uzuală de priză 400V. Codul corespunde unei configurații precise: 3P+N+E, 32 A, tensiune nominală 380-415 V, 50/60 Hz, referință 6h și montaj încastrat la 10°. Aceste caracteristici stabilesc tipul conexiunii și trebuie să corespundă instalației și echipamentului compatibil.

Configurația 3P+N+E înseamnă trei faze, neutru și conductor de protecție, adică cinci poli. Un conector industrial cu același curent nominal, dar cu alt număr de poli sau altă referință orară, nu trebuie considerat echivalent numai pentru că este destinat unei tensiuni apropiate.

Montaj încastrat la 10° și flanșă de 95x80 mm

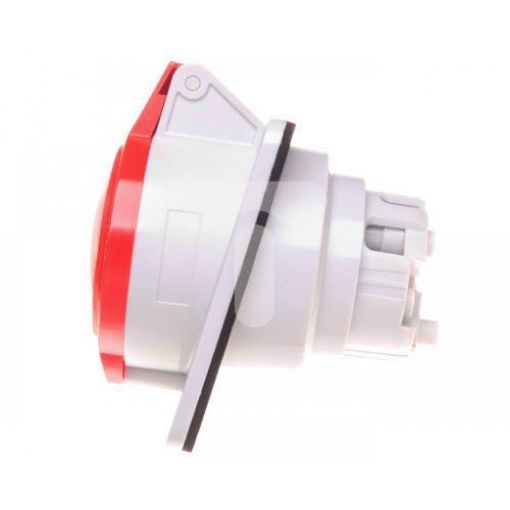

Priza industrială 32A 400V GEWISS GW62221H este o versiune pentru montaj încastrat la un unghi de 10°. Această caracteristică o diferențiază de prizele industriale mobile sau de modelele fixe pentru montaj aparent. Tipul de montaj trebuie verificat înainte de alegere, deoarece produsele din aceeași familie IEC 309 HP pot avea configurații constructive diferite.

Dimensiunile declarate ale flanșei sunt de 95x80 mm. Aceste valori sunt utile pentru verificarea configurației mecanice prevăzute pentru produs. Unghiul de 10° și dimensiunile flanșei trebuie tratate ca atribute ale variantei GW62221H, nu generalizate la toate prizele GEWISS de 32 A.

Ce înseamnă 32 A, 380-415 V și referința 6h?

Priza industrială GEWISS GW62221H are curent nominal de 32 A și tensiune nominală cuprinsă între 380 și 415 V la 50/60 Hz. Formularea comercială „400V” descrie tensiunea uzuală din acest interval, însă valoarea tehnică declarată pentru produs este 380-415 V.

Referința 6h indică poziția de referință a contactului de protecție în sistemul de conectare IEC 309. La compararea cu o fișă industrială, curentul și tensiunea nu sunt singurele criterii care trebuie să coincidă; configurația 3P+N+E și poziția 6h fac parte din identificarea conexiunii.

Acest lucru este important atunci când sunt analizate mai multe prize și fișe industriale. Produsele pot părea apropiate prin formă sau valoarea de 32 A, dar diferențele de tensiune, număr de poli, referință orară și montaj pot schimba compatibilitatea.

Protecție IP44/IP54 și rezistență mecanică IK09

Priza industrială GEWISS GW62221H are grad de protecție declarat IP44/IP54 și rezistență mecanică IK09. Aceste valori fac parte din specificațiile exacte ale variantei din gama IEC 309 HP și sunt relevante atunci când proiectul impune un anumit nivel de protecție pentru echipamentul de conectare.

Pentru produsele din această zonă pot fi consultate și prizele și fișele industriale IP44. Gradul de protecție trebuie însă verificat pe produsul exact, deoarece gama IEC 309 HP include și variante cu alte niveluri IP.

GEWISS declară pentru GW62221H o temperatură de funcționare cuprinsă între -25 °C și +55 °C. Această plajă reprezintă limita declarată a produsului și trebuie corelată cu condițiile prevăzute pentru instalația în care va fi integrat.

Borne cu șurub și secțiunile conductoarelor

Priza industrială GEWISS GW62221H folosește borne cu șurub. Capacitatea declarată a bornelor este de 2.5-6 mm² pentru conductoare flexibile și de 2.5-10 mm² pentru conductoare rigide. Diferența dintre cele două intervale trebuie păstrată atunci când sunt evaluate caracteristicile produsului.

Secțiunea maximă admisă de bornă nu reprezintă automat secțiunea care trebuie folosită într-o anumită instalație. Alegerea conductorului și dimensionarea circuitului trebuie să respecte proiectul electric și cerințele aplicabile instalației.

Contactele modelului GW62221H sunt nichelate. Producătorul declară și utilizarea unui material fără halogeni conform EN 60754-2. Aceste caracteristici aparțin variantei exacte și nu trebuie transferate automat altor prize industriale doar pentru că fac parte din aceeași categorie.

Caracteristici mecanice și electrice declarate

Pentru priza industrială GEWISS GW62221H sunt declarate peste 2.000 de operațiuni. Rezistența izolației este mai mare de 10 MΩ. Producătorul indică o suprasarcină admisibilă de 42 A și o capacitate de rupere de 40 A la 1.1 Un.

Documentația menționează și testul cu fir incandescent la 850 °C pentru părțile active și 650 °C pentru părțile pasive. Pentru termopresiunea cu bilă sunt declarate 125 °C pentru părțile active și 80 °C pentru părțile pasive. Aceste valori descriu caracteristicile testate ale produsului GW62221H și sunt utile atunci când documentația proiectului cere verificarea unor parametri tehnici specifici.

Când este relevantă varianta GW62221H?

Priza industrială 32A 400V GEWISS GW62221H este relevantă atunci când conexiunea prevăzută necesită 3P+N+E, 32 A, 380-415 V, 50/60 Hz, referință 6h și montaj încastrat la 10°. Dacă instalația necesită o priză mobilă, montaj aparent, alt număr de poli, altă poziție orară sau un alt grad de protecție, trebuie verificată o variantă diferită.

În gama GEWISS există prize și fișe industriale cu configurații apropiate, motiv pentru care codul GW62221H rămâne util la verificarea produsului exact. Diferențele constructive nu trebuie deduse numai din culoare sau din valoarea curentului nominal.

Erori frecvente

Confundarea prizei GW62221H cu o variantă pentru montaj aparent

Priza industrială GEWISS GW62221H este destinată montajului încastrat la un unghi de 10°. O priză aparentă de 32 A și 400 V poate avea aceeași configurație de poli, dar o construcție și un mod de integrare diferite. Tipul de montaj trebuie verificat separat.

Alegerea numai după valorile 32 A și 400 V

Priza industrială GEWISS GW62221H are și configurație 3P+N+E, referință 6h și tensiune nominală declarată de 380-415 V. Două produse de 32 A nu sunt automat compatibile dacă diferă numărul de poli, referința orară sau domeniul de tensiune.

Omiterea diferenței dintre conductoarele flexibile și cele rigide

Priza industrială GEWISS GW62221H admite secțiuni de 2.5-6 mm² pentru conductoare flexibile și 2.5-10 mm² pentru conductoare rigide. Limitele bornelor nu trebuie reduse la o singură valoare maximă fără a preciza tipul conductorului.

Presupunerea că toate prizele IEC 309 HP au aceeași protecție

Priza industrială GEWISS GW62221H are protecție IP44/IP54 și rezistență IK09. Gama IEC 309 HP include și produse cu alte grade de protecție, astfel că valorile trebuie verificate pentru fiecare cod în parte.

Întrebări frecvente

Priza industrială GEWISS GW62221H este trifazată?

Priza industrială GEWISS GW62221H are configurație 3P+N+E, cu trei faze, neutru și conductor de protecție. Curentul nominal este de 32 A, iar tensiunea nominală este 380-415 V.

Priza GEWISS GW62221H este pentru montaj aparent sau încastrat?

Priza industrială GEWISS GW62221H este pentru montaj încastrat la un unghi de 10°. Flanșa are dimensiuni declarate de 95 x 80 mm.

Ce grad de protecție are priza industrială GW62221H?

Priza industrială GEWISS GW62221H are grad de protecție IP44/IP54 și rezistență mecanică IK09. Aceste valori sunt declarate pentru codul exact GW62221H.

Ce înseamnă referința 6h la priza GW62221H?

La priza industrială GEWISS GW62221H, 6h este referința pentru poziția contactului de protecție. Această caracteristică trebuie să corespundă elementului de conectare compatibil, împreună cu tensiunea, curentul și numărul de poli.

Ce secțiuni de conductor acceptă priza GEWISS GW62221H?

Priza industrială GEWISS GW62221H are borne cu șurub pentru conductoare flexibile de 2.5-6 mm² și conductoare rigide de 2.5-10 mm². Secțiunea efectivă utilizată se stabilește conform proiectului electric.
