Priza italiană modulară SCHNEIDER Noua Unica NU302318 este un mecanism de 1 modul, 2P+E, pentru 16 A la 250 V AC, destinat configurațiilor modulare Noua Unica. Utilizează standardul italian și include obturatoare, bornă centrală de împământare, borne cu șurub și fixare prin clipsare. Varianta NU302318 este alb RAL 9003, cu finisaj lucios, are dimensiuni de 45 x 22.5 x 35.5 mm și necesită o adâncime de montaj de 24 mm. Pentru alegerea corectă contează în special standardul prizei, formatul de 1 modul și referința exactă NU302318.
Produsul trebuie diferențiat de prizele Schuko sau franceze din aceeași familie. Toate pot aparține gamei Noua Unica și pot avea caracteristici electrice apropiate, însă geometria contactelor și standardul prizei sunt diferite. Dacă instalația necesită în mod explicit o priză italiană de 1 modul, NU302318 este referința Schneider care trebuie verificată.

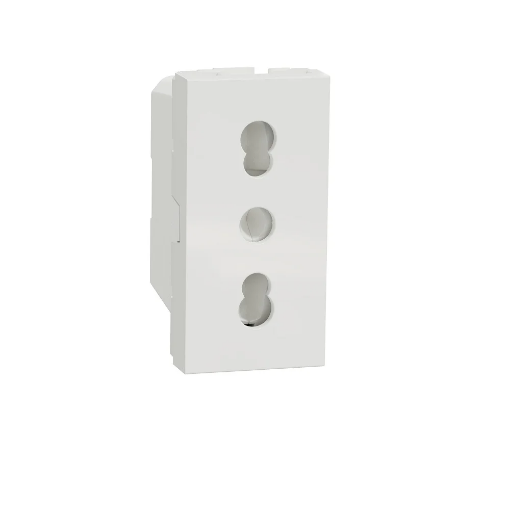

Priză italiană modulară SCHNEIDER Noua Unica NU302318
Schneider identifică oficial NU302318 drept priză italiană de 1 modul, 16 A, 2P+E, albă. Fișa produsului precizează o singură priză, configurație 2P+E și standard italian, cu bornă centrală de împământare.
Formatul de 1 modul este important într-un sistem precum Noua Unica, deoarece mecanismele sunt combinate în configurații modulare. Ocuparea unui singur modul permite identificarea spațiului necesar pentru acest mecanism în ansamblul compatibil.
NU302318 este mecanismul funcțional al prizei, nu o ramă decorativă. Rama și celelalte componente necesare configurației Noua Unica trebuie tratate separat și alese în funcție de structura ansamblului.
Standard italian: criteriul care diferențiază priza
Caracteristica esențială a NU302318 este standardul italian. Schneider îl declară explicit în documentația produsului, astfel că această priză nu trebuie confundată doar pe baza valorii de 16 A cu alte tipuri de prize din gama Noua Unica.
În aceeași familie există, de exemplu, prize 2P+E de tip german și variante pentru standard francez. Denumirea „priză 16 A” nu este, prin urmare, suficientă pentru o alegere corectă. Standardul necesar trebuie verificat înaintea selectării mecanismului.
Pentru NU302318, configurația declarată este 2P+E, cu bornă centrală de împământare. Această combinație, împreună cu standardul italian și formatul de 1 modul, identifică funcțional varianta.
1 modul în sistemul Noua Unica
NU302318 ocupă 1 modul. Această informație este relevantă pentru planificarea configurației, mai ales când același ansamblu modular trebuie să includă mai multe funcții.
Numărul de module nu trebuie confundat cu numărul de prize. Fișa tehnică declară o singură priză și un singur modul. „1 modul” descrie formatul mecanismului în sistemul modular, nu un număr suplimentar de puncte de alimentare.
Înainte de alegerea ramei și a celorlalte componente ale ansamblului, trebuie verificată configurația modulară completă. Nu este suficient ca produsele să poarte denumirea Noua Unica; formatul și referințele componentelor trebuie să corespundă configurației urmărite.
16 A la 250 V AC
Priza italiană SCHNEIDER NU302318 are un curent nominal de 16 A și o tensiune nominală de 250 V. Fișa tehnică indică utilizarea în rețea de curent alternativ, la frecvența de 50/60 Hz.
Aceste valori trebuie prezentate ca specificații nominale ale mecanismului, fără transformarea lor într-o recomandare privind sarcina unui anumit aparat sau circuit. Dimensionarea și protecția instalației nu se stabilesc doar din valoarea nominală înscrisă pe priză.
Documentația Schneider indică pentru produs conformitatea cu standardul IEC 60884-1 și o durabilitate electrică declarată de 10000 de cicluri în condițiile de testare specificate de producător.
Obturatoare integrate
NU302318 este o variantă cu obturator. Schneider evidențiază pe pagina oficială includerea obturatoarelor pentru protecție îmbunătățită, iar fișa tehnică identifică explicit tipul ramei mecanismului ca fiind cu obturator.
Această caracteristică ajută la diferențierea prizei de variante care pot avea o construcție diferită. Este însă important ca obturatoarele să nu fie prezentate drept înlocuitor pentru protecțiile electrice ale circuitului sau pentru cerințele de instalare.
Pentru identificarea produsului, combinația relevantă rămâne: standard italian, 2P+E, obturatoare, 1 modul și cod NU302318.
Borne cu șurub și conductoare de până la 4 mm²
Fișa tehnică Schneider declară pentru NU302318 borne cu șurub. Documentația indică secțiuni de conductor de până la 4 mm² pentru conductoare rigide și flexibile, în condițiile specificate de producător.
Tipul bornelor este o informație practică pentru identificarea mecanismului și diferențierea de alte referințe Noua Unica care pot utiliza alte soluții de conexiune.
Valorile privind conductorii nu înlocuiesc însă cerințele proiectului electric și instrucțiunile de instalare. Secțiunea efectivă, protecțiile și modul de realizare a circuitului trebuie stabilite conform cerințelor instalației și documentației aplicabile.
Fixare prin clipsare și montaj încastrat
Schneider declară pentru NU302318 montaj încastrat și fixare prin clipsare. Pagina oficială a produsului evidențiază, de asemenea, montarea încastrată ca parte a construcției Noua Unica.
Cele două informații nu descriu același lucru. Montajul încastrat se referă la modul de integrare a dispozitivului în instalație, în timp ce clipsarea descrie modul de fixare declarat pentru mecanism în configurația corespunzătoare.
Nu trebuie dedusă din aceste specificații o procedură completă de montaj. Instalarea trebuie realizată cu elementele corespunzătoare sistemului Noua Unica și în conformitate cu documentația Schneider.
Alb RAL 9003 cu finisaj lucios
Varianta NU302318 are culoare alb RAL 9003 și finisaj lucios. Codul RAL oferă o identificare mai precisă a culorii decât termenul generic „alb”.
Schneider oferă Noua Unica în mai multe variante cromatice, astfel că referința produsului trebuie verificată atunci când culoarea mecanismului trebuie corelată cu celelalte componente vizibile ale configurației.
Pentru produsul analizat aici, referința NU302318 corespunde variantei albe.
Policarbonat pentru componentele mecanismului
Fișa tehnică precizează materialele la nivel de componentă: policarbonat pentru capacul mecanismului și policarbonat GF10 FR pentru carcasă. Aceste informații sunt mai precise decât mențiunea generică „termoplastic” din specificațiile comerciale.
De aceea, descrierea optimizată păstrează materialele declarate în documentația tehnică și nu introduce calificative precum „indestructibil”, „premium” sau „rezistență maximă”, care nu sunt necesare pentru înțelegerea produsului.
Dimensiuni de 45 x 22.5 x 35.5 mm
Mecanismul NU302318 are 45 mm înălțime, 22.5 mm lățime și 35.5 mm adâncime. Adâncimea de montaj declarată este de 24 mm, iar greutatea netă este de 0.0275 kg.
Dimensiunile sunt utile pentru identificarea formatului compact de 1 modul. Ele nu trebuie însă folosite singure pentru deducerea compatibilității cu o anumită configurație.
Standardul italian, numărul de module și sistemul Noua Unica trebuie verificate împreună cu dimensiunile și codul producătorului.
IP21 și IK01
PDP-ul ETBM identifică NU302318 cu grad de protecție IP21 și rezistență mecanică IK01. Cele două clasificări descriu proprietăți diferite și nu trebuie confundate.
IP21 nu trebuie transformat într-o afirmație generală că priza este potrivită automat pentru orice mediu expus la apă, iar IK01 nu justifică formulări precum „rezistență ridicată la șocuri”. Pentru alegerea într-un mediu cu cerințe speciale trebuie verificate condițiile întregii instalații și documentația aplicabilă.
NU302318 față de o priză Schuko Noua Unica
Standardul italian este diferența care trebuie observată prima. În gama Noua Unica există și prize 2P+E de 16 A pentru alte standarde, inclusiv variante de tip german. Acestea au alte referințe și nu trebuie tratate ca același produs doar pentru că au aceeași valoare nominală de curent.
De exemplu, NU303718 este identificată separat de Schneider drept priză 2P+E de 16 A cu obturatoare. NU302318 rămâne referința specifică pentru priza italiană de 1 modul.
Dacă standardul italian este o cerință a configurației, acesta trebuie verificat înainte de culoare sau de alte caracteristici estetice.
Cum identifici exact SCHNEIDER NU302318?
Identificarea relevantă este priză italiană modulară + SCHNEIDER + Noua Unica + 1 modul + 16 A + 2P+E + NU302318. Produsul este alb RAL 9003, are obturatoare, borne cu șurub și fixare prin clipsare.
PDP-ul ETBM confirmă suplimentar SKU SD01218 și EAN 3606481954039. Codul NU302318 rămâne reperul principal pentru diferențierea acestei prize de celelalte standarde și variante din familia Noua Unica.
Erori frecvente
Confundarea prizei italiene cu o priză Schuko
NU302318 este declarată explicit de Schneider ca priză standard italian. O priză Schuko din aceeași gamă reprezintă o altă referință.
Interpretarea „1 modul” ca „1 post”
Un modul descrie formatul mecanismului în sistemul modular. Nu trebuie convertit automat în număr de posturi sau folosit ca sinonim pentru configurația ramei.
Alegerea exclusiv după 16 A și 250 V
Mai multe prize pot avea aceleași valori nominale. Standardul italian, configurația 2P+E și codul NU302318 sunt necesare pentru identificarea variantei.
Confundarea obturatoarelor cu protecția circuitului
NU302318 include obturatoare, dar acestea reprezintă o caracteristică a prizei și nu înlocuiesc protecțiile electrice necesare instalației.
Confundarea IP21 cu IK01
IP și IK sunt clasificări diferite. Pentru această referință, PDP-ul ETBM declară IP21 și IK01, iar valorile trebuie păstrate separat.
Întrebări frecvente
Ce standard are priza SCHNEIDER NU302318?
NU302318 este o priză standard italian, cu configurație 2P+E și bornă centrală de împământare.
Câte module ocupă NU302318?
Priza ocupă 1 modul în sistemul modular Noua Unica.
Priza NU302318 are obturatoare?
Da. Schneider identifică această referință drept variantă cu obturatoare.
Ce tip de borne are priza?
NU302318 utilizează borne cu șurub. Fișa tehnică declară conductoare rigide și flexibile cu secțiuni de până la 4 mm².
Ce dimensiuni are mecanismul NU302318?
Mecanismul are 45 x 22.5 x 35.5 mm, iar adâncimea de montaj declarată este de 24 mm.
