Priza modulara GEWISS Chorus GW12203 P11-P17 1 modul 16A 2P+E negru

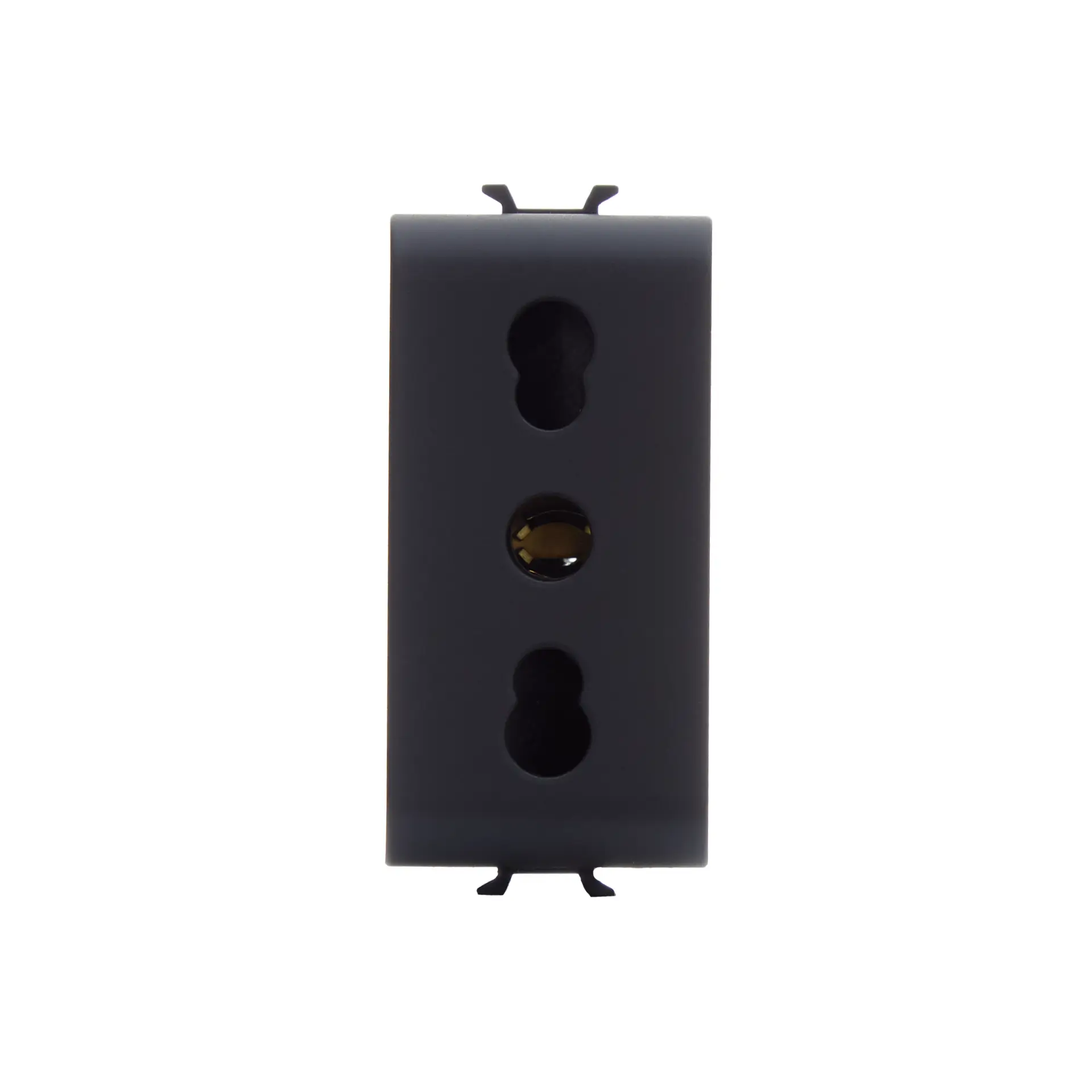

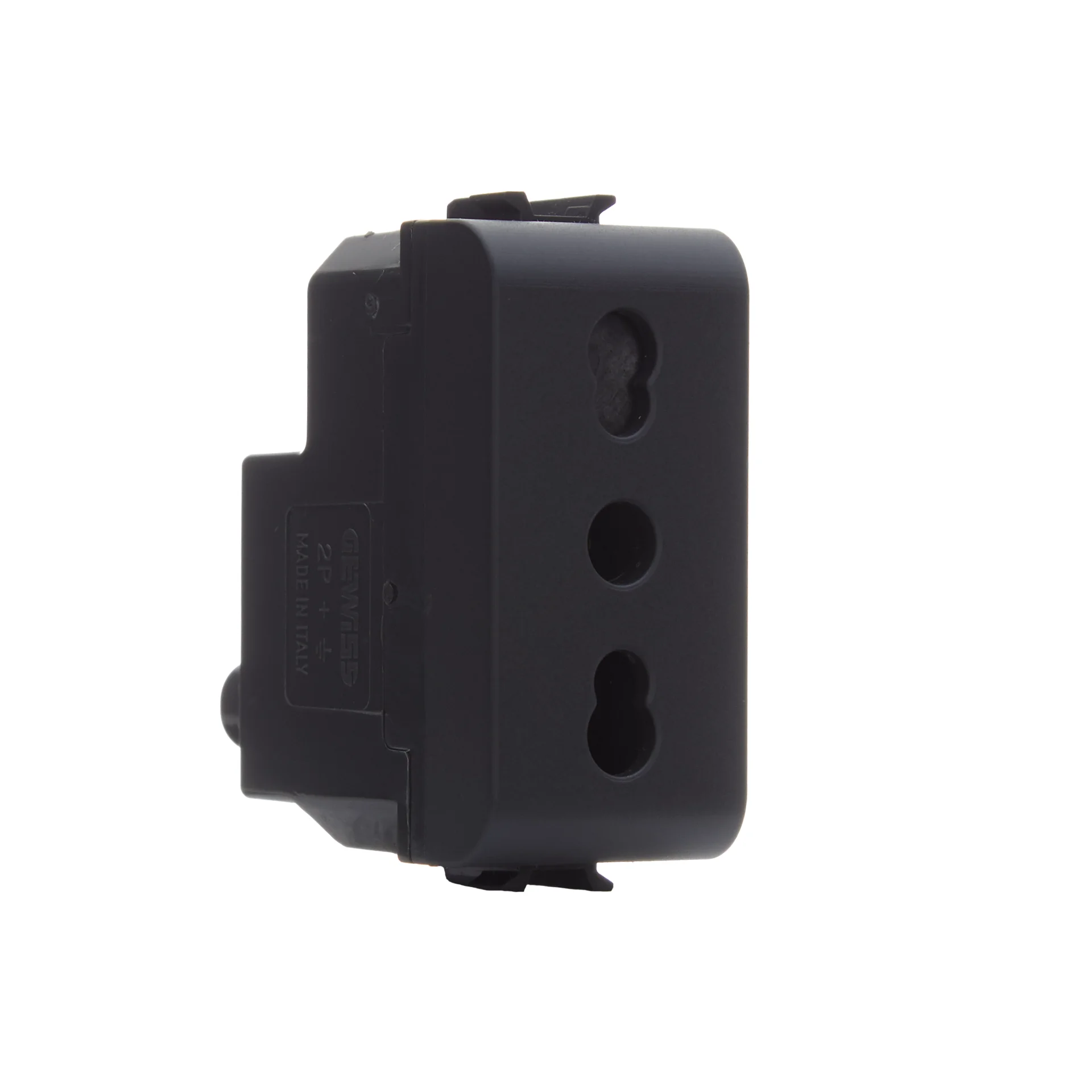

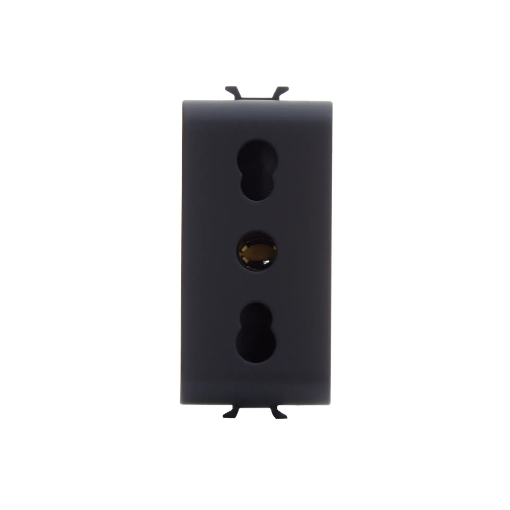

Priza modulară GEWISS Chorus GW12203 este o priză P11-P17 2P+E de 16A la 250V, cu amperaj dublu și ecrane de siguranță. Ocupă un singur modul ChoruSmart și este compatibilă cu fișe prevăzute cu pini de 4 mm și 5 mm. Finisajul negru satinat permite integrarea prizei în configurații modulare în care se dorește păstrarea aceleiași linii vizuale între prize, întrerupătoare și celelalte mecanisme GEWISS Chorus.

Priză P11-P17 într-un singur modul

GW12203 este o priză compactă P11-P17, concepută pentru a ocupa doar 1 modul în sistemul ChoruSmart. Acest format este util atunci când spațiul disponibil în ramă trebuie folosit eficient și aceeași configurație trebuie să includă mai multe funcții.

Un singur modul poate face diferența într-un ansamblu în care trebuie combinate, de exemplu, o priză și mai multe mecanisme de comandă. În locul unei prize de 2 module, GW12203 păstrează mai mult spațiu disponibil pentru celelalte elemente compatibile.

Numărul de module descrie spațiul ocupat în sistem, nu numărul de prize. GW12203 este o singură priză care ocupă 1 modul.

Compatibilitate P11-P17 cu pini de 4 mm și 5 mm

GEWISS declară pentru GW12203 compatibilitatea cu știfturi de conectare de Ø4 mm și Ø5 mm. Această caracteristică este direct legată de configurația P11-P17 și de funcția de priză cu amperaj dublu.

Pentru cumpărător, avantajul este o flexibilitate mai mare decât în cazul unei prize dedicate unei singure dimensiuni de pin. Totuși, compatibilitatea trebuie verificată întotdeauna după tipul concret al fișei și după cerințele instalației.

GW12203 nu trebuie confundată cu o priză Schuko doar pentru că ambele sunt prize 2P+E de 16A. Forma contactelor și standardul mecanic sunt diferite, iar cele două produse răspund unor tipuri de fișe diferite.

2P+E, 16A la 250V

Priza GEWISS GW12203 este configurată 2P+E și are un curent nominal de 16A la 250V. Contactul de protecție face parte din construcția prizei, iar caracteristicile electrice trebuie corelate cu instalația în care va fi montată.

Valoarea de 16A nu este suficientă pentru identificarea produsului. Pentru GW12203 trebuie urmărite împreună tipul P11-P17, configurația 2P+E, formatul de 1 modul și finisajul negru satinat.

Ecrane de siguranță integrate

GW12203 este prevăzută cu ecrane de siguranță. Acestea fac parte din construcția produsului și reprezintă un element suplimentar care trebuie urmărit atunci când priza este comparată cu alte variante din gama ChoruSmart.

Ecranele nu modifică modul în care trebuie selectată priza: compatibilitatea cu fișa, formatul modular și caracteristicile electrice rămân criteriile principale.

Negru satinat pentru configurații ChoruSmart

Priza GEWISS GW12203 este realizată din tehnopolimer și are finisaj negru satinat. Este o variantă potrivită pentru configurațiile în care mecanismele vizibile trebuie păstrate în aceeași familie cromatică.

Finisajul negru satinat poate fi asociat cu întrerupătoare și rame compatibile din aceeași gamă pentru un aspect coerent. Culoarea este însă un criteriu estetic; funcția prizei și compatibilitatea mecanică trebuie confirmate înainte.

Pentru alte mecanisme din aceeași familie poate fi consultată gama GEWISS Chorus.

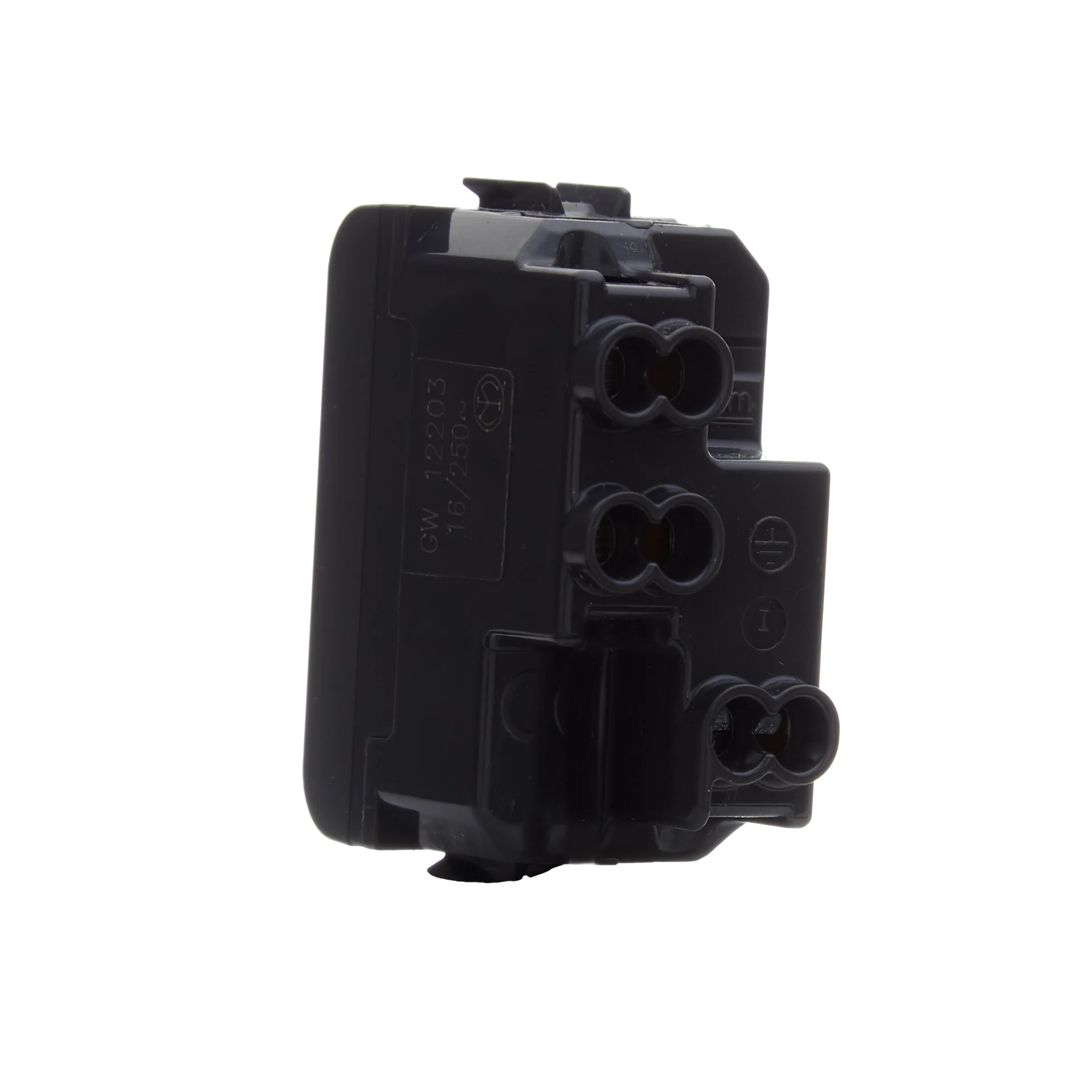

Borne pentru conectarea conductoarelor

GEWISS declară pentru GW12203 o capacitate de strângere între 0.75 mm² și maximum 2 x 4 mm² pentru conductoare torsadate. Pentru conductoare solide, intervalul declarat este de la 0.5 mm² până la maximum 2 x 2.5 mm².

Aceste valori descriu capacitatea bornelor prizei și sunt utile pentru verificarea compatibilității cu conductorul folosit în instalație. Ele nu stabilesc automat secțiunea circuitului, care trebuie aleasă conform proiectului electric.

Durabilitate și date de testare

Pentru GW12203, GEWISS declară 10.000 de operații la curent nominal, 250V AC și cosφ 0.8. Această valoare caracterizează testarea prizei în condițiile specificate de producător.

Rezistența izolației este declarată mai mare de 5 MΩ, iar rezistența la tensiunea de test este de 2000V la 50Hz timp de un minut.

Testul cu fir incandescent este declarat la 850°C, iar încercarea de termopresiune cu bilă la 125°C. Aceste valori reprezintă condiții de testare ale materialului, nu temperaturi normale de funcționare.

Când este potrivită priza GEWISS GW12203?

GW12203 este potrivită atunci când este necesară o priză P11-P17, 2P+E, de 16A, într-o configurație ChoruSmart în care spațiul disponibil este important. Formatul de 1 modul permite folosirea eficientă a ramei și combinarea cu alte funcții modulare.

Este relevantă și pentru configurațiile unde se dorește finisaj negru satinat și compatibilitate cu fișe prevăzute cu pini de 4 mm sau 5 mm.

Dacă instalația necesită o priză Schuko, alt standard de fișă sau alt format modular, trebuie selectată varianta corespunzătoare și nu aleasă GW12203 doar pentru că are aceeași valoare nominală de 16A.

Ce verifici înainte de alegere

Primul criteriu este tipul fișei care trebuie conectată. GW12203 este o priză P11-P17 și acceptă pini de Ø4 mm și Ø5 mm.

Al doilea criteriu este spațiul modular. Priza ocupă 1 modul, ceea ce trebuie corelat cu suportul și rama ChoruSmart utilizate în configurație.

Verifică apoi caracteristicile electrice: 2P+E, 16A și 250V. Dacă proiectul necesită alt standard de priză, alegerea trebuie făcută după produsul care corespunde explicit cerinței respective.

Erori frecvente

Confundarea GW12203 cu o priză Schuko

GW12203 este o priză P11-P17 cu amperaj dublu, pentru pini de 4 mm și 5 mm. O priză Schuko are altă geometrie și nu este echivalentă doar pentru că ambele variante pot fi 2P+E și 16A.

Confundarea unui modul cu numărul de prize

GW12203 este o singură priză care ocupă 1 modul. Valoarea „1 modul” descrie spațiul ocupat în sistemul ChoruSmart.

Alegerea doar după valoarea de 16A

GW12203 trebuie identificată și prin configurația P11-P17, 2P+E, compatibilitatea cu pini de 4 mm și 5 mm și formatul de 1 modul.

Alegerea după culoare fără verificarea standardului

În gama GEWISS există mai multe prize negre. Finisajul negru satinat nu confirmă singur compatibilitatea; standardul prizei trebuie verificat separat.

Întrebări frecvente

Ce tip de priză este GEWISS GW12203?

GW12203 este o priză P11-P17 2P+E, de 16A la 250V, cu amperaj dublu.

Câte module ocupă GW12203?

Priza GEWISS GW12203 ocupă 1 modul în sistemul ChoruSmart.

Ce tip de pini acceptă GW12203?

GEWISS declară compatibilitatea prizei GW12203 cu pini de conectare de Ø4 mm și Ø5 mm.

Priza GW12203 are ecrane de siguranță?

Da. GW12203 este prevăzută cu ecrane de siguranță integrate.

Din ce material este realizată GW12203?

Priza GEWISS GW12203 este realizată din tehnopolimer și are finisaj negru satinat.
