Priza modulara GEWISS Chorus GW14203 standard italian 2P+E 16A 1 modul titan

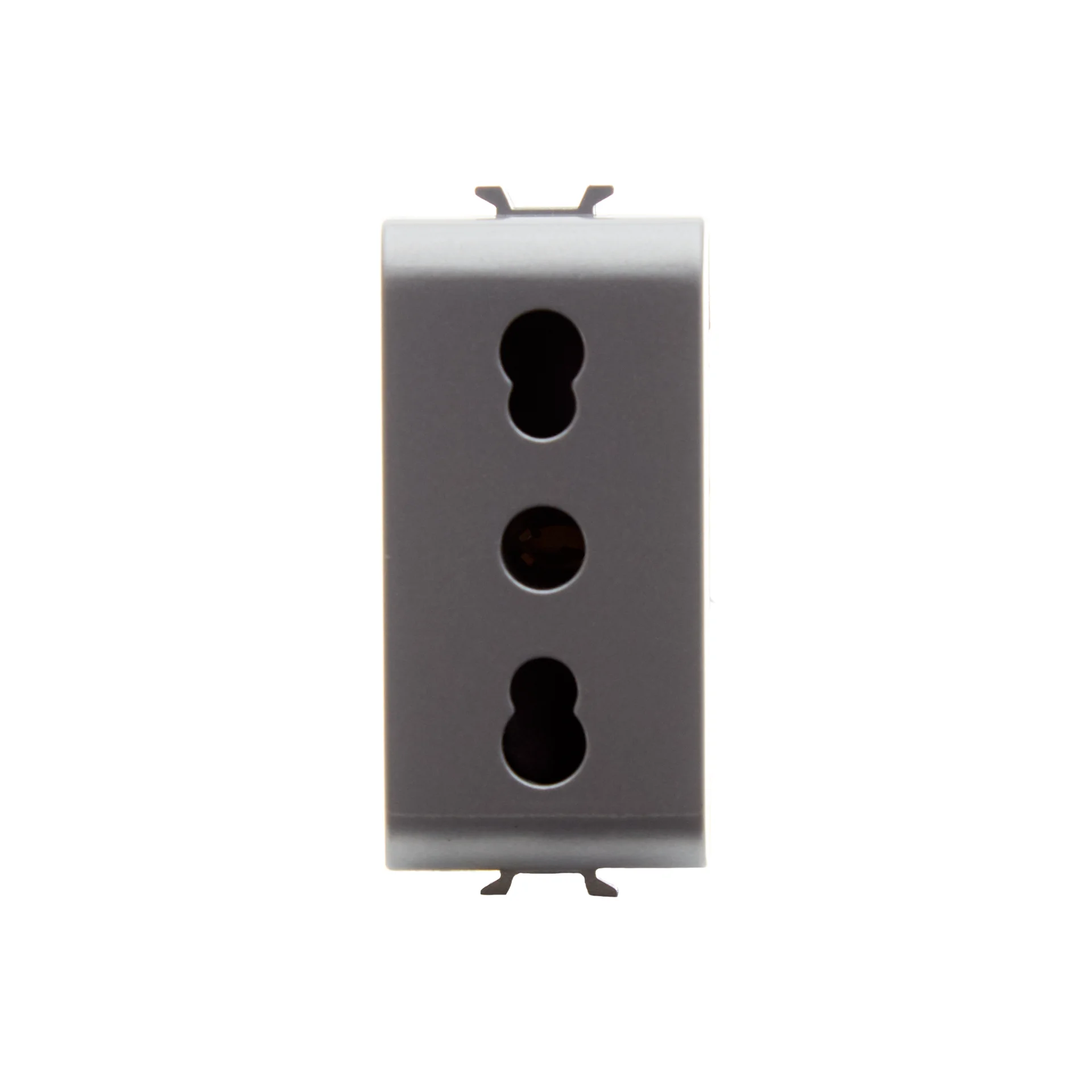

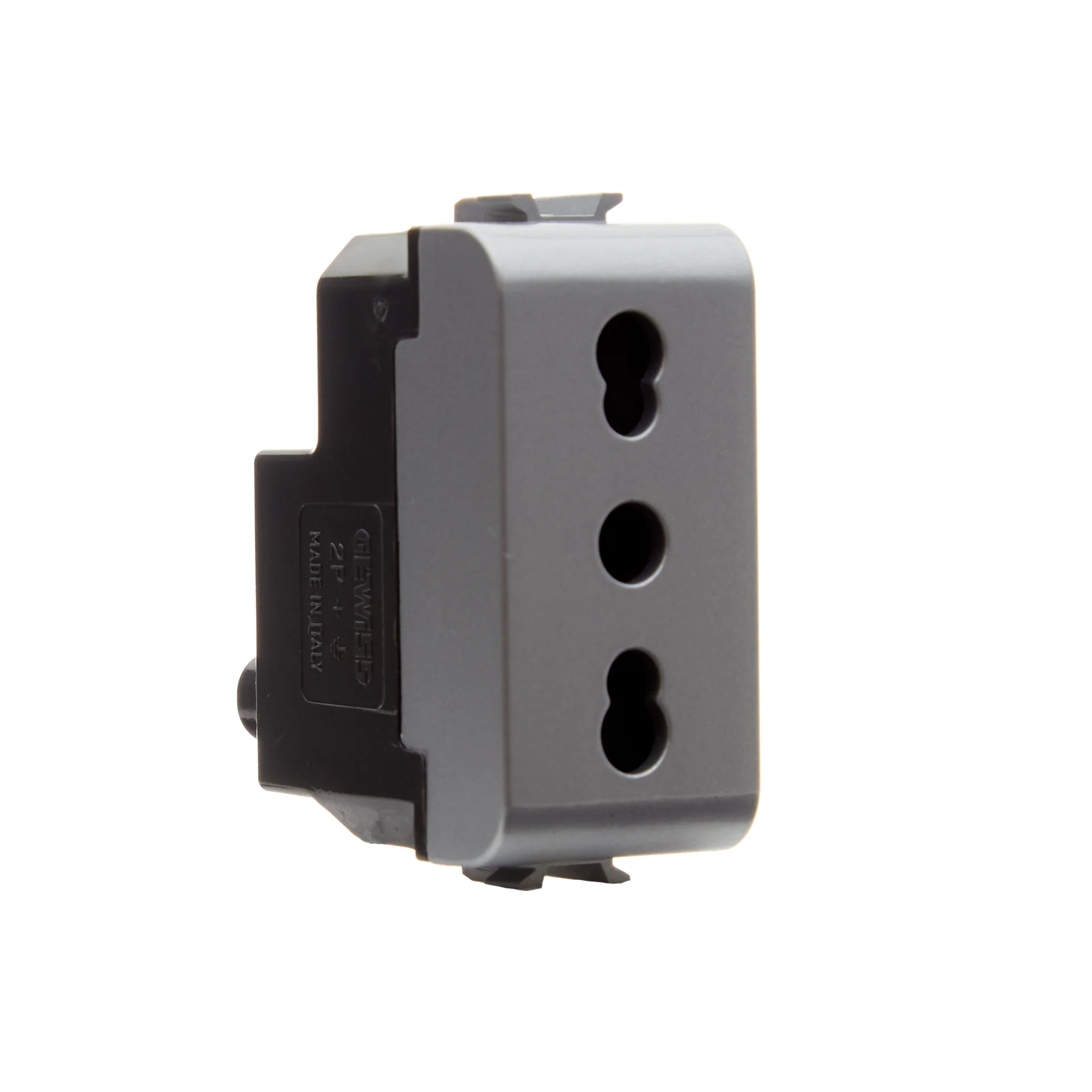

Priza modulară GEWISS Chorus GW14203 este o priză standard italian 2P+E, de 16A la 250V AC, tip P11-P17, realizată pentru configurații modulare ChoruSmart. Ocupă un singur modul, are finisaj titan lucios și este prevăzută cu obturatoare de protecție. Modelul acceptă pini de conectare cu diametrul de 4mm și 5mm și folosește borne cu șurub. Configurația compactă permite integrarea prizei într-un ansamblu modular fără a ocupa mai mult spațiu decât este necesar.

Standard italian P11-P17 într-un singur modul

GW14203 este o priză cu amperaj dublu de tip P11-P17. Standardul italian și configurația 2P+E sunt caracteristici importante pentru identificarea corectă a produsului și trebuie verificate înainte de alegere.

Tipul P11-P17 permite utilizarea pinilor cu diametrul de 4mm și 5mm. Această caracteristică diferențiază modelul de alte prize modulare care pot avea aceeași valoare nominală de 16A, dar folosesc alt standard de conectare.

Priza este realizată conform CEI 23-50. Alegerea ei trebuie făcută atunci când configurația electrică și tipul de fișă utilizat corespund standardului italian pentru care este proiectată.

2P+E și obturatoare de protecție

Priza modulară GW14203 are configurație 2P+E. Cele două contacte active sunt completate de contactul de protecție, conform construcției specifice prizei.

Modelul este prevăzut cu obturatoare de protecție. Acestea fac parte din construcția prizei și reprezintă o diferență concretă față de variantele fără această caracteristică.

Configurația 2P+E și obturatoarele trebuie tratate ca specificații ale produsului exact, nu presupuse automat pentru orice priză modulară din aceeași familie.

16A la 250V AC

GW14203 are curent nominal de 16A și tensiune nominală de 250V AC. Aceste valori identifică varianta electrică a prizei și trebuie corelate cu cerințele instalației.

Priza este descrisă ca model cu amperaj dublu. Caracteristica trebuie interpretată împreună cu tipul P11-P17 și cu diametrele de 4mm și 5mm ale pinilor acceptați.

Două prize de 16A nu sunt automat echivalente dacă folosesc standarde, formate sau configurații de contact diferite. Pentru GW14203 trebuie urmărite împreună valoarea de 16A, standardul italian și tipul P11-P17.

Format de 1 modul pentru configurații ChoruSmart

Priza GEWISS GW14203 ocupă 1 modul. Dimensiunea compactă este relevantă atunci când în aceeași ramă sunt combinate mai multe funcții, deoarece fiecare mecanism utilizează o parte din spațiul modular disponibil.

Numărul de module nu stabilește singur compatibilitatea. GW14203 aparține gamei ChoruSmart, iar suporturile și plăcile trebuie alese în cadrul unei configurații compatibile cu acest sistem.

Pentru alte prize din aceeași familie poate fi consultată selecția de prize GEWISS Chorus.

Pentru alte mecanisme și componente ale sistemului este disponibilă gama GEWISS Chorus.

Finisaj titan lucios și corp din tehnopolimer

GW14203 are finisaj titan lucios și corp realizat din tehnopolimer. Culoarea permite integrarea prizei în configurațiile ChoruSmart realizate cu aparataj în același finisaj.

Aspectul nu trebuie însă folosit ca singur criteriu de identificare. În gama titan există mai multe tipuri de prize și mecanisme, iar codul GW14203 indică exact varianta standard italian 2P+E, 16A, P11-P17, de 1 modul.

Pentru alte game și produse ale producătorului poate fi consultată pagina GEWISS.

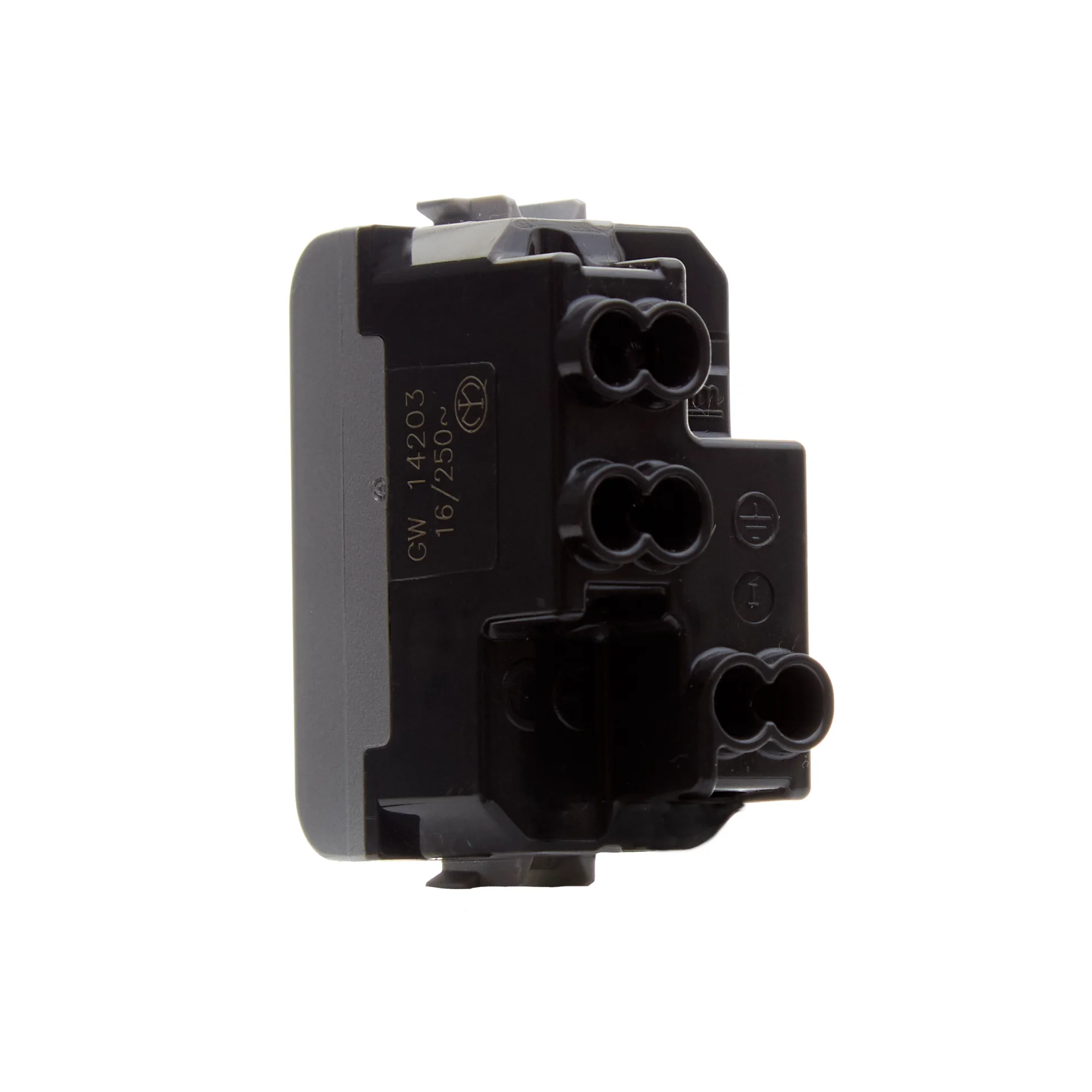

Borne cu șurub pentru conectarea conductorilor

GW14203 utilizează borne cu șurub. Pentru conductoare torsadate, capacitatea de strângere este cuprinsă între 0.75mm² și maximum 2 x 4mm².

Pentru conductoare solide, intervalul este de la 0.5mm² până la maximum 2 x 2.5mm². Rezistența prinderii bornei la tracțiunea cablului este mai mare de 50N.

Aceste valori ajută la verificarea compatibilității mecanice dintre conductor și borna prizei. Secțiunea efectivă utilizată trebuie însă să corespundă instalației și cerințelor proiectului electric.

Caracteristici constructive ale prizei GW14203

Rezistența izolației este mai mare de 5MΩ. Rezistența la tensiunea de test este de 2000V la 50Hz timp de 1 minut.

Pentru funcționarea prelungită sunt indicate 10.000 de schimbări de poziție la curentul nominal, 250V AC și cosφ 0.8.

Termopresiunea cu bilă este de 125°C, iar testul cu fir incandescent este de 850°C. Aceste valori oferă repere tehnice concrete pentru modelul GW14203 și permit compararea lui cu alte prize modulare pe baza specificațiilor reale.

Ce verifici înainte de alegerea GW14203?

Verifică mai întâi standardul prizei. GW14203 este standard italian, tip P11-P17.

Verifică apoi configurația electrică. Modelul este 2P+E, de 16A la 250V AC.

Dimensiunea modulară este următorul criteriu. GW14203 ocupă 1 modul și trebuie integrată într-o configurație ChoruSmart compatibilă.

Finisajul este titan lucios. Dacă aparatajul existent folosește altă culoare sau altă familie, trebuie verificată varianta corespunzătoare.

În final, tipul de fișă trebuie să corespundă prizei P11-P17 și pinilor de 4mm sau 5mm pentru care este realizat modelul.

Erori frecvente

Confundarea prizei standard italian cu alte standarde

GW14203 este o priză standard italian P11-P17. O priză germană, franceză sau de alt standard poate avea aceeași valoare de 16A, dar nu reprezintă aceeași configurație.

Alegerea doar după valoarea de 16A

Curentul nominal nu identifică singur produsul. Pentru GW14203 trebuie verificate și configurația 2P+E, standardul italian, tipul P11-P17 și formatul de 1 modul.

Presupunerea că orice priză GEWISS de 1 modul este compatibilă

GW14203 face parte din gama ChoruSmart. Formatul de 1 modul nu înseamnă compatibilitate universală cu orice sistem modular.

Confundarea diametrului pinilor cu secțiunea conductorilor

Valorile de 4mm și 5mm se referă la diametrul pinilor fișei. Valorile în mm² se referă separat la secțiunea conductorilor conectați la borne.

Întrebări frecvente

Ce tip de priză este GEWISS GW14203?

GW14203 este o priză modulară standard italian, 2P+E, 16A la 250V AC, tip P11-P17.

Câte module ocupă GW14203?

Priza GEWISS GW14203 ocupă 1 modul în sistemul modular ChoruSmart.

Ce diametru pot avea pinii fișei?

GW14203 este realizată pentru pini de conectare cu diametrul de 4mm și 5mm.

Priza GW14203 are obturatoare de protecție?

Da. GW14203 este prevăzută cu obturatoare de protecție.

Ce tip de borne are GW14203?

Priza modulară GEWISS GW14203 folosește borne cu șurub pentru conectarea conductorilor.
