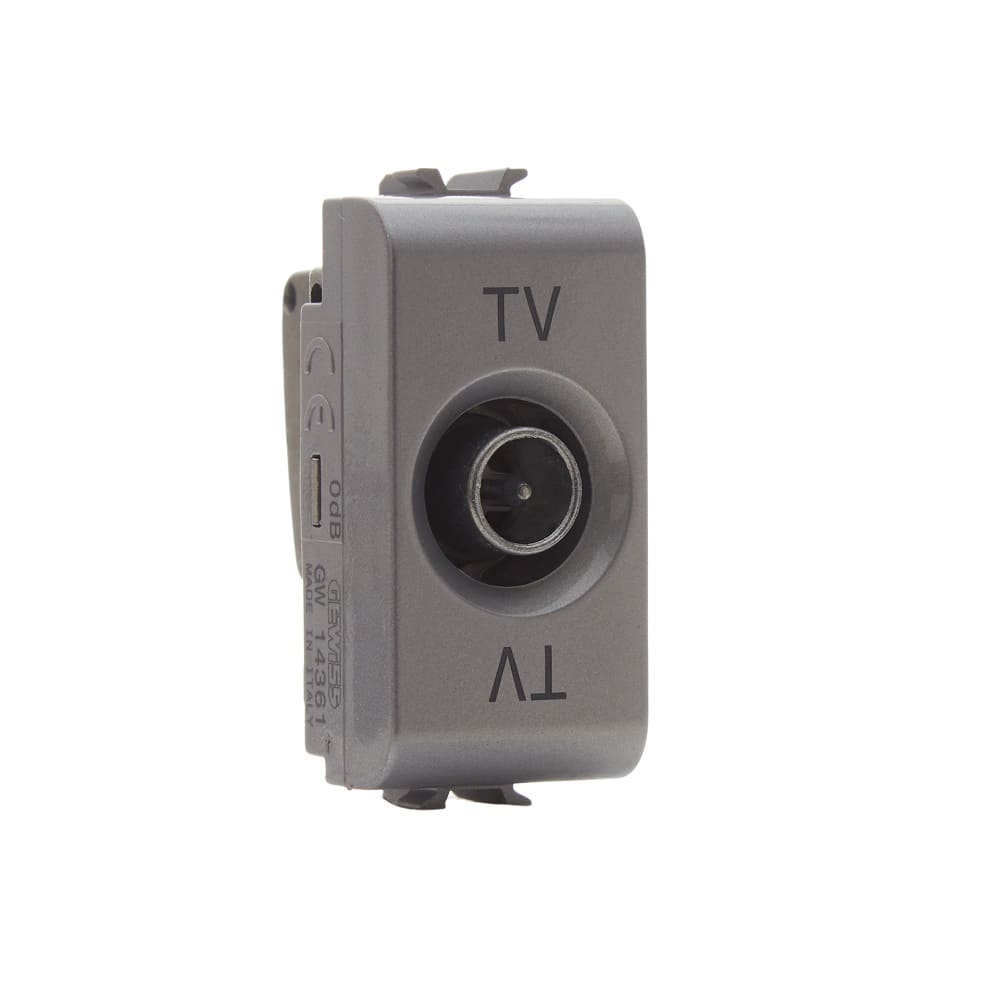

Priza TV coaxiala directa GEWISS ChoruSmart GW14361 IEC tata 1 modul titan

Priza TV GEWISS GW14361 este o priză coaxială directă de 1 modul pentru realizarea unui punct de conectare la instalația TV. Are conector frontal IEC tată de 9,5mm, funcționează în domeniul 5-2400MHz și beneficiază de ecranare clasa A. Varianta GW14361 are finisaj titan lucios și se integrează în configurații modulare ChoruSmart compatibile.

Ce face priza TV GEWISS GW14361

Priza TV GEWISS GW14361 aduce semnalul coaxial al instalației într-un punct modular accesibil pentru conectarea televizorului, receptorului sau altui echipament compatibil. Conexiunea frontală se realizează prin conectorul IEC tată de 9,5mm.

Este o priză TV directă, destinată unui punct final al traseului coaxial. Nu trebuie confundată cu o priză de trecere, utilizată în configurații în care semnalul continuă mai departe către un alt punct al instalației.

Priză TV directă pentru punct final

Caracterul direct al modelului GW14361 este unul dintre principalele criterii de alegere. Într-o instalație coaxială, tipul prizei trebuie corelat cu modul în care este distribuit semnalul și cu poziția prizei în traseu.

Dacă instalația este proiectată cu un punct terminal, o priza TV GEWISS directă poate fi soluția corespunzătoare. Dacă traseul trebuie continuat către alte prize, trebuie verificat dacă schema necesită un model de trecere.

Domeniu de frecvență 5-2400MHz

GW14361 funcționează în domeniul de frecvență 5-2400MHz. Această caracteristică trebuie verificată împreună cu restul componentelor instalației coaxiale, astfel încât priza, cablul și echipamentele conectate să fie compatibile.

Domeniul de frecvență nu descrie singur performanța întregului traseu. Calitatea semnalului depinde și de cablul coaxial, lungimea traseului, conectori și celelalte componente de distribuție utilizate.

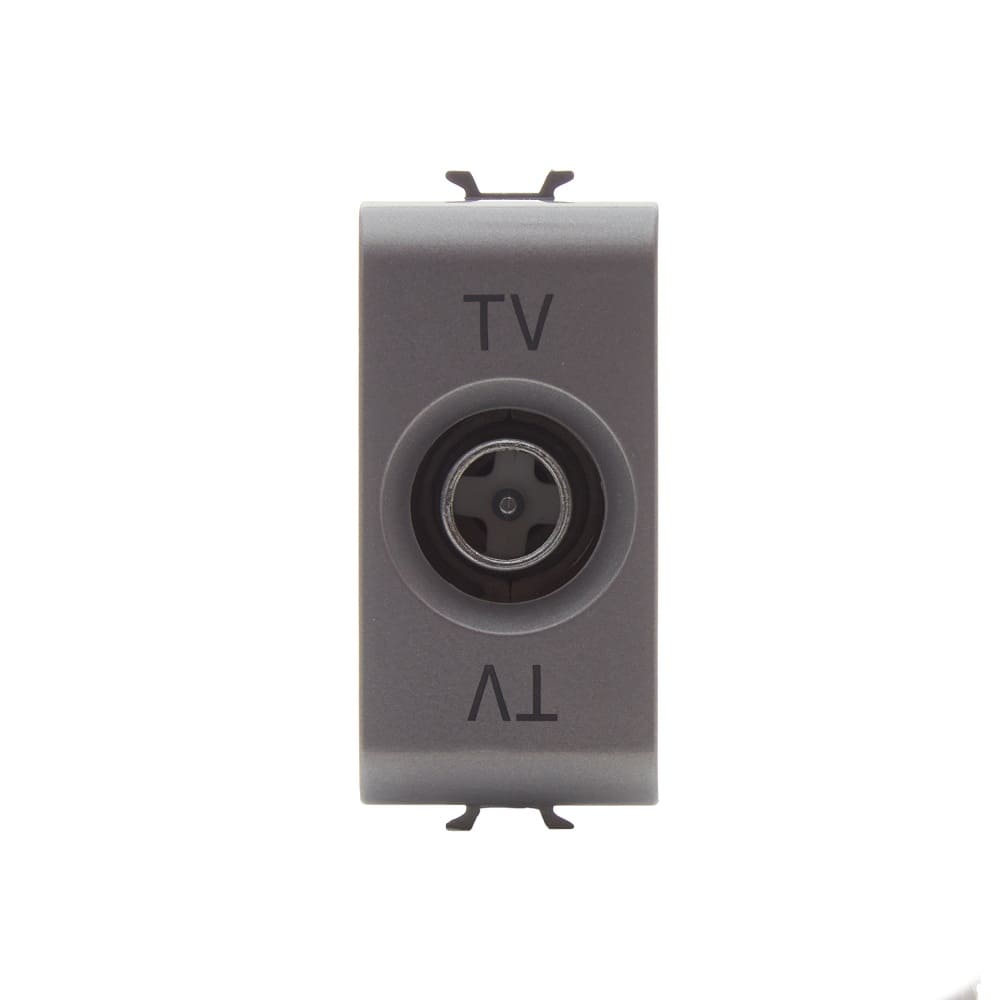

Conector IEC tată de 9,5mm

Priza TV GEWISS GW14361 are pe partea frontală un conector IEC tată de 9,5mm. Cablul care face legătura cu televizorul sau receptorul trebuie să aibă un conector compatibil cu această geometrie.

Conectorul IEC tată nu trebuie confundat cu un conector IEC mamă sau cu un conector de tip F. Deși toate sunt întâlnite în instalații coaxiale, au forme și moduri de conectare diferite.

Ecranare clasa A

GW14361 are ecranare clasa A. Această caracteristică este relevantă pentru limitarea interferențelor electromagnetice dintre semnalul transportat prin instalația coaxială și mediul exterior.

Pentru un traseu bine ecranat, nu este suficient ca doar priza să aibă această caracteristică. Cablul, mufele și celelalte accesorii trebuie alese astfel încât întregul ansamblu să păstreze nivelul de ecranare necesar instalației.

Trecere alimentare până la 24V și 500mA

Priza TV GEWISS GW14361 permite trecerea alimentării la distanță prin traseul coaxial, în limita maximă declarată de 24V și 500mA. Funcția este relevantă în instalațiile în care anumite echipamente utilizează alimentare transmisă pe cablul coaxial.

Priza nu produce și nu transformă tensiunea. Ea permite doar trecerea alimentării existente prin traseu, în limitele electrice prevăzute pentru produs.

1 modul ChoruSmart și finisaj titan

GW14361 ocupă 1 modul în sistemul ChoruSmart. Această lățime modulară trebuie luată în calcul atunci când priza este combinată cu alte mecanisme în același suport.

Finisajul este titan lucios. Culoarea are rol estetic și trebuie aleasă după ce sunt confirmate tipul prizei, sistemul modular, conectorul și celelalte caracteristici tehnice necesare.

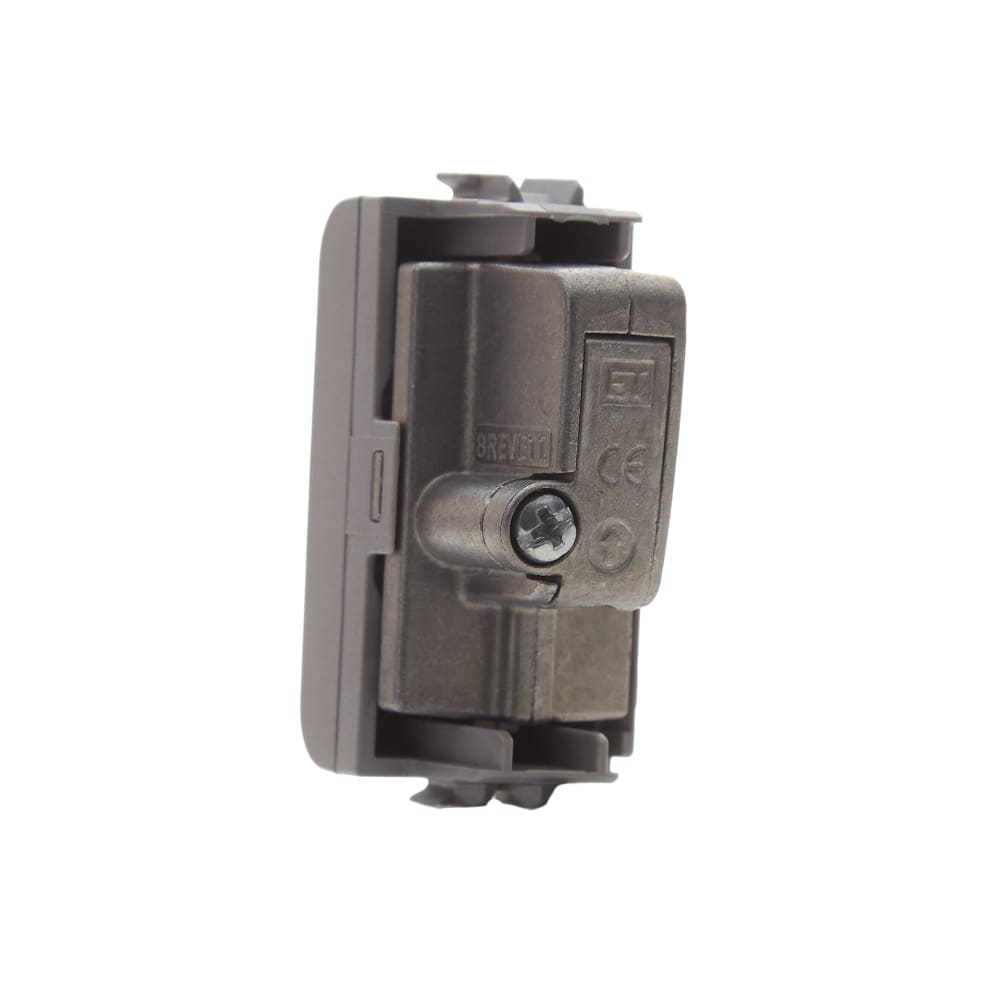

Conectarea cablului coaxial

Fixarea cablului coaxial în mecanism se realizează cu șurub. Pregătirea corectă a conductorului central și a ecranului este importantă pentru realizarea unei conexiuni stabile.

O priza TV GEWISS aleasă corect poate avea performanțe slabe dacă terminarea cablului este realizată necorespunzător. Montajul trebuie să evite deteriorarea ecranului, contactele incomplete și scurtcircuitele între conductorul central și tresa cablului.

Ce verifici înainte de cumpărare

Alege GW14361 dacă ai nevoie de o priza TV GEWISS directă, cu conector IEC tată de 9,5mm, domeniu 5-2400MHz și format de 1 modul. Verifică și dacă finisajul titan și sistemul ChoruSmart corespund configurației de aparataj deja utilizate.

• Tip produs: priză TV coaxială directă.
• Producător: GEWISS.
• Gamă: ChoruSmart.
• Cod: GW14361.
• Conector frontal: IEC tată 9,5mm.
• Domeniu de frecvență: 5-2400MHz.
• Ecranare: clasa A.
• Trecere alimentare: maximum 24V / 500mA.
• Număr module: 1.
• Finisaj: titan lucios.
• Fixare cablu: cu șurub.

Pentru alte configurații poți consulta prizele GEWISS Chorus, gama GEWISS Chorus Monochrome și selecția de produse GEWISS.

Erori frecvente

Confundarea prizei directe cu una de trecere. GW14361 este o priză directă. Dacă instalația coaxială trebuie continuată către alte puncte, schema poate necesita un alt tip de priză.

Confundarea conectorului IEC tată cu IEC mamă. GW14361 are conector frontal IEC tată de 9,5mm. Cablul utilizat trebuie să aibă terminația corespunzătoare.

Alegerea doar după finisajul titan. Pentru o priza TV GEWISS trebuie verificate mai întâi tipul direct, conectorul IEC, domeniul 5-2400MHz și configurația de 1 modul.

Ignorarea calității terminării cablului. Un contact coaxial realizat incorect poate afecta semnalul chiar dacă priza și cablul sunt compatibile. Conductorul central și ecranul trebuie conectate corect.

Întrebări frecvente

La ce se folosește GEWISS GW14361?

Priza TV GEWISS GW14361 se folosește pentru realizarea unui punct modular de conectare la o instalație coaxială TV. Este un model direct, cu conector frontal IEC tată de 9,5mm.

GW14361 este o priză TV directă?

GEWISS GW14361 este o priză TV directă destinată utilizării ca punct de conectare în schema coaxială. Nu este un model de trecere pentru continuarea traseului către o altă priză.

Ce tip de conector are GW14361?

Priza TV GEWISS GW14361 are conector frontal IEC tată de 9,5mm. Cablul de legătură trebuie să folosească o terminație compatibilă cu acest conector.

Ce frecvențe suportă GW14361?

GEWISS GW14361 funcționează în domeniul 5-2400MHz. Restul instalației coaxiale trebuie să fie compatibil cu frecvențele utilizate de sistemul de distribuție.

Câte module ocupă GW14361?

Priza TV GEWISS GW14361 ocupă 1 modul în sistemul ChoruSmart. Spațiul trebuie luat în calcul împreună cu celelalte mecanisme instalate în același suport.
