Priza industriala fixa GEWISS IEC 309 HP GW62227H 2P+E 16A 230V 6h 10 grade IP66/IP67

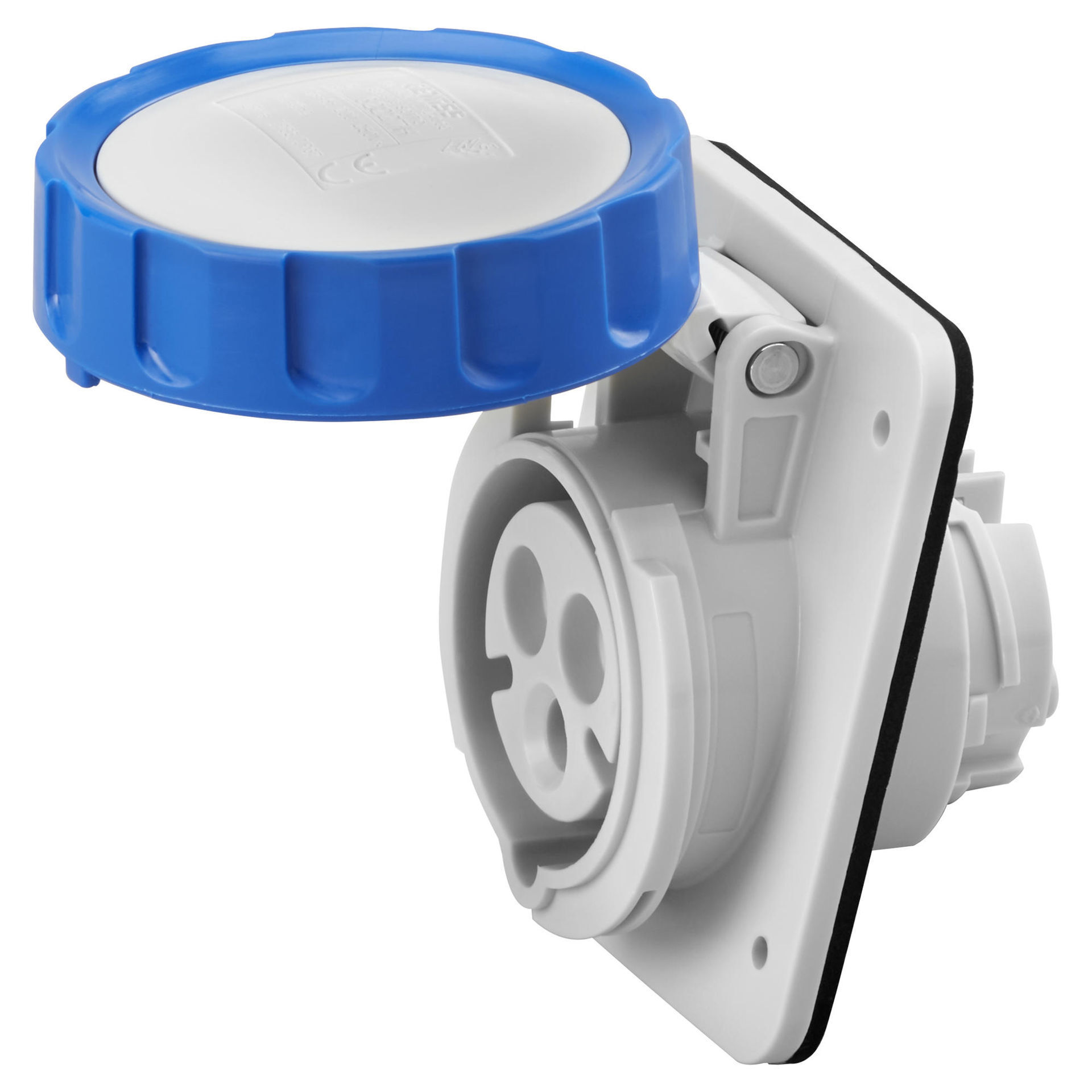

Priza industrială fixă GEWISS IEC 309 HP GW62227H este o priză 2P+E de 16A pentru 200-250V, cu referință 6h și montaj încastrat înclinat la 10°. Este potrivită atunci când instalația cere un punct fix de conectare IEC 309 și trebuie respectată exact configurația dintre priză și fișa utilizată. Varianta GW62227H are protecție IP66/IP67, rezistență mecanică IK09, culoare albastră și o flanșă de 85x75 mm.

Când este potrivită priza industrială GW62227H

GW62227H este alegerea potrivită când punctul de alimentare trebuie să fie fix, configurația este 2P+E, curentul nominal este 16A, iar tensiunea necesară se încadrează între 200 și 250V. Referința 6h trebuie să corespundă fișei industriale cu care priza va fi utilizată.

Aceste caracteristici trebuie verificate împreună. O altă priză de 16A poate avea un număr diferit de poli, o altă tensiune sau o altă poziție a contactului de protecție. Aspectul apropiat nu este suficient pentru a confirma compatibilitatea.

Montaj încastrat și înclinare la 10°

Priza industrială GEWISS GW62227H este o variantă fixă pentru montaj încastrat, cu corpul prizei înclinat la 10°. Această construcție o diferențiază de prizele mobile drepte și de alte variante fixe din gama IEC 309.

Înclinarea de 10° face parte din geometria produsului și trebuie luată în calcul atunci când este verificat spațiul disponibil pentru integrarea prizei. Flanșa are dimensiuni de 85x75 mm, un reper util pentru identificarea variantei și pentru corelarea cu suprafața de montaj prevăzută în proiect.

De ce contează configurația 2P+E

GW62227H are trei contacte în configurația 2P+E: doi poli și contact de protecție. Numărul de contacte trebuie să corespundă fișei și echipamentului pentru care este realizat punctul de alimentare.

Configurația 2P+E nu trebuie confundată cu variantele 3P+E sau 3P+N+E. Chiar dacă două prize au același amperaj și fac parte din aceeași familie IEC 309 HP, numărul de poli poate face diferența dintre o conexiune compatibilă și una nepotrivită.

16A și 200-250V: verificarea electrică de bază

Priza GEWISS GW62227H are curent nominal de 16A și tensiune nominală de 200-250V la 50/60Hz. În utilizarea comercială, această configurație este asociată frecvent cu alimentarea de 230V, însă domeniul tehnic declarat pentru produs rămâne 200-250V.

Amperajul și tensiunea trebuie verificate înainte de cumpărare împreună cu numărul de poli și referința orară. Alegerea doar după expresia „priză industrială 16A” nu identifică suficient de precis această variantă.

Ce înseamnă referința 6h

La priza industrială GW62227H, 6h indică poziția de referință a contactului de protecție. Aceasta face parte din codificarea mecanică utilizată pentru prizele și fișele IEC 309 și ajută la separarea configurațiilor destinate unor tensiuni și aplicații diferite.

Dacă priza este aleasă pentru a lucra cu o fișă existentă, referința 6h trebuie verificată împreună cu 2P+E și 16A. Culoarea albastră este un reper vizual util, dar nu înlocuiește verificarea configurației complete.

Protecție IP66/IP67 pentru varianta GW62227H

Documentația actuală a produsului indică protecție IP66/IP67. Aceasta este clasificarea specifică prizei GW62227H și trebuie corelată cu cerințele mediului și cu restul componentelor conexiunii.

Pentru utilizator, valoarea IP este importantă atunci când punctul de conectare este amplasat într-o zonă unde protecția împotriva factorilor externi reprezintă un criteriu de selecție. Nivelul de protecție al unei conexiuni complete depinde însă de ansamblul compatibil, nu doar de priza utilizată.

Rezistență mecanică IK09

Priza industrială GEWISS GW62227H are rezistență mecanică IK09. Această caracteristică descrie comportamentul carcasei la solicitări mecanice și este distinctă de clasificarea IP.

IP66/IP67 și IK09 trebuie privite ca două informații separate: una descrie protecția față de pătrunderea factorilor externi, cealaltă rezistența la impact. Împreună ajută la evaluarea produsului pentru condițiile prevăzute în proiect.

Cablare cu șurub și conductori compatibili

GW62227H folosește borne cu șurub. Capacitatea declarată este de 1-2.5 mm² pentru conductori flexibili și 1.5-4 mm² pentru conductori rigizi.

Aceste valori devin relevante atunci când cablarea instalației este deja stabilită. Tipul și secțiunea conductorilor trebuie să se încadreze în limitele prevăzute pentru produs, astfel încât alegerea prizei să fie compatibilă nu doar ca tensiune și amperaj, ci și cu configurația electrică existentă.

Integrarea într-o conexiune IEC 309

GW62227H face parte din gama GEWISS IEC 309 HP de prize și fișe industriale. Pentru o conexiune corectă, fișa utilizată trebuie să corespundă configurației prizei: 2P+E, 16A, 200-250V și 6h.

Pentru alte configurații pot fi consultate prizele și fișele industriale disponibile, iar pentru produse cu niveluri similare de protecție poate fi verificată selecția de prize și fișe industriale IP67. Gama GEWISS permite identificarea și altor componente ale aceluiași producător.

Ce verifici înainte de cumpărare

Pentru GW62227H, verificarea poate fi făcută după câteva repere clare: ai nevoie de o priză industrială fixă încastrată, configurația este 2P+E, curentul nominal este 16A, tensiunea este 200-250V, iar poziția contactului de protecție este 6h.

După confirmarea compatibilității electrice, verifică formatul de montaj, flanșa de 85x75 mm și secțiunea conductorilor. Dacă unul dintre aceste criterii nu corespunde proiectului, trebuie aleasă o variantă adaptată configurației respective.

Erori frecvente

Alegerea GW62227H doar pentru că este o priză de 16A

Priza industrială GEWISS GW62227H are 16A, dar trebuie să corespundă și configurația 2P+E, tensiunea 200-250V și poziția 6h. Amperajul singur nu confirmă compatibilitatea.

Confundarea prizei fixe cu o priză mobilă

GW62227H este o priză cu montaj fix încastrat și înclinare la 10°. O priză mobilă are alt rol și altă construcție, chiar dacă poate utiliza aceeași configurație electrică.

Presupunerea compatibilității doar după culoarea albastră

Culoarea albastră ajută la identificarea vizuală, dar nu este suficientă. Pentru GW62227H trebuie verificate 2P+E, 16A, 200-250V și referința 6h.

Ignorarea tipului de montaj

GW62227H are montaj încastrat și corp înclinat la 10°. Dacă proiectul necesită montaj aparent, mobil sau altă geometrie, trebuie verificată o variantă concepută pentru acea configurație.

Întrebări frecvente

Ce tip de priză este GEWISS GW62227H?

Priza industrială GEWISS GW62227H este o priză fixă cu montaj încastrat, înclinată la 10°, în configurație 2P+E, 16A și 200-250V.

GW62227H este o priză industrială de 230V?

Da. GW62227H are tensiune nominală declarată de 200-250V și este utilizată comercial în configurația de 230V compatibilă.

Ce înseamnă 6h la GW62227H?

La priza GEWISS GW62227H, referința 6h indică poziția contactului de protecție și trebuie să corespundă fișei industriale utilizate.

Ce protecție are priza GW62227H?

Priza industrială GEWISS GW62227H are protecție IP66/IP67 și rezistență mecanică IK09.

Ce dimensiuni are flanșa GW62227H?

Priza GEWISS GW62227H are flanșa de 85x75 mm, iar corpul prizei este înclinat la 10°.
