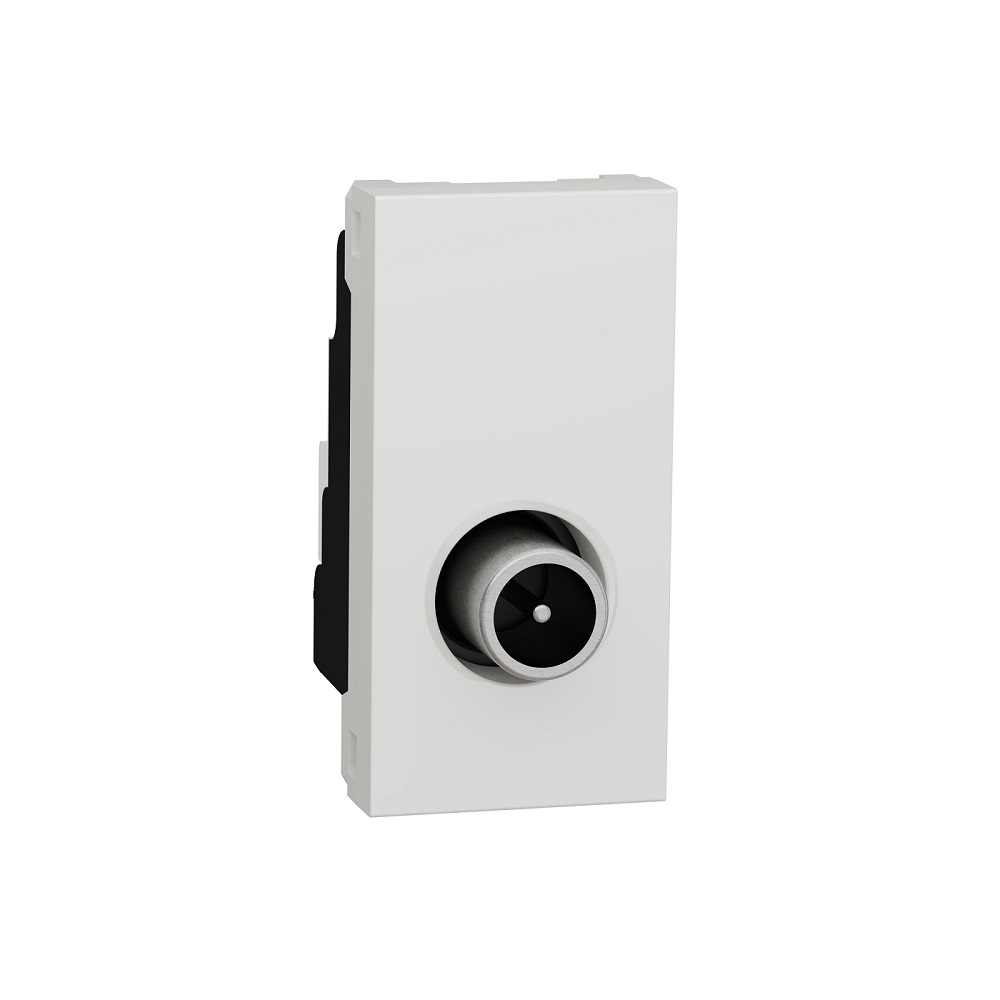

Priza TV tată SCHNEIDER Noua Unica NU346118 este un mecanism individual de 1 modul pentru realizarea unei conexiuni TV prin conector tată IEC de 9,52 mm. Schneider declară o atenuare de traseu de 1,5 dB pentru semnalul TV și permite trecerea curentului continuu. Varianta NU346118 este alb RAL 9003, cu finisaj lucios, montaj încastrat și fixare prin clipsare. Mecanismul are dimensiuni de 45 x 22,5 x 35,5 mm și grad de protecție IP20.
Pentru alegerea corectă trebuie verificate în primul rând tipul conectorului IEC tată de 9,52 mm, formatul individual și ocuparea de 1 modul. În gama Noua Unica există și alte prize TV sau coaxiale, inclusiv variante cu alt număr de module și alte tipuri de conector. Referința NU346118 este astfel cel mai sigur reper pentru identificarea acestei variante.
Priză TV tată SCHNEIDER Noua Unica NU346118
Schneider identifică NU346118 drept priză TV tată individuală de 1 modul. Produsul este un mecanism pentru suport media și comunicații, destinat integrării în sistemul modular Noua Unica.
Caracterul „individual” este important la diferențierea față de prizele TV intermediare sau față de mecanismele care combină mai multe funcții media. NU346118 oferă o singură conexiune TV prin conectorul specificat de producător.
Într-o configurație completă Noua Unica, mecanismul se asociază cu suportul și rama corespunzătoare numărului total de module utilizate.
Conector TV tată IEC 9,52 mm
Conectorul declarat pentru NU346118 este tată IEC 9,52 mm. Acest detaliu trebuie verificat înaintea alegerii deoarece prizele pentru semnal TV pot utiliza conectori diferiți, chiar dacă toate sunt destinate cablurilor coaxiale.
Tipul IEC de 9,52 mm nu trebuie confundat cu un conector coaxial tip F. Schneider oferă separat în gama Noua Unica și mecanisme cu conector F, care au alte referințe.
Dacă echipamentul sau cablul care urmează să fie conectat necesită un alt tip de interfață, simpla identificare „priză TV” nu este suficientă.
Atenuare de traseu de 1,5 dB pentru semnal TV
Schneider declară pentru priza TV NU346118 o atenuare de traseu de 1,5 dB pentru semnalul TV. Această valoare descrie pierderea de semnal asociată mecanismului în condițiile declarate de producător.
Este o informație mai utilă decât formulări generale precum „semnal perfect” sau „recepție fără interferențe”. Calitatea efectivă a recepției TV depinde și de cablul coaxial, lungimea traseului, conectori, distribuție și nivelul semnalului disponibil în instalație.
Priza nu trebuie astfel prezentată ca garantând singură o anumită calitate a imaginii.
Permite trecerea curentului continuu
Fișa tehnică declară pentru NU346118 flux de curent continuu: da. Această caracteristică aparține mecanismului exact și merită păstrată în descrierea tehnică.
Informația nu trebuie transformată într-o recomandare privind alimentarea unui anumit echipament sau într-o schemă de conectare. Compatibilitatea întregului sistem coaxial trebuie verificată conform echipamentelor și instalației utilizate.
1 modul în sistemul Noua Unica
Priza TV tată SCHNEIDER NU346118 ocupă 1 modul. Formatul compact trebuie luat în calcul atunci când sunt combinate mai multe mecanisme într-o configurație Noua Unica.
Un modul descrie spațiul ocupat în sistemul de aparataj și nu tipul conectorului sau numărul de conexiuni TV. Pentru NU346118 există un singur conector TV tată, iar mecanismul ocupă un modul.
Această diferențiere este utilă atunci când se alege suportul de fixare și rama pentru configurația finală.
NU346118 față de varianta de 2 module
Schneider oferă separat și NU346218, o priză TV tată individuală de 2 module. Aceasta este o referință diferită față de NU346118.
NU346118 este varianta de 1 modul și are lățimea de 22,5 mm. Alegerea dintre cele două formate trebuie făcută în funcție de configurația modulară dorită, nu doar după funcția TV.
Codurile apropiate fac verificarea MPN-ului importantă înaintea comenzii.
NU346118 față de priza coaxială tip F
În gama Noua Unica există și mecanisme pentru conexiune coaxială tip F, precum NU346818. Acestea nu trebuie confundate cu NU346118.
Diferența principală este interfața: NU346118 folosește conector TV tată IEC 9,52 mm. O priză tip F utilizează alt standard de conectare și este identificată prin altă referință.
Înainte de cumpărare trebuie verificat conectorul necesar echipamentului și cablajului existent.
Montaj încastrat și fixare prin clipsare
Priza TV SCHNEIDER Noua Unica NU346118 este destinată montajului încastrat, iar mecanismul se fixează prin clipsare în configurația prevăzută de sistem.
Fixarea prin clipsare descrie integrarea mecanică a prizei în suportul Noua Unica. Nu trebuie confundată cu modul în care este realizată conexiunea cablului coaxial.
Instalarea și terminarea cablului trebuie realizate conform documentației producătorului și configurației instalației TV.
Dimensiuni de 45 x 22,5 x 35,5 mm
NU346118 are 45 mm înălțime, 22,5 mm lățime și 35,5 mm adâncime. Adâncimea de montaj declarată este de asemenea de 35,5 mm.
Lățimea de 22,5 mm corespunde formatului de 1 modul și ajută la diferențierea acestei variante de mecanismele Noua Unica de 2 module.
Dimensiunile sunt relevante pentru integrarea fizică, dar nu înlocuiesc verificarea conectorului și a referinței NU346118.
Alb RAL 9003 cu finisaj lucios
Varianta NU346118 este alb RAL 9003, cu finisaj lucios. Placa centrală este realizată din termoplastic ABS stabilizat UV.
Aceste caracteristici permit coordonarea vizuală cu celelalte mecanisme și rame Noua Unica în finisaj alb. Totuși, culoarea nu este suficientă pentru identificarea produsului, deoarece numeroase mecanisme din gamă folosesc același finisaj.
Placă centrală din ABS stabilizat UV
Schneider declară pentru placa centrală termoplastic ABS stabilizat UV. Este o specificație mai precisă decât simpla mențiune „termoplastic” din datele actuale ETBM.
Materialul poate fi comunicat factual fără promisiuni precum „nu se decolorează niciodată” sau „rezistență nelimitată”. Stabilizarea UV este caracteristica declarată de producător.
Grad de protecție IP20
NU346118 are grad de protecție IP20. Această clasificare trebuie păstrată ca valoare tehnică, fără extinderea sa la afirmații despre protecția împotriva apei sau utilizarea în orice condiții de mediu.
Gradul IP al mecanismului nu trebuie confundat nici cu gradul de protecție al întregului ansamblu în care este montat.
Mecanismul, suportul și rama sunt componente diferite
NU346118 reprezintă mecanismul prizei TV. În sistemul modular Noua Unica, suportul de fixare și rama decorativă sunt componente separate.
Pentru o configurație completă trebuie verificat numărul total de module și alese componentele corespunzătoare. Formatul de 1 modul al prizei permite combinarea ei cu alte mecanisme atunci când suportul și rama sunt dimensionate pentru configurația rezultată.
Cum identifici exact SCHNEIDER NU346118?
Identificarea completă este priză TV tată + SCHNEIDER + Noua Unica + individuală + IEC 9,52 mm + 1 modul + NU346118.
ETBM identifică produsul prin SKU SD01260 și EAN 3606489467821. Referința NU346118 rămâne însă reperul principal pentru separarea acestei prize de variantele de 2 module și de prizele cu conector coaxial tip F.
Erori frecvente
Confundarea conectorului IEC cu un conector tip F
NU346118 utilizează conector TV tată IEC 9,52 mm. Prizele cu conector F reprezintă variante separate.
Alegerea doar după denumirea „priză TV”
Trebuie verificat tipul conectorului, formatul de 1 modul și referința exactă. Prizele TV din aceeași gamă nu sunt toate identice.
Confundarea unui modul cu numărul de conexiuni
NU346118 ocupă 1 modul și are un singur conector TV tată. „1 modul” descrie spațiul ocupat în sistemul Noua Unica.
Presupunerea că priza garantează singură calitatea semnalului
Schneider declară o atenuare de traseu de 1,5 dB. Calitatea recepției depinde însă de întregul traseu coaxial și de nivelul semnalului disponibil.
Confundarea mecanismului cu un set complet
NU346118 este mecanismul prizei TV. Suportul de fixare și rama decorativă sunt componente separate ale configurației Noua Unica.
Întrebări frecvente
Ce conector are priza TV SCHNEIDER NU346118?
Priza TV SCHNEIDER NU346118 utilizează un conector tată IEC de 9,52 mm.
Câte module ocupă NU346118?
Priza ocupă 1 modul în sistemul modular Noua Unica și are lățimea de 22,5 mm.
Ce atenuare are priza TV NU346118?
Schneider declară o atenuare de traseu de 1,5 dB pentru semnalul TV.
NU346118 permite trecerea curentului continuu?
Da. Fișa tehnică Schneider declară flux de curent continuu pentru această referință.
Care este diferența dintre NU346118 și NU346218?
Ambele sunt prize TV tată individuale Noua Unica, însă NU346118 este varianta de 1 modul, iar NU346218 este varianta de 2 module.
