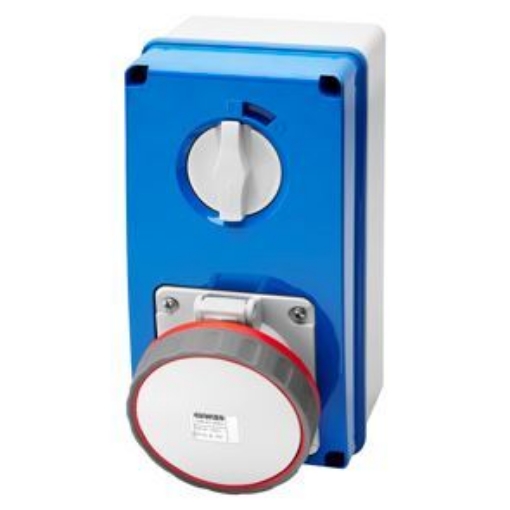

Priza industrială interblocată 63A GEWISS GW67264N este o priză fixă verticală din gama IB, cu configurație 3P+N+E, tensiune nominală 380-415V, frecvență 50/60Hz și poziție de referință 6h. Modelul are grad de protecție IP67 și rezistență mecanică IK08 și este destinat distribuției energiei electrice în aplicații industriale și comerciale compatibile cu această configurație.
Elementul funcțional important al prizei este interblocarea mecanică. Sistemul permite conectarea sau deconectarea fișei numai când întrerupătorul este în poziția deschis, iar întrerupătorul poate fi închis numai după introducerea fișei. GW67264N este astfel o variantă pentru proiectele care cer explicit un punct de conectare interblocat, nu doar o priză industrială fixă de 63A.
Configurația prizei industriale interblocate GEWISS GW67264N
Priza industrială interblocată GEWISS GW67264N are curent nominal de 63A și configurație 3P+N+E. Tensiunea nominală indicată în datele tehnice ale producătorului este 380-415V, iar frecvența este 50/60Hz. Poziția de referință este 6h.
Alegerea nu trebuie făcută doar după valoarea de 63A. În gama prizelor industriale există variante cu același curent nominal, dar cu alt număr de poli, alt domeniu de tensiune sau altă poziție de referință. Pentru acest cod trebuie să corespundă întreaga configurație: 63A, 3P+N+E, 380-415V și 6h.
GW67264N face parte din gama GEWISS IB, o familie de prize industriale cu interblocare conform standardului IEC 309. Gama include variante diferite ca structură și parametri electrici, ceea ce face importantă verificarea codului și a configurației necesare înainte de alegere.
Cum funcționează interblocarea mecanică?
Priza industrială interblocată GEWISS GW67264N utilizează o interblocare mecanică între conexiunea fișei și dispozitivul de comutare. Fișa poate fi conectată și deconectată numai cu întrerupătorul în poziția deschis. La rândul său, întrerupătorul poate fi închis numai atunci când fișa este introdusă.
Această funcție este diferența practică majoră față de o priză industrială fixă fără interblocare. Dacă proiectul prevede o priză interblocată, simpla alegere a unei prize de 63A cu aceeași tensiune nu este suficientă. Tipul constructiv și mecanismul de interblocare trebuie să corespundă cerinței instalației.
Pentru alte configurații pot fi consultate gamele de prize și fișe industriale și prize și fișe industriale IP67.
Protecție IP67 și rezistență mecanică IK08
Priza industrială GEWISS GW67264N are grad de protecție IP67 și rezistență mecanică IK08. Cele două clasificări trebuie analizate separat. IP67 descrie protecția oferită de carcasă față de pătrunderea corpurilor solide și a apei în condițiile asociate clasificării, iar IK08 exprimă rezistența mecanică la impact.
Aceste caracteristici sunt relevante pentru distribuția electrică în medii industriale și comerciale, dar nu înlocuiesc verificarea compatibilității electrice. Două prize IP67 de 63A nu sunt automat echivalente dacă diferă configurația polilor, tensiunea sau poziția de referință.
Temperatura de funcționare declarată pentru GW67264N este cuprinsă între -25°C și +40°C. Această valoare trebuie diferențiată de parametrii utilizați în testarea materialelor. Producătorul indică termo-presiune cu bilă la 125°C pentru priza IB și 80°C pentru partea inferioară, respectiv încercare cu fir incandescent la 850°C pentru priză și 650°C pentru partea inferioară.
Construcție verticală cu partea inferioară inclusă
Priza industrială interblocată GEWISS GW67264N este o variantă verticală și este prevăzută cu partea inferioară, respectiv cutia de montare pe spate. Produsul este versiunea SBF, fără bază suport pentru siguranțe. Aceste elemente constructive contează atunci când proiectul cere exact această configurație și nu o variantă fără cutie posterioară sau cu alt sistem de protecție.
Versiunile de 63A din această familie sunt echipate cu un contact pilot. Pentru GW67264N, producătorul indică și patru capace filetate din material izolant, cu diametrul de 25mm, ca accesorii furnizate. Nu trebuie presupusă includerea altor accesorii care nu sunt specificate pentru acest cod.
Când este potrivită priza industrială GEWISS GW67264N?
Priza industrială interblocată 63A GEWISS GW67264N este relevantă pentru distribuția energiei electrice în sectorul industrial și comercial atunci când instalația cere simultan o priză fixă verticală interblocată, configurație 3P+N+E, tensiune de 380-415V, referință 6h și protecție IP67.
Produsul nu trebuie ales doar pentru că instalația necesită o priză industrială de 63A. O variantă 3P+E, de exemplu, are o configurație diferită față de 3P+N+E. În mod similar, aceeași valoare de amperaj poate exista pentru alte tensiuni și alte poziții de referință.
Dacă cerința este pentru o priză fără interblocare, alt număr de poli sau altă tensiune, GW67264N nu trebuie tratată ca o variantă universală. Pentru produse din aceeași marcă poate fi consultată selecția GEWISS.
Ce trebuie verificat înainte de alegere?
Primul criteriu este tipul prizei. GEWISS GW67264N este o priză industrială fixă verticală interblocată. Dacă proiectul cere o priză simplă, o fișă industrială sau o altă construcție, este necesară o altă variantă.
Al doilea criteriu este configurația electrică. Pentru GW67264N trebuie să corespundă curentul nominal de 63A, configurația 3P+N+E și domeniul de tensiune 380-415V. Frecvența nominală este 50/60Hz.
Poziția de referință 6h este un alt element care trebuie verificat. Nu este suficient ca o fișă să aibă doar același curent nominal și același număr de poli. Configurația conexiunii trebuie să corespundă integral.
În final, trebuie verificat și mediul pentru care este cerută carcasa. GW67264N are IP67, IK08 și un interval declarat al temperaturii de funcționare de la -25°C la +40°C. Aceste caracteristici pot constitui criterii eliminatorii atunci când proiectul stabilește condiții precise pentru punctul de distribuție.
Erori frecvente
Alegerea prizei GEWISS GW67264N numai după valoarea de 63A
Priza industrială GEWISS GW67264N nu este definită doar de curentul nominal. Produsul are configurație 3P+N+E, tensiune nominală 380–415V și poziție 6h. O altă priză de 63A poate avea o configurație incompatibilă.
Confundarea unei prize interblocate cu o priză industrială fixă standard
Priza GEWISS GW67264N include un sistem mecanic de interblocare. Conectarea și deconectarea fișei sunt condiționate de poziția întrerupătorului, iar acesta poate fi închis numai când fișa este introdusă. O priză fixă fără acest mecanism este un produs diferit.
Confundarea protecției IP67 cu rezistența IK08
Priza industrială GEWISS GW67264N are atât IP67, cât și IK08, însă cele două valori nu exprimă aceeași proprietate. IP67 privește protecția carcasei la pătrunderea corpurilor solide și a apei, în timp ce IK08 indică rezistența la impact.
Presupunerea compatibilității unei fișe doar după amperaj
O fișă de 63A nu este automat compatibilă cu priza GEWISS GW67264N. Trebuie să corespundă și configurația 3P+N+E, domeniul de tensiune și poziția de referință 6h.
Întrebări frecvente
Ce tip de priză este GEWISS GW67264N?
Priza GEWISS GW67264N este o priză industrială fixă verticală interblocată din gama IB. Are 63A, configurație 3P+N+E, tensiune nominală 380–415V, frecvență 50/60Hz, poziție 6h și protecție IP67.
Cum funcționează interblocarea prizei GEWISS GW67264N?
Priza interblocată GEWISS GW67264N permite conectarea și deconectarea fișei numai când întrerupătorul este în poziția deschis. Întrerupătorul poate fi închis numai după introducerea fișei.
Priza GEWISS GW67264N are protecție la impact?
Priza industrială GEWISS GW67264N are rezistență mecanică IK08, pe lângă gradul de protecție IP67. Cele două clasificări descriu proprietăți de protecție diferite.
Care este temperatura de funcționare pentru GEWISS GW67264N?
Priza industrială interblocată GEWISS GW67264N are temperatura de funcționare declarată între -25°C și +40°C.
Priza GEWISS GW67264N include cutia de montare pe spate?
Priza industrială interblocată GEWISS GW67264N este o variantă verticală cu partea inferioară, respectiv cu cutie de montare pe spate. Versiunea este fără bază suport pentru siguranțe.
