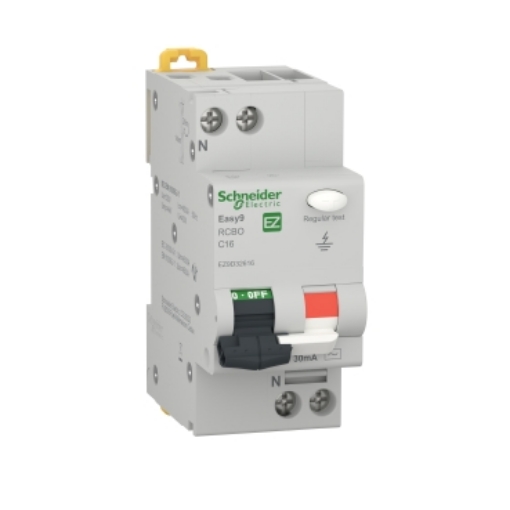

Siguranța diferențială 16A SCHNEIDER Easy9 EZ9D32616 este un întreruptor automat diferențial RCBO 1P+N care reunește protecția la suprasarcină și scurtcircuit cu protecția diferențială. Modelul are curent nominal de 16A, curba de declanșare C, sensibilitate diferențială de 30mA, clasă diferențială tip AC și capacitate de rupere de 4.5kA. Funcționează la 230V AC, 50Hz și se montează prin clipsare pe șină DIN.
Codul EZ9D32616 identifică exact varianta Easy9 de 16A, 1P+N, curba C, 30mA tip AC și 4500A. Aceste caracteristici trebuie urmărite împreună: valoarea de 16A descrie curentul nominal, 30mA sensibilitatea diferențială, iar 4.5kA capacitatea de rupere. Ele nu exprimă aceeași funcție și nu sunt interschimbabile în procesul de selecție.
Caracteristicile siguranței diferențiale 16A SCHNEIDER Easy9
Siguranța diferențială 16A SCHNEIDER Easy9 EZ9D32616 este un RCBO cu declanșare termo-magnetică și protecție diferențială integrată. Producătorul declară protecție la scurtcircuit și curenți de suprasarcină, precum și protecția persoanelor împotriva șocurilor electrice prin contact direct. Aparatul este conform IEC 61009-1.
| Criteriu |
Valoare confirmată |
Semnificație practică |
| Tip aparat |
RCBO |
Integrează protecția diferențială și protecția la supracurent. |
| Configurație |
1P+N, 1 pol protejat |
Neutrul este poziționat în stânga, iar un pol este protejat. |
| Curent nominal |
16A |
Identifică amperajul acestei variante Easy9. |
| Protecție diferențială |
30mA, tip AC, instantanee |
Definește sensibilitatea, clasa și temporizarea funcției diferențiale. |
| Curba de declanșare |
C |
Limita de declanșare magnetică este 5-10 x In. |
| Capacitate de rupere |
4500A / 4.5kA |
Este o caracteristică distinctă de sensibilitatea diferențială de 30mA. |
| Tensiune de funcționare |
230V AC, 50Hz |
Este tensiunea și frecvența declarată pentru această variantă. |
RCBO: trei funcții de protecție într-un singur aparat
Easy9 EZ9D32616 combină protecția diferențială cu protecția la suprasarcină și scurtcircuit. Acesta este un criteriu important atunci când produsul este comparat cu alte siguranțe diferențiale. Un aparat diferențial nu trebuie identificat numai după valoarea în mA, deoarece produsele RCCB și RCBO au funcții diferite.
În cazul modelului EZ9D32616, unitatea de declanșare pentru protecția la supracurent este termo-magnetică. Curba C are limita de declanșare magnetică declarată la 5-10 x In. Separat, protecția diferențială este integrată în aparat și are sensibilitatea nominală de 30mA, tip AC, cu declanșare instantanee.
Această combinație permite identificarea precisă a produsului: RCBO, 16A, 1P+N, curba C și 30mA tip AC. O siguranță automată de 16A fără funcție diferențială nu este echivalentă funcțional cu EZ9D32616, chiar dacă are aceeași curbă C și aceeași valoare a curentului nominal.
Ce înseamnă 16A și 30mA la EZ9D32616?
La siguranța diferențială SCHNEIDER EZ9D32616, 16A și 30mA reprezintă parametri diferiți. Cei 16A sunt curentul nominal al aparatului, în timp ce 30mA reprezintă sensibilitatea nominală a protecției diferențiale. Confundarea celor două valori poate conduce la compararea greșită a variantelor disponibile.
Acest aspect este relevant și pentru că familia Easy9 include RCBO-uri cu mai multe valori ale curentului nominal și ale sensibilității diferențiale. Două produse Easy9 cu 30mA pot avea amperaje diferite, iar două modele de 16A pot avea sensibilități diferențiale diferite. Codul EZ9D32616 rămâne reperul exact pentru configurația prezentată aici.
Pentru compararea produselor după amperaj poate fi consultată și selecția de siguranțe automate 16A, ținând cont că nu toate aparatele din această categorie includ protecție diferențială.
Tip AC, curba C și declanșare instantanee
Protecția diferențială a modelului EZ9D32616 este de tip AC și are sensibilitatea de 30mA. Temporizarea protecției diferențiale este declarată ca instantanee. Tipul AC trebuie tratat ca o caracteristică separată de curba C: cele două litere descriu funcții diferite ale aparatului.
Curba C aparține funcției de protecție la supracurent și este asociată unității de declanșare termo-magnetice. Schneider declară pentru această curbă o limită de declanșare magnetică de 5-10 x In. Tipul AC, în schimb, definește clasa protecției diferențiale. Prin urmare, formularea completă „curba C, tip AC” nu reprezintă o repetare, ci două specificații distincte.
Configurația 1P+N și alimentarea la 230V AC
Siguranța diferențială SCHNEIDER Easy9 EZ9D32616 are configurație 1P+N, cu un pol protejat și neutrul poziționat în stânga. Tensiunea de funcționare este 230V AC la 50Hz, iar tensiunea nominală de ținere la impuls Uimp este 4kV.
Configurația 1P+N trebuie verificată ca parte a identificării aparatului și nu trebuie redusă la denumirea generică de „2 poli”. Fișa tehnică precizează explicit un pol protejat și poziția neutrului în stânga. Aceste informații ajută la diferențierea modelului de alte configurații disponibile în aparatajul modular.
Dimensiuni și montaj în tabloul electric
RCBO-ul SCHNEIDER Easy9 EZ9D32616 are lățimea de 36mm, înălțimea de 82mm și adâncimea de 70.5mm. Producătorul declară 4 pași de 9mm pe rând. Montajul este clipsabil, pe șină DIN, ceea ce permite integrarea în tablouri modulare compatibile cu aceste caracteristici.
Dimensiunea de 36mm este utilă pentru verificarea spațiului disponibil în tablou. Configurația electrică 1P+N și lățimea fizică sunt informații diferite: prima descrie polii aparatului, iar cea de-a doua indică spațiul efectiv necesar pentru montaj.
Gradul de protecție declarat este IP20 pentru aparat și IP40 în carcasă modulară. Aceste valori nu trebuie confundate cu sensibilitatea diferențială de 30mA. IP-ul descrie gradul de protecție al aparatului sau al ansamblului în condiția declarată, în timp ce valoarea de 30mA aparține funcției diferențiale.
Pentru alte aparate ale aceluiași producător poate fi consultată gama SCHNEIDER, păstrând la comparație tipul aparatului, configurația de poli și parametrii electrici necesari.
Ce diferențiază EZ9D32616 de alte variante Easy9?
EZ9D32616 trebuie identificat prin combinația 16A, 1P+N, curba C, 30mA tip AC și capacitate de rupere 4.5kA. Familia Easy9 include variante apropiate ca aspect și construcție, dar cu alte valori nominale. De exemplu, existența unei variante de 10A sau 20A nu înseamnă că aceasta este substituibilă cu modelul de 16A.
Același principiu se aplică sensibilității diferențiale. Schneider listează în gamă variante de 10mA, 30mA și 300mA, precum și capacități de rupere de 4500A și 6000A. Prin urmare, verificarea codului EZ9D32616 elimină ambiguitatea atunci când sunt comparate produse Easy9 cu specificații apropiate.
Erori frecvente la alegerea unei siguranțe diferențiale 16A
Alegerea produsului doar pentru că este de 16A
Valoarea de 16A nu identifică singură modelul. EZ9D32616 este RCBO 1P+N, curba C, 30mA tip AC și 4.5kA. Alte aparate de 16A pot avea alt tip de protecție, altă configurație sau alte caracteristici diferențiale.
Confundarea unui RCBO cu un aparat exclusiv diferențial
EZ9D32616 include protecție la suprasarcină și scurtcircuit, pe lângă funcția diferențială. Identificarea produsului drept RCBO este importantă atunci când este comparat cu alte tipuri de aparate diferențiale.
Confundarea curbei C cu tipul diferențial AC
Curba C descrie caracteristica declanșării pentru protecția la supracurent, iar tipul AC descrie clasa protecției diferențiale. Sunt două specificații independente și trebuie verificate separat.
Confundarea valorilor 30mA și 4.5kA
30mA reprezintă sensibilitatea diferențială, iar 4.5kA reprezintă capacitatea de rupere. Cele două valori nu măsoară aceeași caracteristică a aparatului.
Întrebări frecvente
EZ9D32616 este o siguranță automată diferențială RCBO?
Da. SCHNEIDER Easy9 EZ9D32616 este un RCBO care combină protecția diferențială cu protecția termo-magnetică la suprasarcină și scurtcircuit.
Ce sensibilitate diferențială are SCHNEIDER Easy9 EZ9D32616?
Sensibilitatea diferențială este 30mA, tip AC, cu declanșare instantanee. Curentul nominal al aparatului este separat, având valoarea de 16A.
Ce capacitate de rupere are EZ9D32616?
Capacitatea de rupere declarată este 4500A, adică 4.5kA. Aceasta este o caracteristică diferită de sensibilitatea diferențială de 30mA.
Ce înseamnă 1P+N la EZ9D32616?
Modelul are configurație 1P+N, cu un pol protejat și neutrul poziționat în stânga. Tensiunea de funcționare declarată este 230V AC la 50Hz.
Cât spațiu ocupă siguranța diferențială EZ9D32616?
Aparatul are lățimea de 36mm și este declarat cu 4 pași de 9mm pe rând. Înălțimea este 82mm, iar adâncimea 70.5mm.
