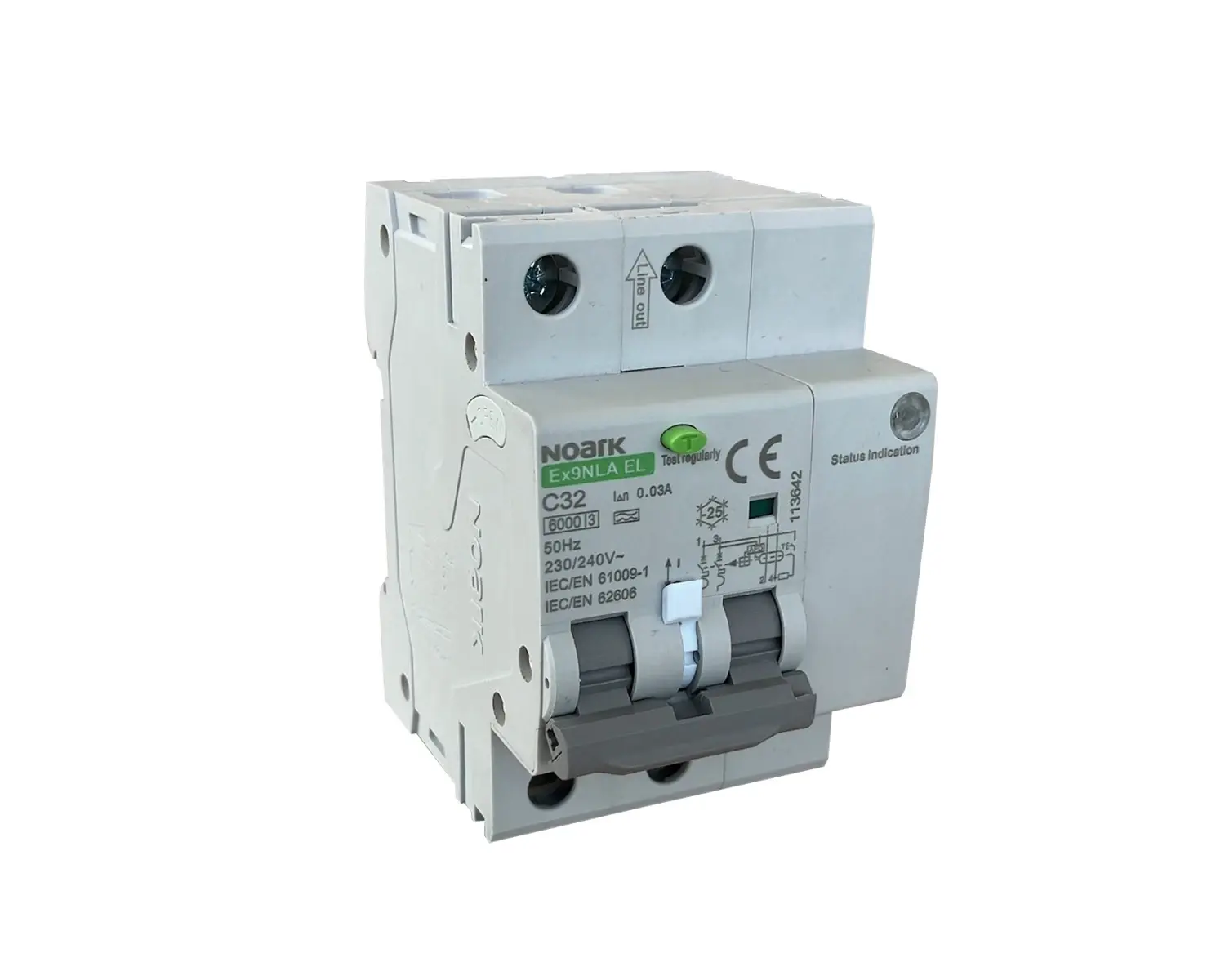

Siguranta AFDD 2P NOARK Ex9NLA EL C10 tip A 30mA 6kA 113637

Siguranța AFDD 2P NOARK Ex9NLA EL C10 este un aparat 1P+N care detectează defectele de arc electric și protejează circuitul la suprasarcină, scurtcircuit și curent diferențial. Varianta 113637 este destinată circuitelor la 230V și reunește aceste funcții într-un dispozitiv cu lățimea de trei module, potrivit atunci când circuitul necesită curent nominal de 10A, caracteristică C și protecție diferențială de tip A la 30mA.

Siguranță AFDD 2P pentru detectarea arcului electric

Funcția AFDD urmărește defectele de arc electric care pot apărea pe circuitul protejat. Un contact imperfect sau un conductor deteriorat poate produce un arc fără ca situația să se manifeste în același fel ca o suprasarcină ori un scurtcircuit. Prin includerea detecției arcului alături de protecția automată și diferențială, aparatul acoperă tipuri distincte de defect. Fiecare funcție are propriul rol, astfel încât alegerea variantei rămâne legată de caracteristicile circuitului alimentat.

Întrerupătorul automat integrat protejează la suprasarcină și scurtcircuit. Curentul nominal este de 10A, iar litera C identifică caracteristica de declanșare la supracurent. Capacitatea nominală de rupere la scurtcircuit este de 6kA. Pentru un circuit proiectat la alt curent nominal, inscripția C10 nu se interpretează ca o valoare reglabilă: ea identifică această variantă exactă a aparatului.

Protecție diferențială tip A integrată în Ex9NLA EL

Protecția diferențială a siguranței NOARK Ex9NLA EL are sensibilitate de 30mA și este de tip A. Ea răspunde la curenți reziduali alternativi și la curenți reziduali continui pulsatorii. Valoarea de 30mA descrie pragul nominal al funcției diferențiale, în timp ce 10A reprezintă curentul nominal al întrerupătorului automat. Marcajul „tip A” privește curentul rezidual detectat și nu trebuie confundat cu litera C a caracteristicii de declanșare.

Funcția diferențială este inclusă în același aparat cu protecția la supracurent și detecția arcului electric. Astfel, identificarea codului 113637 este utilă când se pregătește un tablou în care toate cele trei funcții sunt prevăzute pentru circuitul respectiv. Prezența lor în același dispozitiv nu schimbă necesitatea ca valoarea de 10A, caracteristica C și capacitatea de rupere de 6kA să corespundă instalației.

Configurație 1P+N și spațiu de trei module în tablou

Siguranța AFDD 2P NOARK 113637 este descrisă ca aparat cu doi poli, în configurație 1P+N. Această configurație identifică legătura pentru fază și nul; mențiunea „2P” nu înseamnă că ambii poli au aceeași protecție la supracurent. Codul 113637 și marcajul C10 permit identificarea variantei de 10A atunci când se selectează componentele tabloului.

Aparatul se fixează pe șină DIN de 35mm. Lățimea sa este de 5.4cm, corespunzătoare celor trei module, înălțimea este de 8.6cm, iar adâncimea de 7.8cm. Aceste dimensiuni ajută la rezervarea spațiului din tablou înainte de comandă. Gradul de protecție al aparatului este IP20, astfel încât protecția ansamblului depinde și de carcasa în care este montat.

Indicatorul luminos frontal permite observarea stării funcției AFDD. Aparatul are și buton de test pentru verificarea periodică a funcționării sale. La utilizare, interpretarea semnalizării și efectuarea testului urmează indicațiile dispozitivului; culoarea sau ritmul indicatorului au semnificații diferite și nu trebuie tratate ca o simplă confirmare că maneta este pornită.

Erori frecvente la alegerea unei siguranțe AFDD 2P

Alegerea siguranței AFDD 2P numai după valoarea de 30mA

Două aparate cu protecție diferențială de 30mA pot avea curenți nominali diferiți. La NOARK 113637, protecția automată este C10, de 10A. Alegerea după sensibilitatea diferențială, fără identificarea valorii C10, poate duce la comandarea unei variante nepotrivite pentru circuit.

Confundarea tipului A cu caracteristica C

Tipul A indică natura curenților reziduali detectați de protecția diferențială. Caracteristica C descrie declanșarea la supracurent. Sunt marcaje ale unor funcții diferite, iar unul nu îl substituie pe celălalt la selectarea aparatului.

Rezervarea unui spațiu prea mic în tablou

Deși este un singur aparat, Ex9NLA EL 113637 ocupă trei module. Un loc disponibil pentru mai puține module nu îi permite montarea fără reorganizarea spațiului din tablou. Lățimea efectivă de 5.4cm este reperul util pentru această verificare.

Întrebări frecvente despre siguranța AFDD 2P NOARK

Ce funcții are siguranța AFDD 2P NOARK 113637?

Siguranța AFDD 2P NOARK 113637 combină detecția arcului electric cu protecția la suprasarcină, scurtcircuit și curent diferențial. Este varianta Ex9NLA EL C10 de 10A, cu funcție diferențială tip A la 30mA.

Varianta Ex9NLA EL C10 este pentru un circuit la 230V?

Da, siguranța NOARK Ex9NLA EL 113637 are tensiune nominală de 230V. Configurația sa este 1P+N, iar alegerea pentru un anumit circuit ține și de curentul nominal de 10A și de caracteristica C.

Ce indică valoarea de 6kA la aparatul NOARK 113637?

Valoarea de 6kA reprezintă capacitatea nominală de rupere la scurtcircuit. Ea trebuie să acopere curentul de scurtcircuit posibil în punctul în care este instalat aparatul, fiind distinctă de curentul nominal de 10A.

Indicatorul frontal arată și defectul detectat?

Indicatorul luminos al siguranței NOARK Ex9NLA EL semnalizează starea aparatului prin afișări diferite. Pentru interpretarea unui semnal după declanșare se urmărește indicația corespunzătoare de pe dispozitiv, deoarece curentul rezidual și defectul de arc au semnalizări distincte.
