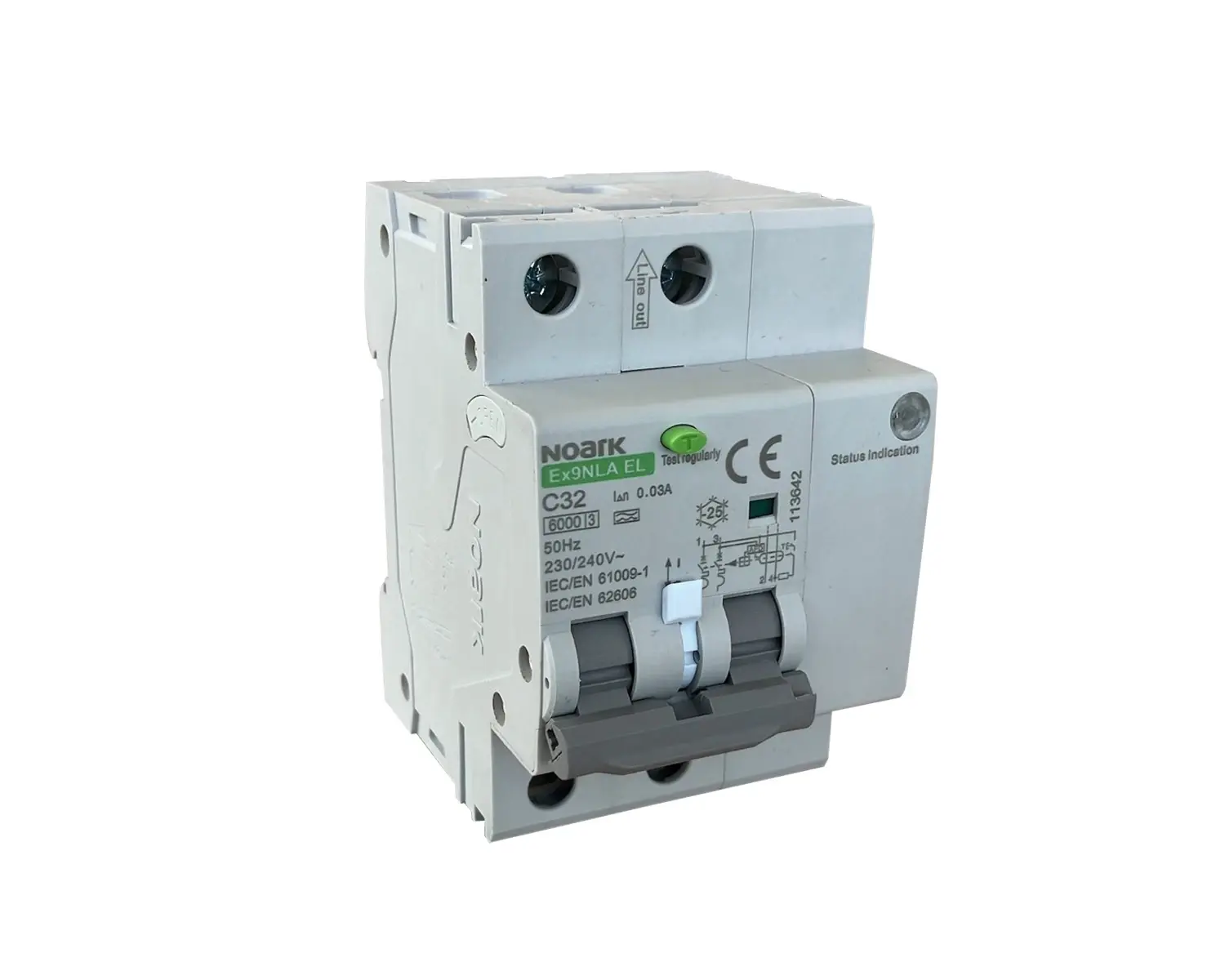

Siguranta AFDD 2P NOARK Ex9NLA EL 1P+N C16 tip A 30mA 6kA 113639

Siguranță AFDD 2P pentru protecția circuitelor la 230V

Siguranța AFDD 2P NOARK Ex9NLA EL 1P+N C16 este un aparat care reunește detecția defectelor de arc electric, protecția la suprasarcină și scurtcircuit și protecția diferențială într-un singur dispozitiv. Modelul 113639 este destinat circuitelor la 230V, are curent nominal de 16A, caracteristică de declanșare C și sensibilitate diferențială de 30mA, tip A. Configurația sa este 1P+N, iar aparatul ocupă trei module în tabloul electric.

Ce protecții oferă NOARK Ex9NLA EL C16

Funcția AFDD urmărește defectele de arc electric de pe circuitul protejat. Un astfel de defect poate apărea, de exemplu, la o conexiune slăbită sau la un conductor deteriorat. Detecția arcului completează protecțiile obișnuite ale circuitului: un întrerupător automat și o protecție diferențială răspund la alte tipuri de defecte. Aparatul combinat permite includerea acestor funcții în aceeași poziție din tablou, fără a confunda rolul fiecăreia.

Protecția la suprasarcină intervine când curentul depășește condițiile admise pentru circuit, iar protecția la scurtcircuit răspunde la un defect de curent mare. Cei 16A reprezintă curentul nominal al aparatului. Caracteristica C descrie comportamentul declanșării la supracurent și trebuie aleasă în raport cu circuitul, conductorii și consumatorii alimentați. Capacitatea de rupere este de 6kA; această valoare se verifică în raport cu nivelul posibil al curentului de scurtcircuit în punctul de instalare.

Funcția diferențială are sensibilitate de 30mA și este de tip A. Ea detectează curenți reziduali alternativi și curenți reziduali continui pulsatorii. Valoarea de 30mA se referă la curentul rezidual, nu la curentul pe care îl poate alimenta circuitul. Astfel, marcajele C16, tip A și 30mA indică trei caracteristici diferite, care trebuie citite separat la alegerea aparatului.

Montaj și alegerea variantei 1P+N

Siguranța AFDD 2P NOARK Ex9NLA EL 113639 are configurație 1P+N și este listat ca aparat cu doi poli. Această denumire descrie configurația pentru fază și nul; nu înseamnă că ambii poli au aceeași funcție de protecție la supracurent. Pentru identificarea corectă a variantei, urmărește împreună codul 113639, inscripția 1P+N și valorile C16, tip A, 30mA și 6kA.

Aparatul se montează pe șină DIN de 35mm și ocupă o lățime de trei module, aproximativ 5.4cm. Înălțimea este de aproximativ 8.6cm, iar adâncimea de aproximativ 7.8cm. Gradul de protecție al aparatului este IP20, astfel încât amplasarea sa trebuie evaluată împreună cu tabloul în care va fi instalat. Indicatorul luminos de pe partea frontală ajută la observarea stării dispozitivului.

Alegerea și montajul trebuie corelate cu proiectul instalației: tensiunea circuitului, secțiunea conductorilor, curentul de scurtcircuit disponibil, spațiul din tablou și coordonarea cu celelalte protecții contează toate. După instalare, funcția de test trebuie utilizată conform instrucțiunilor aparatului. Un test reușit verifică funcționarea prevăzută de procedură, însă nu înlocuiește verificarea întregii instalații electrice.

Erori frecvente la alegerea unei siguranțe AFDD 2P

Confundarea celor 30mA cu valoarea de 16A

30mA indică sensibilitatea protecției diferențiale, în timp ce 16A este curentul nominal. Prima valoare privește detectarea curentului rezidual; a doua se folosește la dimensionarea circuitului și la alegerea protecției la supracurent.

Interpretarea lui 1P+N ca două faze protejate identic

Marcajul 1P+N arată configurația aparatului pentru fază și nul. Dacă instalația necesită o altă configurație a polilor, varianta trebuie aleasă după schema electrică, nu doar după expresia „AFDD 2P” din căutare.

Alegerea exclusiv după curentul nominal

Potrivirea valorii de 16A nu este suficientă. Verifică și caracteristica C, tipul A al protecției diferențiale, sensibilitatea de 30mA, capacitatea de rupere de 6kA și cele trei module necesare în tablou.

Întrebări frecvente despre NOARK Ex9NLA EL 113639

Este acest model o siguranță AFDD 2P?

Da, este un aparat cu doi poli în configurație 1P+N. Codul 113639 identifică varianta Ex9NLA EL C16, tip A, 30mA, cu funcție de detecție a defectelor de arc electric.

Înlocuiește o protecție diferențială separată?

Aparatul include protecție diferențială de tip A, la 30mA. Necesitatea altor dispozitive în tablou se stabilește în funcție de schema instalației și de coordonarea protecțiilor.

Cât spațiu trebuie rezervat în tablou?

Rezervă trei module pe șina DIN. Lățimea aparatului este de aproximativ 5.4cm; verifică și spațiul disponibil pentru conectare și pentru celelalte componente ale tabloului.

Ce înseamnă marcajul 6kA?

6kA este capacitatea de rupere la scurtcircuit. Valoarea trebuie comparată cu nivelul de curent de scurtcircuit posibil în locul unde va fi montat aparatul.
