Siguranta automata AFDD EATON 187167 2P B10A 30mA tip AC 10kA

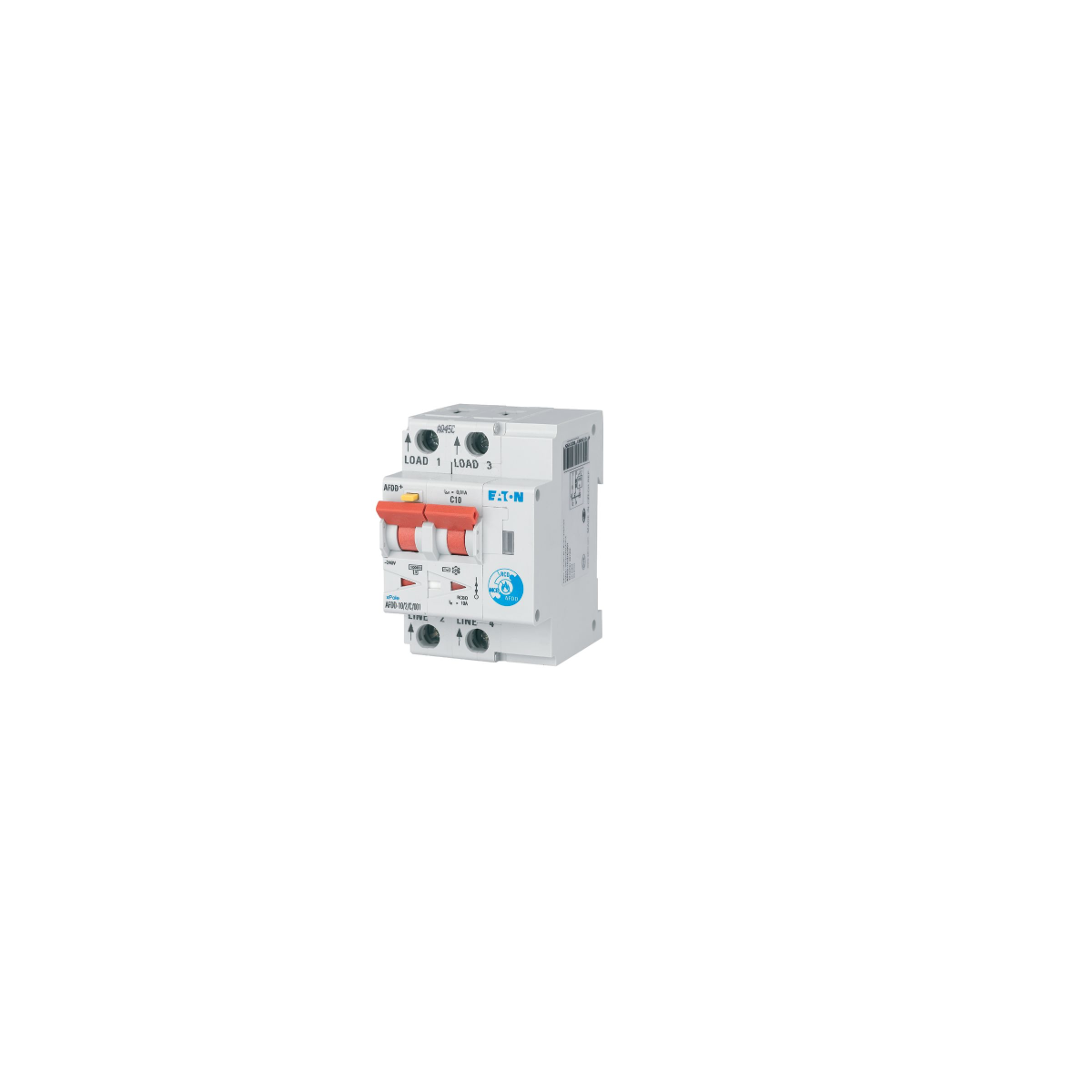

Siguranța automată AFDD EATON 187167 este un aparat bipolar pentru protecția circuitelor rezidențiale și comerciale. Detectează defectele de arc și integrează protecție diferențială de 30mA tip AC și protecție la supracurent B10A. Funcționează la 230V și 50Hz, are capacitate de rupere de 10kA conform EN 61009 și ocupă trei module în tabloul electric. Modelul exact al acestei variante este AFDD-10/2/B/003.

Detectarea defectelor de arc pe circuitul protejat

Funcția AFDD urmărește defectele de arc electric care pot apărea pe circuit. Un arc nedorit poate produce încălzire locală, iar detectarea sa răspunde unui tip de defect diferit de suprasarcină sau de curentul rezidual. Acesta este motivul pentru care funcția de detectare a arcului trebuie evaluată separat de celelalte valori ale aparatului.

Modelul 187167 reunește aceste funcții într-un singur dispozitiv. Pentru o alegere corectă, circuitul trebuie să corespundă și curentului nominal de 10A, caracteristicii B și sensibilității diferențiale de tip AC. Prezența funcției AFDD nu face automat potrivite celelalte caracteristici pentru orice instalație.

Aparatul este destinat tablourilor electrice din aplicații rezidențiale și comerciale. El protejează circuitul în care este integrat; nu extinde automat protecția la toate circuitele tabloului. Această delimitare contează când se stabilește unde este necesară detectarea defectelor de arc și ce aparat trebuie selectat pentru fiecare circuit.

Protecție diferențială de 30mA tip AC

Protecția diferențială are sensibilitatea de 30mA și este de tip AC, sensibil la curenți reziduali alternativi. Tipul trebuie corelat cu echipamentele conectate și cu cerințele circuitului. Valoarea de 30mA descrie funcția diferențială și nu trebuie confundată cu valoarea de 10A, care reprezintă curentul nominal al siguranței.

Declanșarea diferențială este fără întârziere. Când în instalație există și alte protecții diferențiale, selectarea dispozitivelor trebuie făcută în raport cu ansamblul circuitelor. Pentru acest produs, combinația dintre 30mA și tip AC este parte a identificării variantei, alături de caracteristica B10A și codul 187167.

Înainte de comandă, tipul AC merită verificat explicit. Două aparate cu aceeași valoare nominală de 10A și aceeași sensibilitate de 30mA pot avea tipuri diferențiale diferite. Modelul AFDD-10/2/B/003 identifică varianta descrisă aici, astfel încât alegerea să nu fie făcută doar după primele valori vizibile în denumire.

Caracteristică B10A și capacitate de rupere de 10kA

Siguranța are doi poli protejați și curent nominal de 10A. Caracteristica B face parte din protecția la supracurent și trebuie să fie adecvată conductorilor și sarcinilor circuitului. Aceste date sunt distincte de funcția de detectare a arcului: fiecare răspunde unei cerințe proprii a instalației.

Capacitatea de rupere este de 10kA conform EN 61009. La alegerea aparatului, valoarea trebuie comparată cu nivelul curentului de scurtcircuit din punctul de instalare. Inscripțiile 10A și 10kA se referă la caracteristici diferite: prima identifică valoarea nominală a circuitului protejat, iar a doua capacitatea de rupere a dispozitivului.

Varianta funcționează la tensiunea nominală de 230V și frecvența de 50Hz. Împreună, aceste condiții și valorile B10A, 30mA tip AC și 10kA identifică produsul mai precis decât denumirea generală „siguranță AFDD”. Această identificare ajută la evitarea confuziei cu alte variante din aceeași familie.

Spațiu și identificare în tabloul electric

Aparatul ocupă trei spații modulare, cu o lățime de încastrare indicată de 5.4cm. Acest spațiu trebuie prevăzut când este proiectat tabloul sau când siguranța se adaugă într-un ansamblu existent. Configurația trebuie să permită și accesul la aparat și la conexiunile circuitului.

Indicatorul roșu și verde arată poziția contactelor. Gradul de protecție al dispozitivului este IP20, iar pentru configurația încorporată este indicat IP40. Aceste valori descriu aparatul în condițiile respective; protecția tabloului complet depinde și de carcasa în care este integrat.

Pentru identificarea la comandă, codul de articol este 187167, iar codul modelului este AFDD-10/2/B/003. Aceste repere stabilesc varianta bipolară B10A, cu protecție diferențială de 30mA tip AC. Ele sunt utile mai ales când se compară produse apropiate ca aspect, dar diferite prin curent, caracteristică sau tip diferențial.

Erori frecvente la alegerea unei siguranțe automate AFDD

Confundarea valorilor de 10A și 30mA

Curentul nominal de 10A și sensibilitatea diferențială de 30mA descriu funcții diferite. Circuitul trebuie să corespundă ambelor valori, nu doar uneia dintre ele.

Ignorarea sensibilității de tip AC

Modelul 187167 este de tip AC. Alegerea numai după caracteristica B10A și pragul de 30mA poate duce la selectarea unui tip diferențial nepotrivit cerințelor circuitului.

Rezervarea unui spațiu insuficient în tablou

Siguranța ocupă trei module. Dacă spațiul este planificat după formatul altui aparat de protecție, integrarea acestei variante poate să nu fie posibilă în configurația dorită.

Întrebări frecvente despre siguranța automată AFDD EATON

Ce funcții sunt integrate în modelul 187167?

Aparatul combină detectarea defectelor de arc, protecția diferențială de 30mA tip AC și protecția la supracurent B10A.

Care este capacitatea de rupere?

Capacitatea de rupere este de 10kA conform EN 61009. Ea trebuie corelată cu nivelul curentului de scurtcircuit din punctul de instalare.

Cât spațiu ocupă siguranța în tablou?

Ocupă trei spații modulare. Lățimea de încastrare indicată pentru aparat este de 5.4cm.
