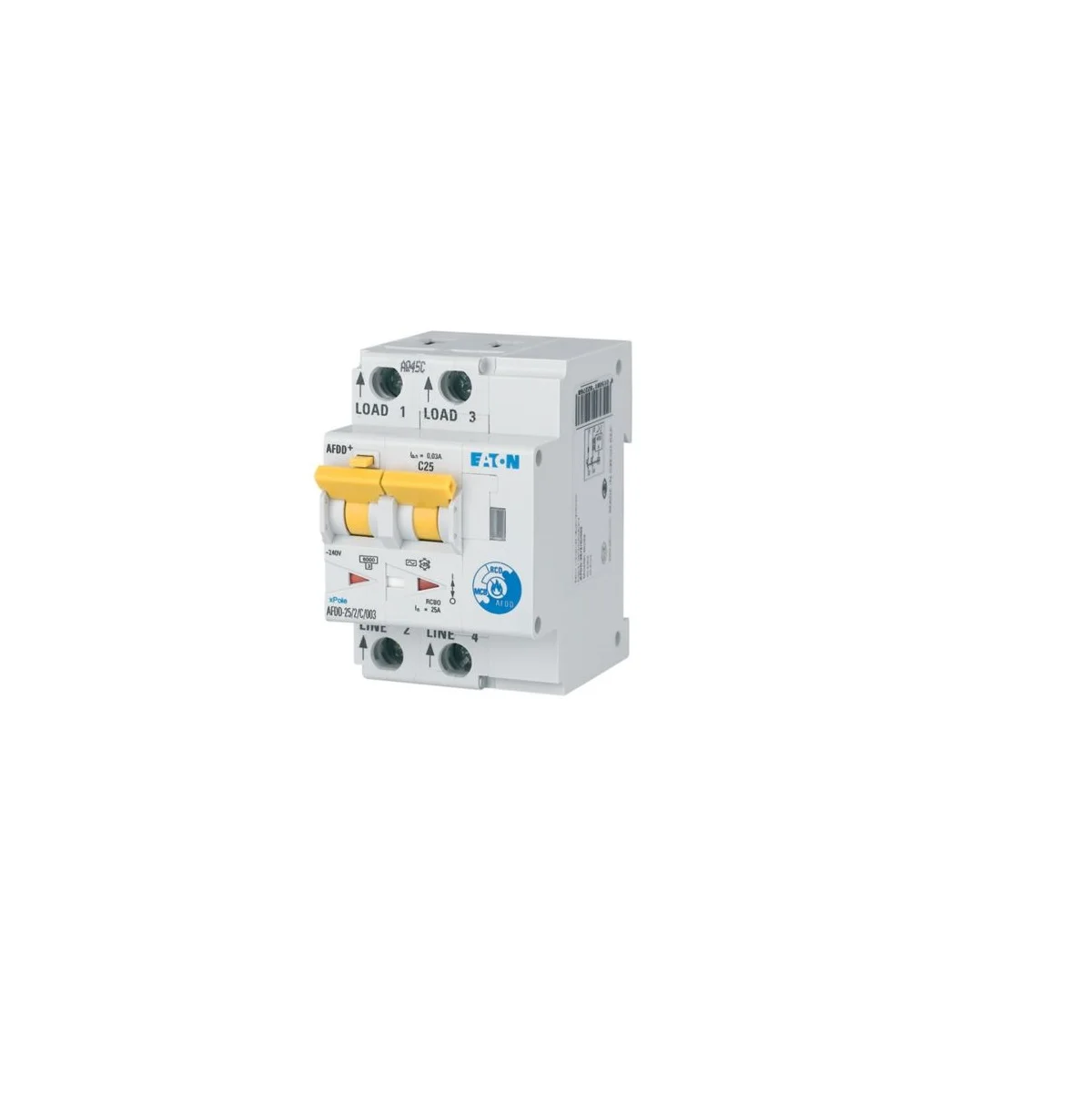

Siguranta automata AFDD EATON 187167 2P B10A 30mA tip AC 10kA

Siguranța automată AFDD EATON 187167 este un aparat bipolar care detectează defectele de arc electric și integrează protecția la suprasarcină, scurtcircuit și curenți reziduali. Modelul are curent nominal de 10 A, caracteristică de declanșare B și sensibilitate diferențială de 30 mA, tip AC. Reunește aceste funcții într-un aparat modular destinat circuitelor din aplicații rezidențiale și comerciale, atunci când parametrii săi corespund proiectului electric.

Siguranță automată AFDD Eaton pentru protecția circuitului

Funcția AFDD urmărește defectele de arc electric din circuitul final și întrerupe circuitul la detectarea lor. Protecția diferențială urmărește curenții reziduali alternativi corespunzători tipului AC, iar partea de întrerupător automat asigură protecția la suprasarcină și scurtcircuit. Aceste funcții răspund unor defecte diferite. La alegerea aparatului contează atât necesitatea detecției de arc, cât și potrivirea caracteristicilor electrice ale circuitului.

Codul 187167 identifică varianta de 10 A cu curbă B și prag diferențial de 30 mA. Curentul nominal descrie circuitul pentru care se alege aparatul; capacitatea de rupere de 10 kA descrie valoarea de scurtcircuit pe care aparatul o poate întrerupe în condițiile standardului EN 61009. Cele două valori au roluri diferite în verificarea proiectului.

Protecții reunite într-un spațiu de trei module

Aparatul ocupă trei module în tabloul electric. Această lățime este utilă când se stabilește poziția lui în configurația tabloului și se verifică spațiul disponibil pentru circuite și conexiuni. Echiparea bipolară trebuie corelată cu schema circuitului, iar tensiunea nominală a aparatului este de 230 V la 50 Hz.

Prinderea este realizată cu o clemă cu trei poziții pentru șină DIN. Bornele de sus și de jos sunt de tip dublă utilizare, pentru conductor și bară de alimentare. Aceste detalii ajută la evaluarea integrării în tabloul proiectat. Aparatul are indicator roșu și verde pentru poziția contactelor, astfel încât starea lor poate fi citită direct la aparat.

Parametrii care stabilesc potrivirea

Caracteristica B privește declanșarea părții de întrerupător automat. Ea se alege în raport cu circuitul protejat, împreună cu valoarea nominală de 10 A. Protecția diferențială este de tip AC și are pragul de 30 mA; tipul AC indică sensibilitatea la curenți reziduali alternativi. Detecția arcului electric este o funcție distinctă și nu schimbă tipul protecției diferențiale.

Gradul de protecție al aparatului este IP20, iar valoarea IP40 se referă la aparatul încorporat. Gradul de protecție al tabloului complet se evaluează separat. Pentru spațiul din tablou contează și gabaritul aparatului: 8 cm lungime sau adâncime, 7,3 cm înălțime și 5,25 cm lățime. Lățimea de încorporare indicată este de 5,4 cm, corespunzătoare celor trei module.

Erori frecvente la alegerea siguranței automate AFDD Eaton

Confundarea valorii de 10 A cu capacitatea de rupere

La siguranța automată AFDD Eaton 187167, 10 A este curentul nominal, iar 10 kA este capacitatea de rupere la scurtcircuit. Dacă sunt tratate ca aceeași caracteristică, potrivirea cu circuitul nu poate fi evaluată corect. Ambele valori trebuie raportate la proiectul electric.

Interpretarea tipului AC ca tip de detecție a arcului

Inscripția „tip AC” descrie sensibilitatea diferențială la curenți reziduali alternativi. Nu denumește funcția AFDD. Dacă instalația cere un anumit tip de protecție diferențială, acesta se verifică separat de cerința pentru detectarea defectelor de arc.

Folosirea valorii IP40 drept grad al întregului tablou

IP40 se referă la aparatul încorporat, în timp ce aparatul este indicat cu IP20. Preluarea valorii IP40 pentru ansamblul complet poate duce la o evaluare greșită a protecției tabloului. Carcasa și configurația finală se verifică distinct.

Întrebări frecvente despre siguranța automată AFDD Eaton

Ce protecții reunește siguranța automată AFDD Eaton 187167?

Modelul 187167 detectează defectele de arc electric și oferă protecție automată și diferențială. Partea automată acoperă suprasarcina și scurtcircuitul, iar partea diferențială are sensibilitate de 30 mA, tip AC.

Cât spațiu necesită modelul 187167 în tablou?

Aparatul ocupă trei module. Lățimea sa de încorporare este de 5,4 cm. La evaluarea spațiului se ține cont și de amplasarea bornelor și a celorlalte componente din tablou.

Ce indică marcajul roșu și verde al aparatului?

Marcajul arată poziția contactelor. La acest model Eaton, indicatorul de pe aparat permite citirea vizuală a poziției lor; el nu înlocuiește identificarea cauzei unei declanșări atunci când circuitul necesită verificare.
