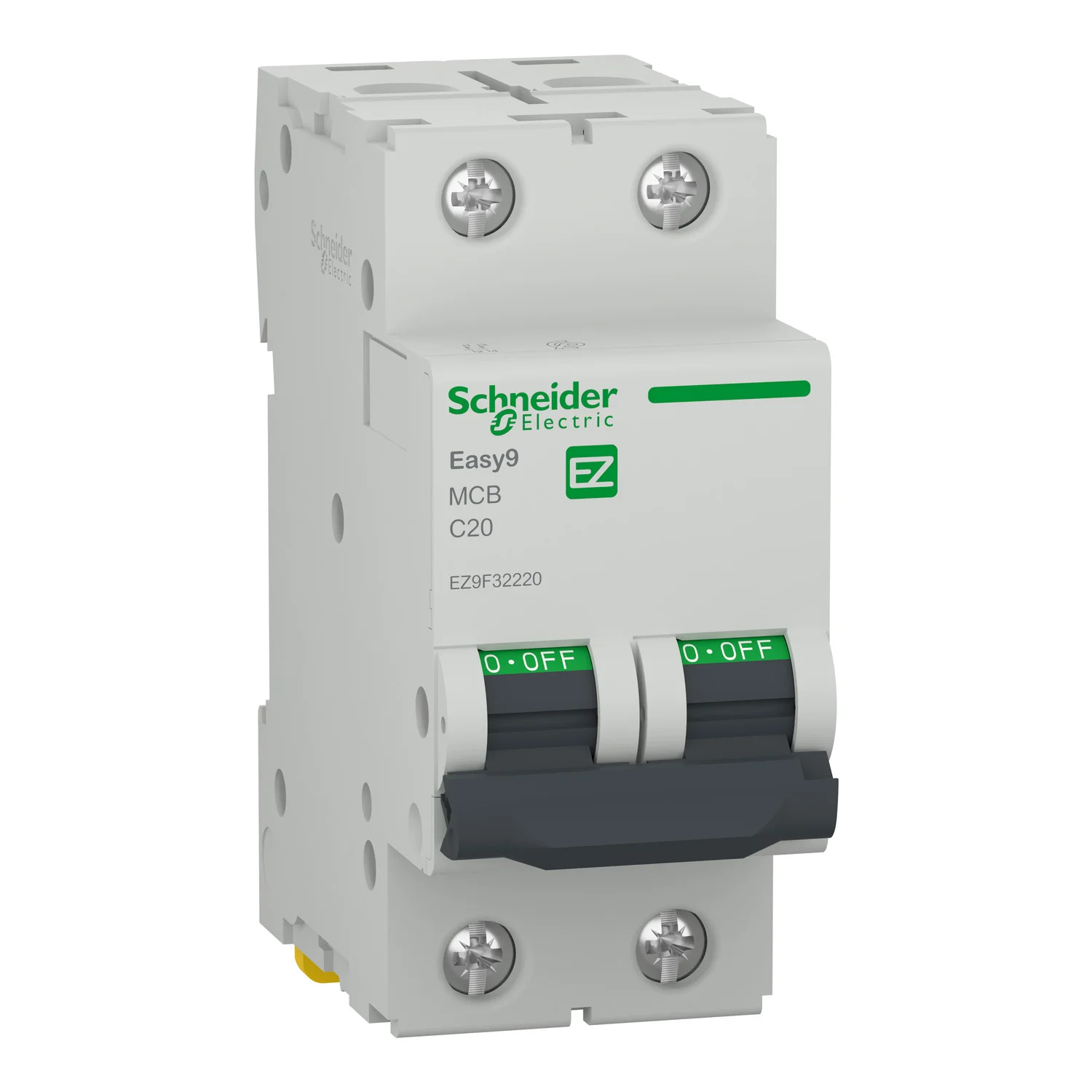

Siguranța automată 20A SCHNEIDER Easy9 EZ9F32220 este un întreruptor automat modular MCB 2P, cu doi poli protejați, curba C și declanșare termo-magnetică pentru protecția circuitului la suprasarcină și scurtcircuit. Modelul are capacitate nominală de rupere Icn de 4500A, adică 4.5kA, atât la 230V, cât și la 400V AC, 50Hz, conform IEC 60898-1. Tensiunea nominală de funcționare Ue este de 400V AC la 50Hz.
Referința EZ9F32220 identifică exact varianta Easy9 2P de 20A, cu ambii poli protejați. Aparatul are lățimea de 36mm, echivalentă cu două module standard de 18mm, și se montează clipsabil pe șină DIN. MPN-ul este EZ9F32220, iar EAN-ul produsului este 3606481492968.
Siguranță automată 20A cu doi poli protejați
Easy9 EZ9F32220 are configurație 2P și doi poli protejați. Această caracteristică diferențiază produsul de întreruptoarele 1P și 1P+N care pot avea același curent nominal de 20A.
Configurația 2P nu trebuie interpretată ca fiind identică cu 1P+N. Pentru EZ9F32220, Schneider declară doi poli și doi poli protejați. Numărul polilor protejați este astfel un criteriu concret de identificare atunci când aparatul este verificat într-o specificație sau listă de materiale.
Pentru alte variante cu același amperaj poate fi consultată selecția de siguranțe automate 20A. Curentul nominal nu trebuie folosit singur pentru stabilirea echivalenței între două produse.
Protecție termo-magnetică la suprasarcină și scurtcircuit
Siguranța automată SCHNEIDER Easy9 EZ9F32220 combină protecția la scurtcircuit cu protecția la curenți de suprasarcină. Schneider clasifică produsul drept întreruptor automat miniatural și declară o tehnologie de declanșare termo-magnetică.
Funcția de MCB trebuie diferențiată de cea a unui aparat diferențial. Configurația 2P nu indică automat existența protecției la curent rezidual. Dacă este necesar un RCBO sau RCCB, funcția diferențială și parametrii aferenți trebuie să fie declarați explicit pentru referința respectivă.
În categoria de siguranțe automate, EZ9F32220 trebuie comparat după funcție și caracteristici, nu numai după amperaj. Pentru această variantă, reperele principale sunt 20A, 2P, doi poli protejați, curba C și Icn de 4.5kA.
Curba C și limita de declanșare magnetică
Easy9 EZ9F32220 are caracteristică de declanșare C. Schneider declară pentru declanșarea magnetică o limită de 5...10 x In. Această informație este distinctă de curentul nominal de 20A.
Notația C20 reunește două caracteristici: litera C indică tipul curbei, iar valoarea 20 indică amperajul nominal. Un întreruptor de 20A cu o altă curbă reprezintă o variantă diferită, chiar dacă numărul de poli este același.
În mod similar, două aparate C20 nu sunt automat echivalente dacă unul este 1P și celălalt 2P sau dacă au capacități de rupere diferite. Referința completă EZ9F32220 rămâne reperul precis pentru varianta prezentată.
Capacitate nominală de rupere Icn de 4.5kA
Siguranța automată 20A SCHNEIDER Easy9 EZ9F32220 are capacitate nominală de rupere Icn de 4500A, adică 4.5kA, atât la 230V, cât și la 400V AC, 50Hz, conform IEC 60898-1. Valoarea trebuie citită împreună cu tensiunea și standardul pentru care este declarată.
Cei 20A reprezintă curentul nominal al întreruptorului, în timp ce 4.5kA reprezintă capacitatea nominală de rupere la scurtcircuit. Sunt parametri diferiți și nu trebuie confundați atunci când sunt comparate două aparate.
Această distincție este importantă deoarece două siguranțe automate de 20A pot avea capacități de rupere diferite. Egalitatea amperajului nu confirmă că un alt produs reproduce caracteristicile modelului EZ9F32220.
Tensiune nominală de funcționare de 400V AC
Tensiunea nominală de funcționare Ue a modelului EZ9F32220 este de 400V AC la 50Hz. Schneider declară o frecvență a rețelei de 50/60Hz și o tensiune nominală de ținere la impuls Uimp de 4kV.
Valorile de 400V, 4kV și 4.5kA nu descriu aceeași caracteristică. 400V reprezintă tensiunea nominală de funcționare, 4kV este tensiunea nominală de ținere la impuls, iar 4.5kA reprezintă capacitatea nominală de rupere Icn.
Schneider declară și adecvarea pentru izolație conform IEC 60898-1. Această caracteristică completează datele tehnice ale variantei EZ9F32220 și trebuie păstrată separat de funcțiile de protecție la suprasarcină și scurtcircuit.
Format de două module și lățime de 36mm
Easy9 EZ9F32220 are dimensiuni de 82mm înălțime, 36mm lățime și 74mm adâncime. Lățimea de 36mm corespunde unui format de două module standard de 18mm.
Schneider exprimă gabaritul și prin patru pași de 9mm. Pentru evaluarea spațiului ocupat în tabloul electric, informația practică este lățimea de 36mm. Aceasta diferențiază varianta 2P de modelele Easy9 1P cu gabarit mai îngust.
Montajul este clipsabil pe șină DIN. Numărul de poli și gabaritul trebuie verificate separat de amperaj, deoarece întreruptoarele automate de 20A pot avea dimensiuni diferite în funcție de configurație.
Borne și caracteristici constructive
EZ9F32220 utilizează terminale tip tunel, amplasate în partea superioară sau inferioară. Schneider declară o capacitate a bornelor de 1...25mm² pentru conductor rigid și 1...16mm² pentru conductor flexibil.
Cuplul de strângere declarat este de 2N.m. Aceste valori aparțin referinței EZ9F32220 și nu trebuie transferate automat altor întreruptoare din gama Easy9 fără verificarea datelor modelului respectiv.
Aparatul dispune și de indicator al poziției contactului. Această caracteristică constructivă este separată de funcția de declanșare termo-magnetică și completează identificarea produsului.
Durabilitate mecanică și electrică
Schneider declară pentru EZ9F32220 o durabilitate mecanică de 10000 de cicluri și o durabilitate electrică de 4000 de cicluri. Valorile sunt specificate separat deoarece descriu două tipuri diferite de solicitare.
Durabilitatea mecanică se referă la ciclurile mecanismului aparatului, în timp ce durabilitatea electrică este declarată distinct. Aceste date permit evaluarea produsului pe baza unor valori concrete, fără formulări generale despre performanță sau rezistență.
EZ9F32220 versus EZ9F32120
EZ9F32220 este varianta Easy9 2P de 20A, în timp ce EZ9F32120 este varianta 1P de 20A. Ambele sunt întreruptoare automate MCB din aceeași familie și au curba C, însă configurația polilor este diferită.
Diferența este reflectată și de gabarit. EZ9F32220 are lățimea de 36mm și ocupă două module standard, în timp ce EZ9F32120 este varianta monopolară de 18mm.
Din acest motiv, o căutare generică după „siguranță automată SCHNEIDER 20A” nu identifică suficient produsul. Mențiunea 2P și MPN EZ9F32220 separă clar varianta prezentată aici.
EZ9F32220 versus EZ9P32620 1P+N
EZ9F32220 și EZ9P32620 sunt două întreruptoare Easy9 de 20A, dar au configurații diferite. EZ9F32220 este 2P cu doi poli protejați, în timp ce EZ9P32620 este o variantă 1P+N.
Diferența dintre 2P și 1P+N nu trebuie eliminată din denumire și nici ignorată atunci când produsele sunt comparate. Chiar dacă amperajul și curba C sunt comune, configurația polilor rămâne diferită.
MPN-ul este util tocmai pentru această situație: EZ9F32220 identifică fără ambiguitate varianta bipolară cu doi poli protejați, iar EZ9P32620 identifică un alt produs.
EZ9F32220 nu este un RCBO
Easy9 EZ9F32220 este un MCB pentru protecția la suprasarcină și scurtcircuit. Aparatul nu trebuie confundat cu un întreruptor automat diferențial doar pentru că are doi poli.
În aceeași familie de produse există și aparate RCBO care combină protecția la supracurent cu protecția diferențială. Acestea au referințe și parametri proprii, inclusiv sensibilitatea și tipul protecției diferențiale.
Pentru EZ9F32220, funcțiile confirmate sunt protecția la scurtcircuit și curenți de suprasarcină prin declanșare termo-magnetică. Protecția diferențială nu trebuie atribuită acestui model.
De ce este important codul EZ9F32220?
Codul EZ9F32220 identifică exact întreruptorul Easy9 2P de 20A, curba C și 4500A. Este un reper mai precis decât identificarea exclusiv după brand, gamă sau amperaj.
În gama Easy9 există mai multe întreruptoare de 20A cu denumiri apropiate. Diferențele pot privi configurația polilor și funcția aparatului, astfel încât asemănarea vizuală sau comercială nu confirmă echivalența.
EAN 3606481492968 oferă un identificator suplimentar pentru confirmarea produsului exact într-o comandă sau într-o listă de materiale.
Când este relevant modelul EZ9F32220?
EZ9F32220 este varianta de urmărit atunci când specificația cere o siguranță automată SCHNEIDER Easy9 2P de 20A, cu doi poli protejați, curba C și Icn de 4.5kA. Modelul are tensiunea nominală de funcționare de 400V AC, lățimea de 36mm și montaj clipsabil pe șină DIN.
Dacă este necesară configurația 1P sau 1P+N, trebuie verificată referința corespunzătoare. Același principiu se aplică dacă cerința include o funcție diferențială sau o altă capacitate de rupere.
Pentru alte aparate ale producătorului poate fi consultată gama SCHNEIDER. Caracteristicile trebuie verificate pentru fiecare referință, fără transferarea automată a datelor între variante.
Erori frecvente la alegerea modelului EZ9F32220
Alegerea produsului numai după valoarea de 20A
Curentul nominal nu identifică singur întreruptorul. EZ9F32220 este varianta Easy9 2P, cu doi poli protejați, curba C și capacitate nominală de rupere de 4.5kA.
Confundarea variantei 2P cu EZ9F32120 1P
EZ9F32220 este 2P și are lățimea de 36mm, în timp ce EZ9F32120 este varianta 1P. Sunt două produse distincte, chiar dacă ambele au curent nominal de 20A.
Interpretarea configurației 2P ca 1P+N
EZ9F32220 are doi poli protejați. Configurația 1P+N este diferită și trebuie identificată prin referința proprie, nu presupusă echivalentă cu 2P.
Confundarea valorilor 20A și 4.5kA
20A reprezintă curentul nominal, iar 4.5kA reprezintă capacitatea nominală de rupere Icn. Pentru EZ9F32220, Icn de 4.5kA este declarat la 230V și 400V AC, 50Hz.
Întrebări frecvente
Ce tip de aparat este SCHNEIDER Easy9 EZ9F32220?
EZ9F32220 este un întreruptor automat modular MCB 2P de 20A, curba C, cu doi poli protejați. Utilizează declanșare termo-magnetică pentru protecția la suprasarcină și scurtcircuit.
Ce capacitate de rupere are EZ9F32220?
Capacitatea nominală de rupere Icn este de 4500A, adică 4.5kA, atât la 230V, cât și la 400V AC, 50Hz, conform IEC 60898-1.
Ce tensiune nominală de funcționare are EZ9F32220?
Tensiunea nominală de funcționare Ue este de 400V AC la 50Hz. Frecvența rețelei declarată este 50/60Hz, iar Uimp este de 4kV.
Cât spațiu ocupă EZ9F32220 în tabloul electric?
Modelul are lățimea de 36mm, echivalentă cu două module standard de 18mm. Dimensiunile sunt 82mm înălțime, 36mm lățime și 74mm adâncime.
Care este diferența dintre EZ9F32220 și EZ9P32620?
EZ9F32220 este un întreruptor 2P cu doi poli protejați, iar EZ9P32620 are configurație 1P+N. Sunt două variante Easy9 de 20A distincte și nu trebuie confundate.
