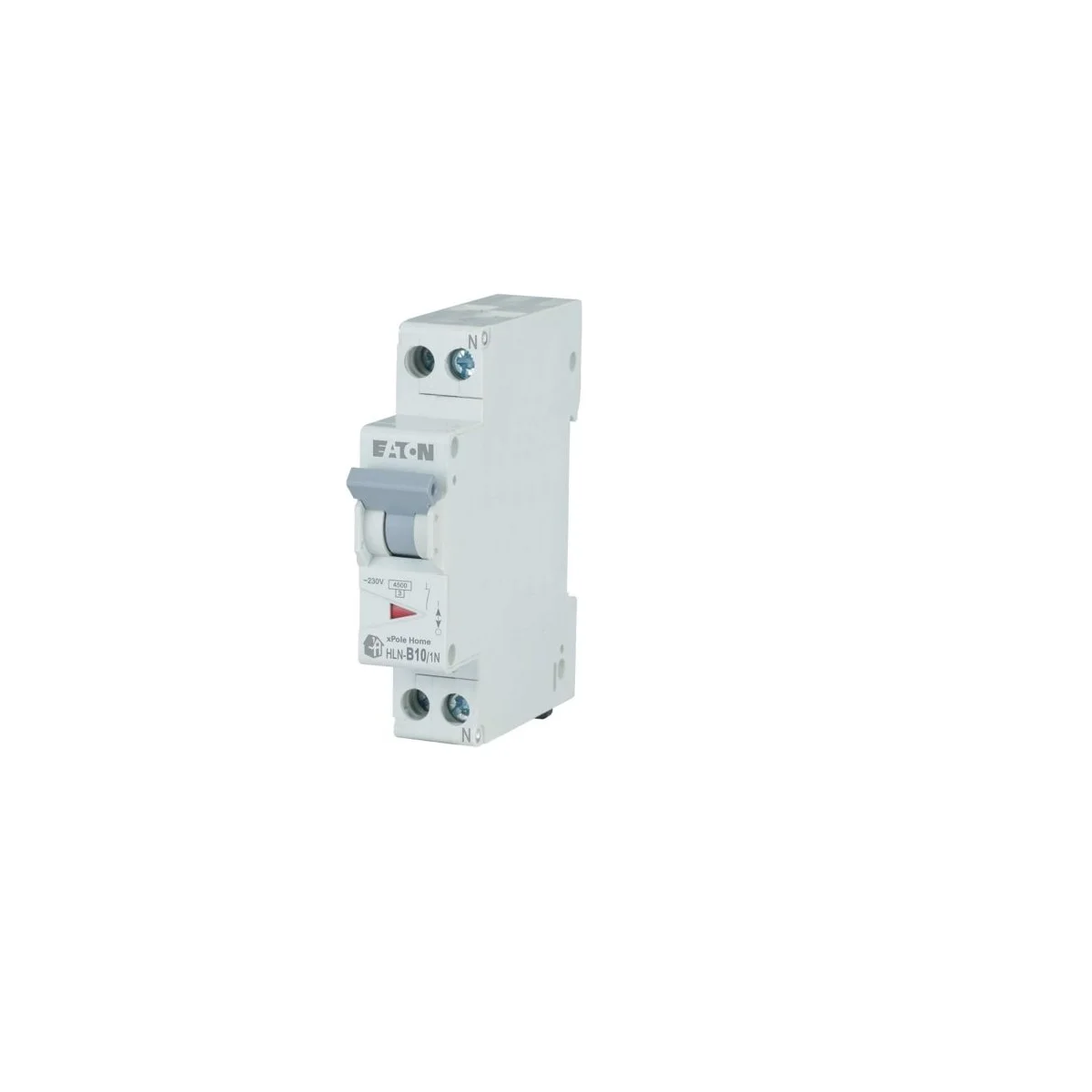

Siguranta automata 1P+N EATON HLN 10A curba B 4.5kA EP-501049

Siguranța automată 1P+N EATON EP-501049 este un întrerupător modular HLN pentru protecția circuitelor la suprasarcină și scurtcircuit. Modelul are un pol protejat plus nul, curent nominal de 10 A și caracteristică de declanșare B. Ocupă un singur modul în tablou, astfel că se potrivește proiectelor care cer această configurație într-un spațiu modular restrâns.

Siguranță automată 1P+N cu protecție la suprasarcină și scurtcircuit

Modelul HLN-B10/1N are doi poli în total, dintre care unul este protejat. Notația 1P+N descrie această configurație și trebuie corelată cu schema circuitului înainte de alegerea aparatului. Curentul nominal de 10 A stabilește varianta de întrerupător, iar curba B identifică modul de declanșare la curenți mari. Aceste două caracteristici se verifică împreună cu circuitul pe care aparatul îl va proteja.

Capacitatea nominală de rupere este de 4.5 kA conform IEC/EN 60898-1. Ea arată limita relevantă pentru întreruperea unui scurtcircuit în condițiile standardului și se compară cu nivelul de scurtcircuit prevăzut în punctul de instalare. Valoarea de 4.5 kA nu este curentul pe care circuitul îl poate utiliza în funcționarea obișnuită; pentru această alegere, parametrul distinct este curentul nominal de 10 A.

Un singur modul pentru configurația 1P+N

Întrerupătorul ocupă un modul, cu lățimea corpului de 1.75 cm. Formatul permite evaluarea directă a spațiului necesar în rândul de aparate al tabloului. Corpul are 8 cm lungime sau adâncime și 7.5 cm înălțime, iar adâncimea de încorporare este de 7.05 cm. La planificarea tabloului contează atât aceste dimensiuni, cât și spațiul cerut de conductoare și celelalte componente.

Alimentarea nominală este de 230 V c.a., la frecvența de 50 sau 60 Hz. Aparatul are grad de protecție IP20. Această valoare privește întrerupătorul și nu stabilește gradul de protecție al tabloului în care este montat. Modelul include un indicator roșu și verde al poziției contactelor, util pentru identificarea vizuală a stării aparatului.

Alegerea variantei HLN pentru circuitul proiectat

Codul EP-501049 identifică varianta HLN de 10 A cu curbă B și configurație 1P+N. Pentru o identificare precisă la comandă, codul de catalog trebuie asociat cu toate aceste caracteristici. Un aparat cu aceeași lățime sau cu același curent nominal poate avea altă caracteristică de declanșare ori altă configurație a polilor; potrivirea se stabilește după cerințele circuitului.

Clasa de limitare a curentului este 3. Împreună cu capacitatea de rupere și caracteristica B, aceasta descrie comportamentul aparatului la defect, dar nu înlocuiește verificarea coordonării cu protecțiile din amonte. Pentru alegerea în tablou sunt decisive circuitul de 10 A, schema 1P+N, tensiunea de 230 V și nivelul de scurtcircuit disponibil la locul de instalare.

Erori frecvente la alegerea siguranței automate 1P+N

Confundarea configurației 1P+N cu doi poli protejați

Siguranța automată 1P+N EP-501049 are doi poli în total, dar numai unul este protejat. Dacă notația este interpretată drept doi poli protejați, aparatul poate fi ales pentru o schemă căreia nu îi corespunde. Configurația se verifică în raport cu circuitul proiectat.

Alegerea doar după valoarea de 10 A

Curentul nominal nu identifică singur această variantă HLN. Modelul are și curbă B, astfel că selectarea exclusiv după amperaj poate duce la o caracteristică de declanșare diferită de cea cerută. La comandă se verifică și codul EP-501049.

Confundarea capacității de rupere cu curentul nominal

Valoarea de 4.5 kA se referă la capacitatea de rupere la scurtcircuit, iar 10 A este curentul nominal. Folosirea uneia în locul celeilalte lasă neverificată o condiție importantă a instalației. Fiecare valoare se compară cu parametrul corespunzător din proiect.

Întrebări frecvente despre siguranța automată 1P+N Eaton

Câți poli sunt protejați la siguranța automată 1P+N EP-501049?

Un pol este protejat. Siguranța automată 1P+N Eaton EP-501049 are doi poli în total, în configurația unui pol protejat plus nul. Schema circuitului stabilește dacă această variantă este potrivită.

Cât spațiu ocupă modelul HLN în tablou?

Modelul HLN-B10/1N ocupă un modul. Lățimea aparatului este de 1.75 cm. Pentru amplasarea în tablou se iau în calcul și spațiul pentru racorduri și poziția celorlalte aparate.

Ce înseamnă valoarea de 4.5 kA la EP-501049?

Este capacitatea nominală de rupere la scurtcircuit. La EP-501049, valoarea este indicată conform IEC/EN 60898-1 și se verifică în raport cu nivelul de scurtcircuit prevăzut în punctul de instalare.
