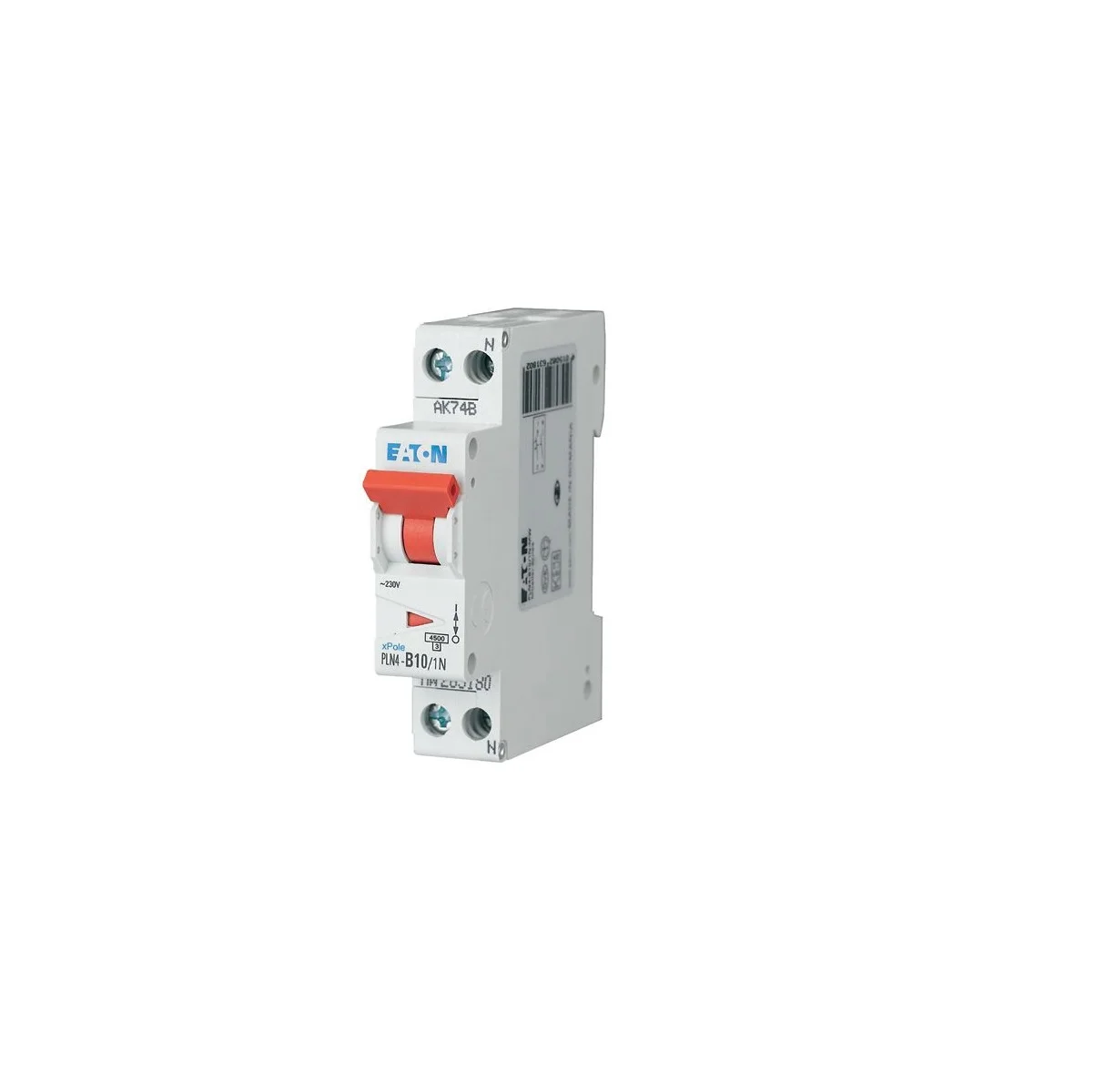

Siguranta automata 1P+N EATON HLN 10A curba C 4.5kA EP-501059

Siguranța automată 1P+N EATON EP-501059 este un aparat modular din seria xPole Home HLN pentru protecția circuitului la suprasarcină și scurtcircuit. Modelul are curent nominal de 10 A, caracteristică de declanșare C și un pol protejat plus nul comutat simultan. Ocupă un singur modul în tablou și se alege pentru circuitele a căror schemă și ai căror parametri corespund acestei variante.

Siguranță automată 1P+N de 10 A cu curbă C

Modelul HLN-C10/1N are doi poli în total, dintre care unul este protejat. Nulul este comutat simultan cu polul protejat. Această configurație trebuie să corespundă schemei circuitului; notația 1P+N nu descrie doi poli protejați și nu indică o funcție diferențială.

Curentul nominal de 10 A identifică varianta pentru circuitul protejat. Curba C este caracteristica de declanșare a acestui model și se verifică separat de amperaj. Astfel, codul EP-501059 este util la comandă: identifică exact combinația dintre configurația 1P+N, valoarea de 10 A și curba C, fără a lăsa selecția doar la denumirea generală a seriei.

Capacitate de rupere de 4.5 kA pentru circuitul verificat

Siguranța are capacitate nominală de rupere de 4.5 kA conform IEC/EN 60898-1. Această valoare se compară cu nivelul de scurtcircuit estimat în punctul de instalare. Ea descrie o condiție diferită de curentul nominal de 10 A, care identifică aparatul ales pentru funcționarea circuitului. Ambele valori contează în selecția protecției.

Tensiunea nominală este de 230 V c.a., la 50 sau 60 Hz. Pentru a stabili potrivirea modelului se verifică împreună tensiunea, curentul nominal, curba C, configurația polilor și capacitatea de rupere. Faptul că aparatul încape în tablou nu înlocuiește aceste verificări electrice.

Un modul în tablou și contactele ușor de identificat

Corpul are lățimea de 1.75 cm, corespunzătoare unui singur modul. Lungimea sau adâncimea aparatului este de 8 cm, iar înălțimea de 7.5 cm. Aceste dimensiuni ajută la stabilirea locului său în tablou; în configurația finală se ține cont și de spațiul necesar conductoarelor și celorlalte componente.

Seria HLN are un indicator roșu și verde al poziției contactelor. Acesta permite citirea vizuală a stării aparatului fără a confunda poziția contactelor cu motivul unei eventuale declanșări. Gradul de protecție al siguranței este IP20. Protecția tabloului complet depinde de carcasa și ansamblul în care este integrată.

Erori frecvente la alegerea siguranței automate 1P+N

Selectarea aparatului numai după valoarea de 10 A

Siguranța automată 1P+N EP-501059 are curba C. Dacă la comandă se verifică doar amperajul, se poate omite caracteristica de declanșare cerută de circuit. Codul exact și curba trebuie comparate cu proiectul.

Considerarea nulului drept al doilea pol protejat

Modelul are un pol protejat și nul comutat simultan. Interpretarea celor doi poli totali ca doi poli protejați poate duce la alegerea unei configurații nepotrivite. Se verifică explicit numărul polilor protejați din schemă.

Confundarea valorii de 4.5 kA cu cei 10 A

Cei 4.5 kA reprezintă capacitatea nominală de rupere la scurtcircuit, iar 10 A este curentul nominal. Cele două valori se raportează la cerințe diferite ale circuitului și nu se pot folosi una în locul celeilalte.

Întrebări frecvente despre siguranța automată 1P+N Eaton

Ce se întâmplă cu nulul la siguranța automată 1P+N EP-501059?

Nulul este comutat simultan cu polul protejat. Siguranța automată 1P+N Eaton EP-501059 are doi poli în total, însă protecția la suprasarcină și scurtcircuit este asociată unui singur pol.

Cât spațiu ocupă modelul HLN-C10/1N?

Ocupă un singur modul, lat de 1.75 cm. Pentru amplasarea modelului HLN-C10/1N în tablou se iau în calcul și dimensiunile corpului, racordurile și poziția aparatelor alăturate.

Oferă EP-501059 protecție diferențială?

EP-501059 protejează la suprasarcină și scurtcircuit. Configurația 1P+N descrie polii aparatului; nu reprezintă un prag de declanșare la curent rezidual.
