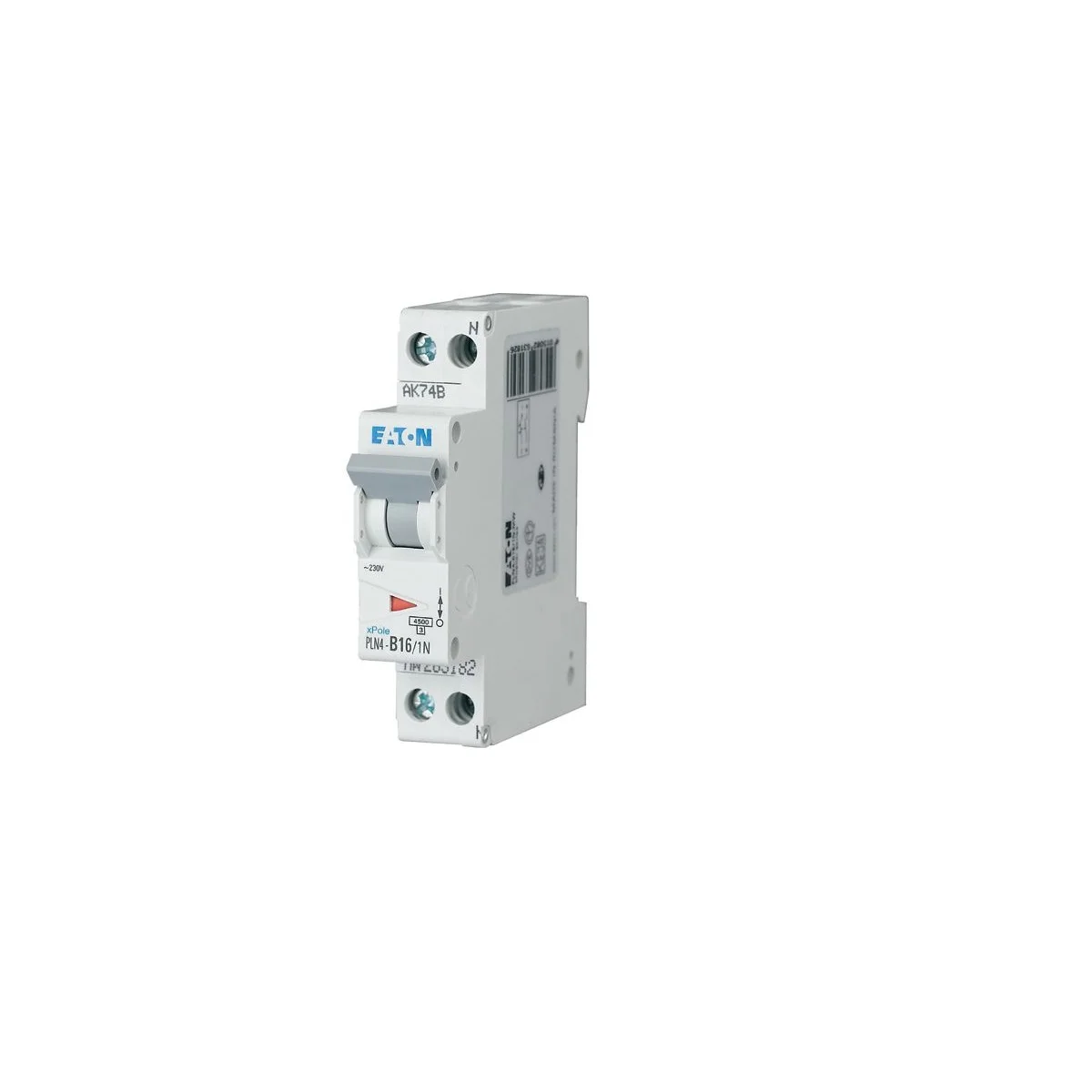

Siguranta automata 1P+N EATON HLN 16A curba B 4.5kA EP-501051

Siguranța automată 1P+N EATON EP-501051 este un întrerupător modular din gama xPole Home HLN, destinat protecției circuitelor la suprasarcină și scurtcircuit. Varianta are curent nominal de 16 A, curbă B și un pol protejat plus nul. Ocupă un singur modul în tablou, fiind potrivită atunci când schema circuitului și nivelul de scurtcircuit permit alegerea acestor parametri.

Protecție de 16 A într-o siguranță automată 1P+N compactă

Modelul HLN-B16/1N reunește configurația 1P+N într-un corp lat de 1.75 cm. Cei doi poli ai aparatului includ un singur pol protejat; această distincție contează când se compară schema circuitului cu aparatul ales. Formatul de un modul ajută la planificarea rândului de protecții din tablou, în special când spațiul modular disponibil este stabilit deja în proiect.

Curentul nominal de 16 A identifică varianta pentru circuitul protejat. Caracteristica B descrie comportamentul declanșării la curenți mari și trebuie să fie cea cerută pentru circuit. Codul EP-501051 identifică exact această combinație de curent, curbă și configurație a polilor; verificarea codului la comandă reduce riscul de a selecta o variantă HLN cu alți parametri.

Capacitate de rupere de 4.5 kA pentru circuitul verificat

Aparatul are capacitate nominală de rupere de 4.5 kA conform IEC/EN 60898-1. Această valoare se compară cu nivelul de scurtcircuit estimat în punctul de instalare. Ea nu exprimă sarcina obișnuită a circuitului: curentul nominal de 16 A și capacitatea de rupere de 4.5 kA sunt două criterii distincte, ambele necesare pentru alegerea protecției.

Tensiunea nominală de funcționare este de 230 V c.a., la frecvența de 50 sau 60 Hz. Împreună cu schema 1P+N, aceste date stabilesc cadrul în care se evaluează utilizarea aparatului. Pentru coordonarea cu restul protecțiilor din tablou contează și caracteristicile circuitului din amonte, nu doar inscripția de pe întrerupător.

Integrare într-un singur modul al tabloului

Corpul are 8 cm lungime sau adâncime, 7.5 cm înălțime și 1.75 cm lățime. Adâncimea de încorporare este de 7.05 cm. Dimensiunile permit evaluarea locului ocupat de aparat, iar configurația finală a tabloului trebuie să asigure și spațiul necesar racordurilor și celorlalte componente.

Gradul de protecție al aparatului este IP20; protecția tabloului complet se stabilește separat. Seria HLN dispune de un indicator roșu și verde pentru poziția contactelor, astfel încât starea aparatului poate fi observată la nivelul întrerupătorului. Indicatorul oferă informații despre poziția contactelor, în timp ce cauza unei declanșări se stabilește prin verificarea circuitului.

Erori frecvente la alegerea siguranței automate 1P+N

Interpretarea celor doi poli ca doi poli protejați

Siguranța automată 1P+N EP-501051 are doi poli în total, dar unul singur este protejat. Dacă această configurație este confundată cu doi poli protejați, produsul poate fi ales pentru o schemă nepotrivită. Configurația cerută trebuie verificată înainte de comandă.

Selectarea aparatului numai după valoarea de 16 A

Curentul nominal nu identifică singur modelul. EP-501051 are curbă B și capacitate de rupere de 4.5 kA. O alegere bazată doar pe amperaj poate omite caracteristica de declanșare sau nivelul de scurtcircuit necesar în instalație.

Confundarea celor 4.5 kA cu sarcina circuitului

Valoarea de 4.5 kA privește întreruperea unui scurtcircuit, nu curentul de utilizare continuă. Tratarea ei ca echivalent al celor 16 A împiedică verificarea corectă a circuitului. Fiecare valoare se compară cu parametrul corespunzător din proiect.

Întrebări frecvente despre siguranța automată 1P+N Eaton

Câți poli sunt protejați la siguranța automată 1P+N EP-501051?

Un pol este protejat. Siguranța automată 1P+N Eaton EP-501051 are doi poli în total, în configurația unui pol protejat plus nul. Aceasta trebuie să corespundă schemei circuitului.

Ce spațiu ocupă HLN-B16/1N în tablou?

Modelul ocupă un modul. Lățimea corpului este de 1.75 cm, ceea ce permite stabilirea locului său pe rândul de aparate al tabloului.

Are modelul EP-501051 protecție diferențială?

EP-501051 este un întrerupător automat pentru suprasarcină și scurtcircuit. Configurația 1P+N descrie polii aparatului și nu indică o funcție de protecție diferențială.
