Siguranta automata 1P+N EATON HLN 16A curba C 4.5kA EP-501061

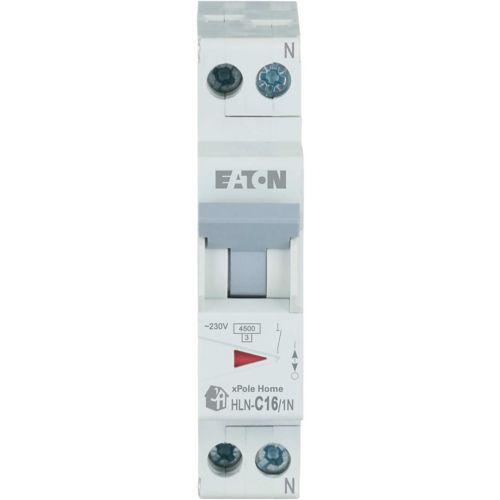

Siguranța automată 1P+N EATON EP-501061 este un aparat modular din seria xPole Home HLN pentru protecția circuitului la suprasarcină și scurtcircuit. Această variantă are curent nominal de 16 A, caracteristică C și un pol protejat plus nul comutat simultan. Ocupă un singur modul în tablou și se alege pentru circuitul a cărui schemă cere acești parametri.

Siguranță automată 1P+N de 16 A cu curbă C

Modelul HLN-C16/1N are doi poli în total, dar protecția la suprasarcină și scurtcircuit este asociată unui singur pol. Nulul este comutat simultan. Configurația trebuie comparată cu schema circuitului, deoarece notația 1P+N arată modul de conectare al polilor și nu reprezintă o sensibilitate diferențială.

Curentul nominal de 16 A și caracteristica C sunt două date distincte ale variantei. Prima identifică valoarea nominală aleasă pentru circuit, iar a doua descrie caracteristica de declanșare. Codul EP-501061 fixează exact această combinație în seria HLN și este util la comandă atunci când proiectul indică varianta C16 cu configurație 1P+N.

Capacitate de rupere de 4.5 kA la 230 V

Capacitatea nominală de rupere este de 4.5 kA conform IEC/EN 60898-1. Aceasta se verifică în raport cu nivelul de scurtcircuit estimat în punctul de instalare. Valoarea nu trebuie confundată cu cei 16 A ai curentului nominal: fiecare parametru răspunde unei alte condiții de alegere a protecției.

Tensiunea nominală a aparatului este de 230 V c.a., la frecvența de 50 sau 60 Hz. Pentru o alegere corectă se verifică împreună tensiunea, curentul nominal, curba C, configurația 1P+N și capacitatea de rupere. Faptul că aparatul încape pe șina tabloului nu stabilește singur potrivirea cu circuitul electric.

Configurație compactă și stare vizibilă în tablou

Aparatul ocupă un modul, cu lățimea corpului de 1.75 cm. Are 8 cm lungime sau adâncime și 7.5 cm înălțime. Aceste dimensiuni ajută la planificarea rândului de protecții; amplasarea finală trebuie să țină cont și de spațiul pentru conductoare, racorduri și aparatele din apropiere.

Indicatorul roșu și verde al seriei HLN arată poziția contactelor. Poate fi citit direct la aparat pentru identificarea vizuală a stării lui. Gradul de protecție al siguranței este IP20, în timp ce protecția tabloului complet depinde de carcasa și ansamblul realizat. Pentru calculul termic al tabloului, disiparea dependentă de curent a acestei variante este de 2.8 W.

Erori frecvente la alegerea siguranței automate 1P+N

Alegerea doar după curentul nominal

Siguranța automată 1P+N EP-501061 este varianta de 16 A cu curbă C. Verificarea exclusivă a amperajului poate omite caracteristica de declanșare cerută de circuit. La comandă se verifică și curba, și codul modelului.

Confundarea nulului comutat cu un pol protejat

Modelul are doi poli în total, dintre care unul este protejat. Nulul se comută simultan, dar nu devine prin aceasta al doilea pol protejat. Dacă schema cere altă configurație, această diferență schimbă alegerea aparatului.

Folosirea valorii de 4.5 kA drept amperaj

Capacitatea de rupere se referă la scurtcircuitul pe care aparatul îl poate întrerupe în condițiile specificate, iar 16 A este curentul nominal. Cele două valori se compară separat cu datele circuitului.

Întrebări frecvente despre siguranța automată 1P+N Eaton

Este nulul comutat la siguranța automată 1P+N EP-501061?

Da, nulul este comutat simultan cu polul protejat. Siguranța automată 1P+N Eaton EP-501061 are doi poli în total, dintre care unul este protejat la suprasarcină și scurtcircuit.

Cât spațiu ocupă HLN-C16/1N în tablou?

Ocupă un singur modul, lat de 1.75 cm. La poziționarea modelului HLN-C16/1N se iau în calcul și adâncimea corpului, racordurile și componentele din jur.

Are modelul EP-501061 protecție diferențială?

EP-501061 oferă protecție la suprasarcină și scurtcircuit. Configurația 1P+N descrie polii aparatului și nu indică un prag de declanșare la curent rezidual.
