Siguranta automata Eaton 263282 1P+N 16A 6KA PLN6-C16/1N

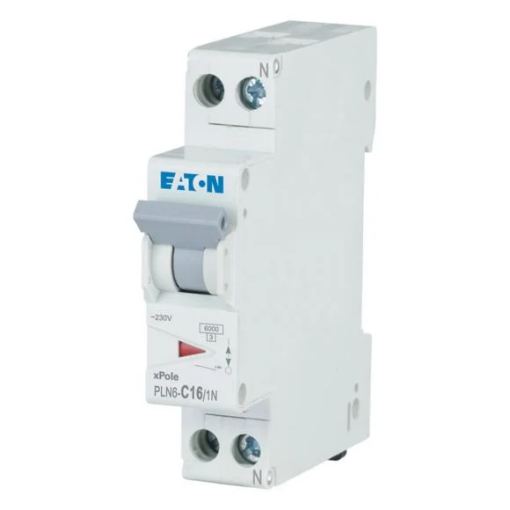

Siguranța automată 16A Eaton PLN6-C16/1N este un disjunctor modular 1P+N pentru protecția circuitelor împotriva suprasarcinii și scurtcircuitului. Modelul 263282 are curbă de declanșare C, capacitate nominală de rupere de 6 kA și un pol protejat, iar conductorul neutru este comutat simultan.

Când alegi Eaton PLN6-C16/1N

PLN6-C16/1N este potrivit atunci când circuitul necesită o siguranță automată 16A în configurație 1P+N, cu curbă C și capacitate de rupere de 6 kA. Această combinație de parametri trebuie verificată în ansamblu, deoarece un disjunctor de 16 A cu altă curbă sau alt număr de poli nu este automat echivalent.

Configurația 1P+N este utilă în circuitele în care schema prevede protecția conductorului de fază și comutarea simultană a neutrului. Alegerea trebuie făcută conform proiectului electric și caracteristicilor circuitului protejat.

Ce înseamnă configurația 1P+N

Eaton PLN6-C16/1N are doi poli în total, dintre care unul este protejat la supracurent, iar neutrul este comutat simultan. Această arhitectură este diferită de un aparat 1P simplu și de un disjunctor 2P cu ambii poli protejați.

Pentru înlocuirea unui aparat existent, configurația polilor trebuie comparată exact. O siguranță 1P+N 16A nu trebuie înlocuită automat cu un model 1P doar pentru că amperajul și curba sunt identice.

Curent nominal 16 A și curbă C

Curentul nominal de 16 A trebuie corelat cu secțiunea conductorului, sarcina și condițiile de instalare ale circuitului. Valoarea de 16 A nu stabilește singură dacă aparatul este potrivit pentru o anumită aplicație.

Curba C definește comportamentul declanșării magnetice la supracurenți de scurtă durată. Prin urmare, o siguranță automată 16A cu curbă C nu este echivalentă automat cu o variantă de 16 A cu curbă B, chiar dacă numărul de poli este același.

Capacitate nominală de rupere de 6 kA

Eaton PLN6-C16/1N are capacitate nominală de rupere de 6 kA conform IEC/EN 60898-1. Acest parametru indică nivelul curentului de scurtcircuit pe care aparatul îl poate întrerupe în condițiile definite de standard și trebuie verificat în raport cu instalația.

Valorile de 16 A și 6 kA descriu funcții diferite. 16 A reprezintă curentul nominal al disjunctorului, iar 6 kA reprezintă capacitatea nominală de întrerupere la scurtcircuit.

Format compact de 1 modul

PLN6-C16/1N combină configurația 1P+N într-o lățime de aproximativ 17,6 mm. Aparatul ocupă un singur spațiu modular, ceea ce permite economisirea spațiului în tabloul electric față de soluții care necesită două module separate.

Tensiunea operațională nominală maximă este de 230 V, iar tensiunea nominală de izolație este de 440 V. Gradul de protecție indicat pentru aparat este IP20.

Ce verifici înainte de cumpărare

Siguranța automată 16A Eaton PLN6-C16/1N trebuie aleasă după configurația completă a circuitului. Dacă înlocuiești un aparat existent, compară amperajul, curba, numărul de poli și capacitatea de rupere, nu doar valoarea de 16 A.

• Curent nominal: 16 A.
• Configurație: 1P+N.
• Poli protejați: 1.
• Neutru: comutat simultan.
• Caracteristică de declanșare: C.
• Capacitate nominală de rupere: 6 kA conform IEC/EN 60898-1.
• Tensiune operațională maximă: 230 V.
• Tensiune nominală de izolație: 440 V.
• Grad de protecție: IP20.
• Lățime: aproximativ 17,6 mm, 1 modul.
• Model: PLN6-C16/1N.
• Cod Eaton: 263282.
• EAN: 4015082632823.

Pentru alte configurații și caracteristici poți consulta categoria de siguranțe automate 16A sau gama completă de siguranțe automate. Pentru alte produse ale producătorului este disponibilă pagina Eaton.

Erori frecvente

Alegerea produsului doar după valoarea de 16 A. Amperajul nu identifică singur protecția potrivită. Configurația 1P+N, curba C și capacitatea de rupere de 6 kA trebuie verificate separat.

Confundarea configurației 1P+N cu 1P. PLN6-C16/1N protejează un pol și comută simultan neutrul. Un model 1P simplu are o arhitectură diferită și nu este automat un înlocuitor direct.

Confundarea curbei C cu curba B. Cele două caracteristici au un comportament diferit la supracurenți de scurtă durată. Alegerea curbei trebuie să corespundă circuitului și tipului de sarcină.

Confundarea valorilor 16 A și 6 kA. 16 A este curentul nominal, iar 6 kA este capacitatea nominală de rupere la scurtcircuit. Sunt parametri diferiți și trebuie analizați separat.

Întrebări frecvente

Ce înseamnă 1P+N la Eaton PLN6-C16/1N?

Configurația 1P+N înseamnă că Eaton PLN6-C16/1N are un pol protejat și conductorul neutru comutat simultan. Aparatul are doi poli în total, însă protecția la supracurent este aplicată unui singur pol. Această configurație trebuie să corespundă schemei circuitului.

Ce înseamnă curba C la această siguranță automată?

Curba C descrie caracteristica de declanșare magnetică a Eaton PLN6-C16/1N. Un aparat de 16 A cu curbă C nu este automat echivalent cu unul de 16 A cu curbă B, deoarece răspunsul la supracurenți de scurtă durată diferă.

Ce înseamnă capacitatea de rupere de 6 kA?

Valoarea de 6 kA reprezintă capacitatea nominală de rupere a PLN6-C16/1N conform IEC/EN 60898-1. Parametrul indică nivelul de curent de scurtcircuit pe care aparatul îl poate întrerupe în condițiile definite de standard și trebuie corelat cu instalația.

Cât spațiu ocupă Eaton PLN6-C16/1N în tablou?

Eaton PLN6-C16/1N ocupă un singur spațiu modular și are lățimea de aproximativ 17,6 mm. Configurația 1P+N este integrată în acest format compact, ceea ce este important atunci când spațiul disponibil în tabloul electric este limitat.

Este PLN6-C16/1N echivalent cu un disjunctor 2P?

Eaton PLN6-C16/1N nu este echivalent cu un disjunctor 2P cu ambii poli protejați. Modelul are doi poli în total, dar numai un pol este protejat la supracurent, în timp ce neutrul este comutat simultan.
