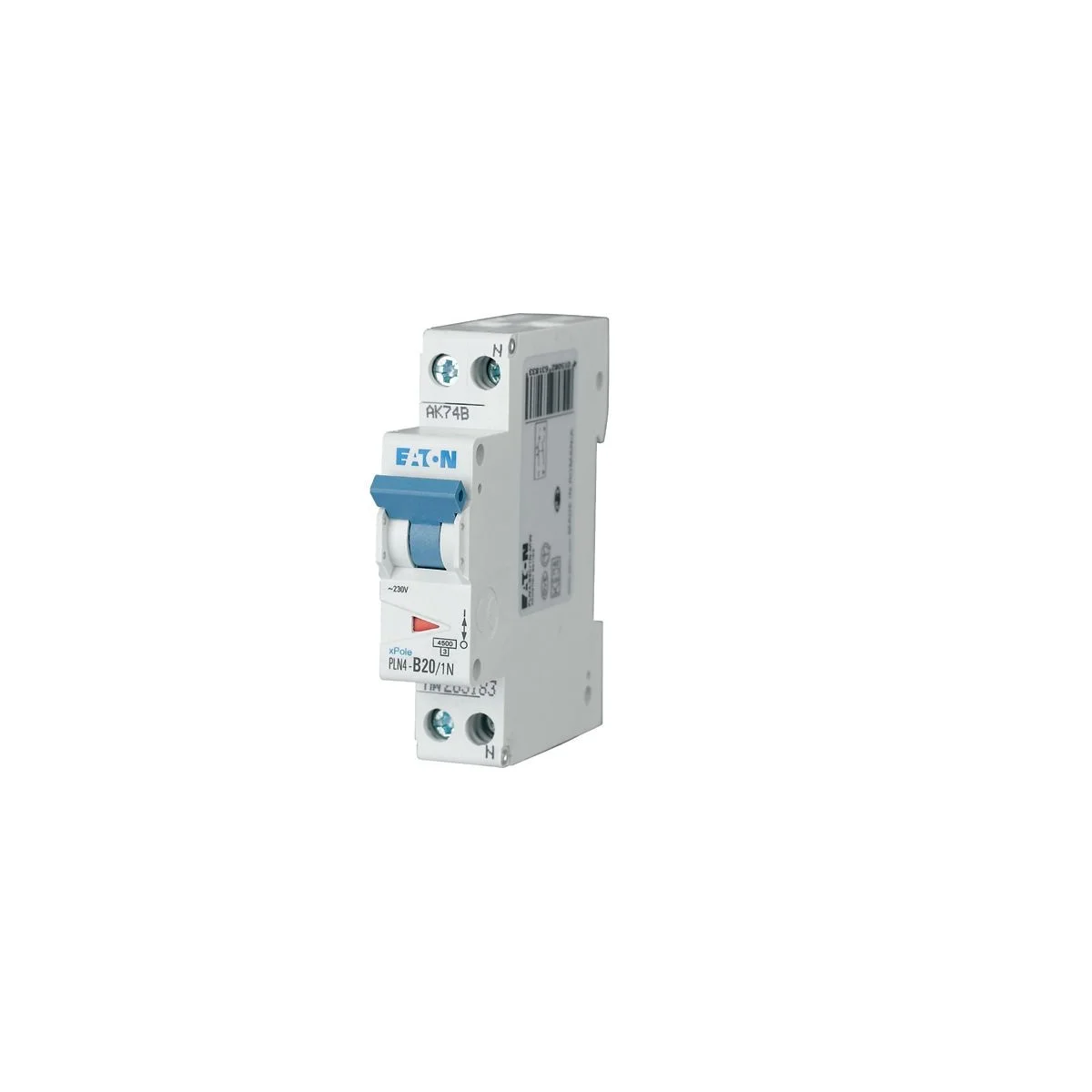

Siguranta automata 1P+N EATON HLN 16A curba B 4.5kA EP-501051

Siguranța automată 1P+N EATON EP-501051 este un întrerupător modular din seria xPole Home HLN pentru protecția la suprasarcină și scurtcircuit. Modelul are curent nominal de 16 A, caracteristică B și un pol protejat plus nul. Lățimea de un singur modul ajută la echiparea tablourilor rezidențiale și a celor din aplicații comerciale mici, atunci când schema și parametrii circuitului corespund aparatului.

Siguranță automată 1P+N de 16 A într-un singur modul

Modelul HLN-B16/1N ocupă o poziție modulară cu lățimea de 1.75 cm. Această dimensiune contează când se stabilește câte aparate încap pe rândul tabloului. Configurația 1P+N înseamnă doi poli în total, dintre care unul este protejat. Alegerea se face după schema circuitului, deoarece numărul total de poli și numărul polilor protejați descriu lucruri diferite.

Curentul nominal de 16 A identifică această variantă HLN. Caracteristica B trebuie corelată cu circuitul protejat și cu cerințele proiectului. Codul EP-501051 permite identificarea exactă a produsului la comandă, alături de configurația 1P+N, valoarea de 16 A și curba B.

Protecție la scurtcircuit evaluată la 4.5 kA

Capacitatea nominală de rupere este de 4.5 kA conform IEC/EN 60898-1. Ea se verifică față de nivelul de scurtcircuit estimat în punctul în care va fi montat întrerupătorul. Nu trebuie confundată cu valoarea de 16 A: aceasta din urmă este curentul nominal al aparatului. Pentru selectarea protecției sunt necesare ambele verificări.

Aparatul funcționează la tensiunea nominală de 230 V c.a. și la frecvența de 50 sau 60 Hz. Protecția sa este destinată suprasarcinii și scurtcircuitului; notația 1P+N descrie configurația polilor, nu o sensibilitate diferențială. Astfel, denumirea completă a variantei ajută la evitarea confuziei între tipul aparatului, curentul nominal și funcțiile cerute de circuit.

Dimensiuni și identificare directă în tablou

Corpul întrerupătorului are 8 cm lungime sau adâncime, 7.5 cm înălțime și 1.75 cm lățime. Adâncimea de încorporare este de 7.05 cm. Pentru dispunerea aparatului se evaluează și locul necesar conductoarelor și celorlalte componente ale tabloului, pe lângă spațiul de un modul ocupat pe șină.

Indicatorul roșu și verde al seriei HLN arată poziția contactelor și permite citirea vizuală a stării aparatului. Gradul de protecție al întrerupătorului este IP20. Această valoare privește aparatul; gradul de protecție al tabloului complet depinde de ansamblul în care este integrat.

Erori frecvente la alegerea siguranței automate 1P+N

Confundarea configurației 1P+N cu doi poli protejați

Siguranța automată 1P+N EP-501051 are doi poli în total, dar numai unul este protejat. Interpretarea greșită a notației poate duce la alegerea unui aparat care nu corespunde schemei. Verificarea se face după configurația cerută de circuit.

Alegerea exclusiv după curentul de 16 A

Curentul nominal nu este suficient pentru identificarea variantei. Modelul EP-501051 are curbă B și capacitate de rupere de 4.5 kA. Dacă una dintre aceste caracteristici nu corespunde proiectului, potrivirea aparatului trebuie reevaluată înainte de comandă.

Considerarea aparatului drept protecție diferențială

Notația 1P+N nu indică un prag de curent rezidual. EP-501051 este un întrerupător automat miniatural pentru suprasarcină și scurtcircuit. Dacă schema cere și protecție diferențială, acea cerință trebuie tratată distinct.

Întrebări frecvente despre siguranța automată 1P+N Eaton

Ce înseamnă 1P+N la siguranța automată Eaton EP-501051?

Înseamnă un pol protejat plus nul. Siguranța automată 1P+N Eaton EP-501051 are doi poli în total, iar configurația lor trebuie să corespundă schemei circuitului.

Cât spațiu ocupă HLN-B16/1N în tablou?

Ocupă un singur modul, lat de 1.75 cm. Pentru integrarea modelului HLN se iau în calcul și spațiul pentru racorduri, adâncimea aparatului și dispunerea celorlalte componente.

Ce indică valoarea de 4.5 kA la EP-501051?

Indică capacitatea nominală de rupere la scurtcircuit. Pentru EP-501051, această valoare se compară cu nivelul de scurtcircuit estimat în punctul de instalare, separat de verificarea curentului nominal de 16 A.
