Siguranta automata 1P+N EATON HLN 20A curba C 4.5kA EP-501062

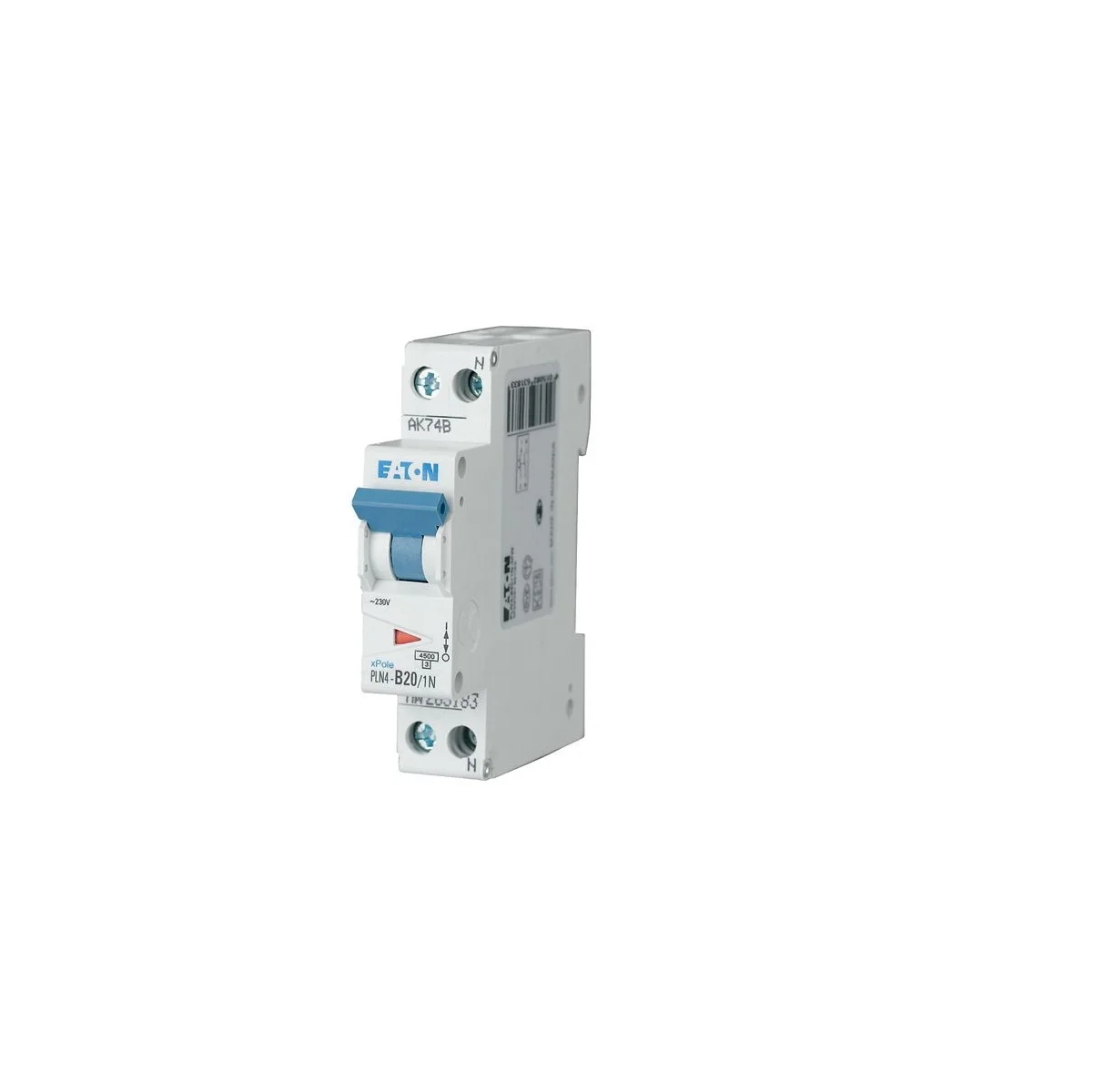

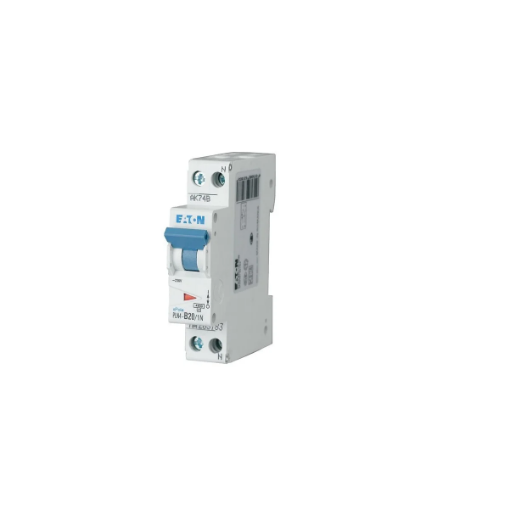

Siguranța automată 1P+N EATON HLN-C20/1N este un întrerupător automat de 20A, cu curba C, pentru protecția circuitelor monofazate împotriva suprasarcinii și scurtcircuitului. Construcția de un modul permite integrarea într-un tablou electric cu spațiu limitat, păstrând comutarea fazei și a neutrului.

Siguranță automată 1P+N pentru circuite rezidențiale de 20A

Siguranța automată EATON HLN-C20/1N este destinată circuitelor de 230V în curent alternativ, cu frecvența de 50Hz sau 60Hz. Poate echipa tablouri din locuințe și aplicații comerciale de dimensiuni reduse, atunci când circuitul necesită protecție de 20A cu caracteristică C.

Protecția la suprasarcină intervine când curentul depășește nivelul admis în condițiile caracteristicii de declanșare. Protecția la scurtcircuit răspunde la creșterile mari ale curentului produse de un defect. Astfel, întrerupătorul întrerupe alimentarea circuitului afectat, în loc ca acesta să rămână alimentat în prezența defectului.

Fază protejată și neutru comutat împreună

Siguranța automată EATON HLN-C20/1N are doi poli în total, dintre care unul este protejat. Configurația 1P+N combină protecția fazei cu comutarea neutrului, astfel încât acționarea aparatului întrerupe ambele conductoare. Notația 1P+N nu înseamnă două faze protejate și nici existența unei funcții diferențiale.

Un singur modul pentru organizarea tabloului

Siguranța automată EATON HLN-C20/1N ocupă un modul, cu lățimea de 1.75cm. Formatul compact este util când în tablou trebuie păstrat loc pentru mai multe circuite sau pentru alte aparate de protecție. Funcția de comutare a neutrului este integrată în aceeași lățime modulară.

Înălțimea aparatului este de 7.5cm, iar adâncimea totală este de 8cm. Aceste dimensiuni ajută la evaluarea spațiului disponibil în carcasă, inclusiv pe direcția adâncimii. Un loc liber pe rândul modular nu garantează, singur, că orice carcasă oferă spațiul necesar pentru aparat și conductoarele conectate.

Curba C și capacitatea de rupere în alegerea protecției

Siguranța automată EATON HLN-C20/1N are caracteristica de declanșare C. Curba descrie comportamentul aparatului în raport cu valoarea și durata curentului, iar curentul nominal de 20A identifică varianta. Alegerea protecției include ambele informații, deoarece valoarea nominală singură nu descrie întregul răspuns la un defect.

Capacitatea nominală de rupere este de 4.5kA la 230V, conform IEC/EN 60898-1. Aceasta privește întreruperea curentului de scurtcircuit și trebuie corelată cu valoarea posibilă la locul instalării. Nu reprezintă curentul de funcționare al circuitului și nu mărește sarcina admisă pe conductoare.

Curentul nominal al siguranței nu stabilește automat secțiunea cablului. Materialul conductorului, modul de pozare și condițiile termice influențează curentul admisibil. Un circuit de 20A trebuie evaluat ca ansamblu, fără a deduce potrivirea cablului exclusiv din inscripția de pe întrerupător.

Erori frecvente la alegerea unei siguranțe automate 1P+N

Confundarea siguranței automate 1P+N cu protecția diferențială

Siguranța automată EATON HLN-C20/1N este un aparat MCB. Prezența neutrului comutat poate crea impresia unei protecții suplimentare la curenți de scurgere, însă funcțiile aparatului sunt protecția la suprasarcină și scurtcircuit. Cerința de protecție diferențială se tratează separat în configurația instalației.

Alegerea exclusiv după valoarea de 20A

Siguranța automată EATON HLN-C20/1N trebuie identificată și prin curba C și capacitatea de rupere. O comandă bazată doar pe amperaj poate omite comportamentul de declanșare sau nivelul curentului de scurtcircuit. Pentru această variantă, combinația relevantă este 20A, curba C și 4.5kA la 230V.

Interpretarea IP20 ca protecție împotriva apei

Siguranța automată EATON HLN-C20/1N are gradul de protecție IP20, care nu include protecție la apă. Aparatul nu oferă singur protecție la stropire sau ploaie. Condițiile de mediu ale instalației și protecția carcasei trebuie luate în considerare distinct de formatul modular.

Întrebări frecvente despre siguranța automată 1P+N

Siguranța automată 1P+N EATON poate alimenta un circuit trifazat?

Nu. Siguranța automată 1P+N EATON HLN-C20/1N este destinată unui circuit monofazat de 230V AC. Cei doi poli corespund fazei și neutrului, nu unei configurații pentru trei faze.

Întrerupătorul HLN poate fi rearmat după declanșare?

Da, siguranța automată EATON HLN permite rearmarea după identificarea și eliminarea cauzei declanșării. Revenirea manetei în poziția de alimentare nu remediază suprasarcina sau scurtcircuitul care a provocat întreruperea.

Valoarea de 440V permite folosirea siguranței la această tensiune?

Nu. Siguranța automată EATON HLN are tensiunea nominală de utilizare de 230V AC. Valoarea de 440V este tensiunea nominală de izolație și descrie un parametru diferit, fără să extindă tensiunea de alimentare a circuitului.
