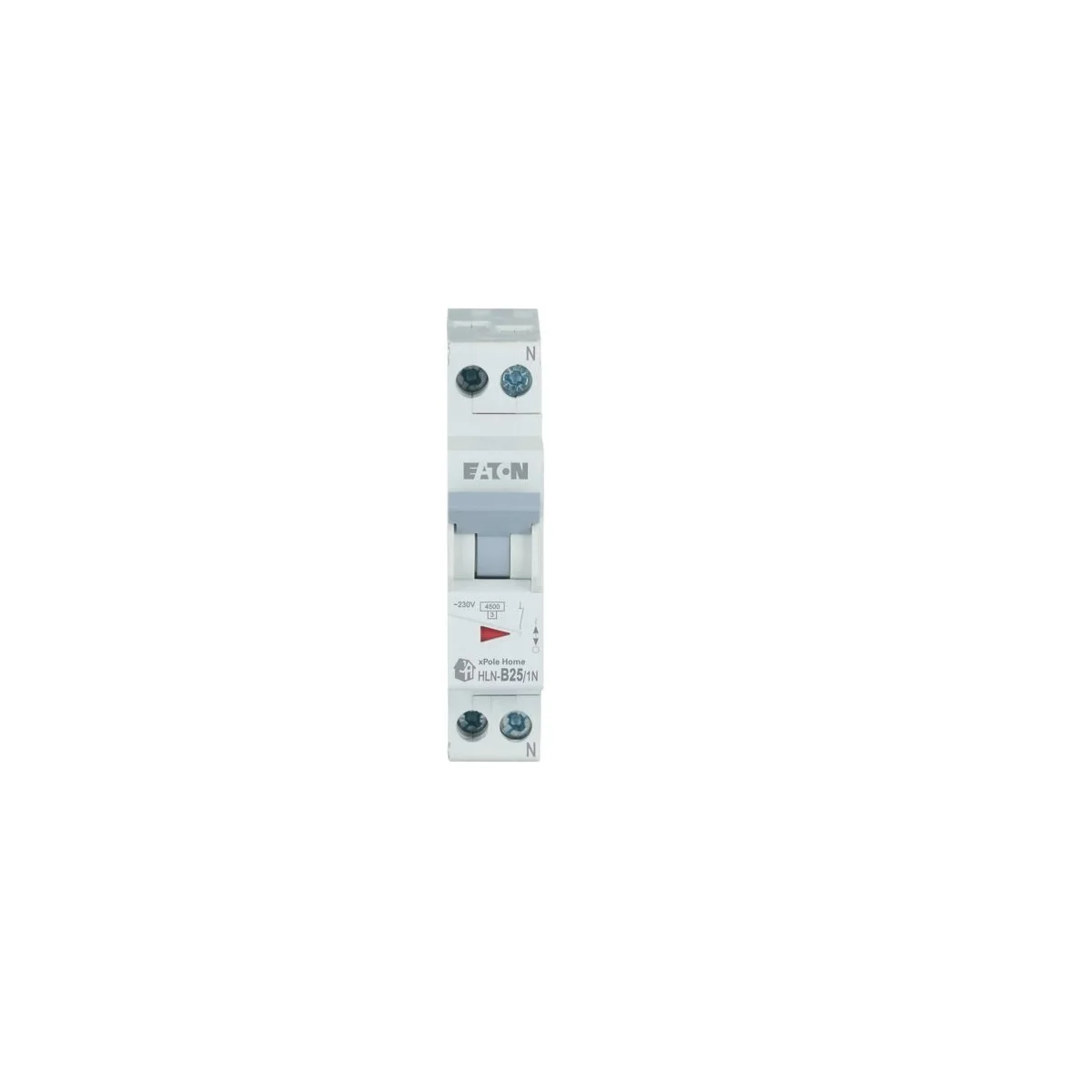

Siguranța automată 1P+N EATON EP-501053 este un aparat modular din seria xPole Home HLN care protejează circuitul la suprasarcină și scurtcircuit. Modelul are curent nominal de 25 A, curbă B și configurație cu un pol protejat plus nul. Ocupă un singur modul în tablou, ceea ce permite integrarea acestei protecții în spațiul prevăzut pentru o poziție modulară.

Siguranță automată 1P+N de 25 A pentru circuitul potrivit

Modelul HLN-B25/1N are doi poli în total, dintre care unul este protejat. Notația 1P+N trebuie corelată cu schema electrică a circuitului. Ea arată configurația aparatului, nu indică o protecție diferențială. Înainte de alegere contează atât această schemă, cât și curentul pentru care circuitul și conductoarele sale au fost proiectate.

Valoarea de 25 A identifică curentul nominal al acestei variante. Curba B descrie caracteristica de declanșare și este un criteriu separat de amperaj. Codul EP-501053 identifică exact combinația 1P+N, 25 A și curbă B, fiind util când se selectează produsul pentru o poziție precisă din tablou.

Protecție la scurtcircuit cu capacitate de rupere de 4.5 kA

Capacitatea nominală de rupere a aparatului este de 4.5 kA conform IEC/EN 60898-1. Pentru a stabili potrivirea, această valoare se compară cu nivelul de scurtcircuit estimat în punctul de instalare. Cei 4.5 kA nu reprezintă curentul nominal al circuitului: acesta este de 25 A pentru varianta EP-501053.

Aparatul este destinat unei tensiuni nominale de 230 V c.a. și unei frecvențe de 50 sau 60 Hz. Aceste date, configurația polilor și capacitatea de rupere se verifică împreună. Selectarea după o singură valoare de pe etichetă nu stabilește dacă protecția corespunde întregului circuit.

Un modul ocupat în tablou

Lățimea aparatului este de 1.75 cm, corespunzătoare unui singur modul. Corpul are 8 cm lungime sau adâncime și 7.5 cm înălțime, iar adâncimea de încorporare este de 7.05 cm. Aceste dimensiuni ajută la planificarea poziției sale; pentru configurația finală se ia în calcul și spațiul necesar racordurilor.

Seria HLN are un indicator roșu și verde al poziției contactelor, pentru citirea vizuală a stării aparatului în tablou. Gradul de protecție al siguranței este IP20. Gradul de protecție al tabloului complet depinde de carcasa și de ansamblul în care este instalată.

Erori frecvente la alegerea siguranței automate 1P+N

Alegerea valorii de 25 A doar după spațiul din tablou

Siguranța automată 1P+N EP-501053 încape într-un singur modul, dar lățimea nu stabilește curentul potrivit pentru circuit. Alegerea celor 25 A se face după cerințele instalației, inclusiv ale conductoarelor protejate. Spațiul disponibil este o verificare suplimentară, nu criteriul electric principal.

Interpretarea configurației 1P+N ca doi poli protejați

Modelul are doi poli în total și unul protejat. Dacă schema cere altă configurație, asemănarea dimensiunilor cu un alt aparat nu rezolvă nepotrivirea. Numărul polilor protejați trebuie verificat explicit.

Confundarea celor 4.5 kA cu valoarea nominală de 25 A

Capacitatea de rupere și curentul nominal răspund unor verificări diferite. Prima privește scurtcircuitul estimat la locul de instalare, iar a doua identifică varianta aleasă pentru circuit. Ambele trebuie să corespundă proiectului.

Întrebări frecvente despre siguranța automată 1P+N Eaton

Ce protejează siguranța automată 1P+N EP-501053?

Protejează circuitul la suprasarcină și scurtcircuit. Siguranța automată 1P+N Eaton EP-501053 are un pol protejat plus nul; denumirea 1P+N nu indică protecție diferențială.

Cât spațiu ocupă modelul HLN-B25/1N?

Ocupă un modul cu lățimea de 1.75 cm. La evaluarea locului în tablou se ține cont și de adâncimea aparatului și de spațiul pentru racordurile circuitului.

Ce înseamnă curba B pentru EP-501053?

Curba B este caracteristica de declanșare a modelului. Pentru EP-501053, ea se verifică împreună cu valoarea nominală de 25 A, configurația 1P+N și capacitatea de rupere cerute de circuit.
