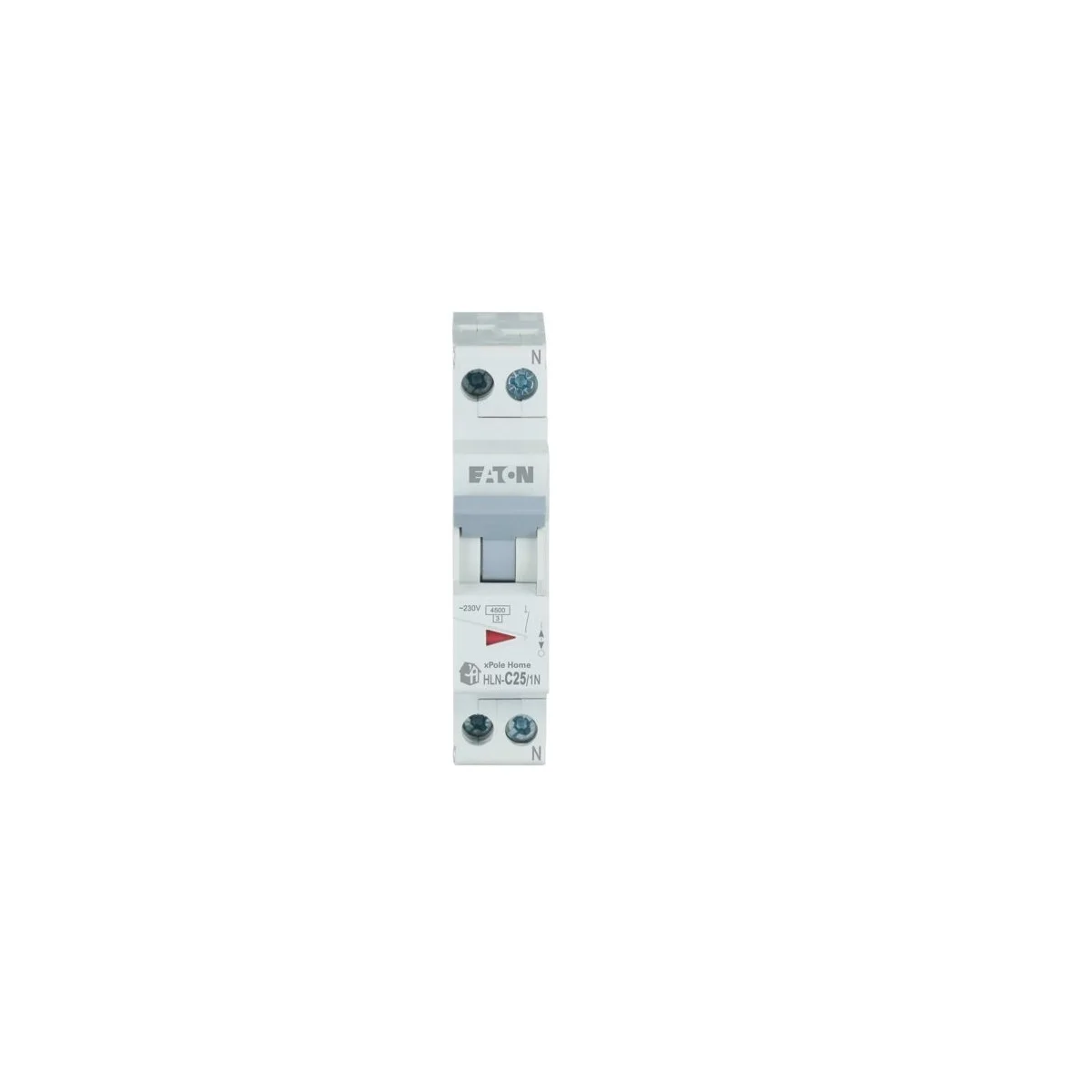

Siguranta automata 1P+N EATON HLN 25A curba C 4.5kA EP-501063

Siguranța automată 1P+N EATON HLN-C25/1N este un aparat modular de protecție de 25A, cu curba C, pentru circuite monofazate. Protejează la suprasarcină și scurtcircuit, comută faza și neutrul împreună și ocupă un singur modul în tabloul electric.

Siguranță automată 1P+N pentru tablouri rezidențiale

Siguranța automată EATON HLN-C25/1N aparține gamei xPole Home HLN, destinată în principal aplicațiilor rezidențiale. Este potrivită pentru circuite de 230V AC, cu frecvența de 50Hz sau 60Hz, atunci când circuitul necesită un curent nominal de 25A și caracteristica de declanșare C.

La apariția unei suprasarcini sau a unui scurtcircuit, siguranța declanșează și întrerupe alimentarea circuitului pe care îl protejează. Poziția manetei ajută la identificarea aparatului declanșat într-un tablou cu mai multe circuite. După identificarea și eliminarea cauzei, siguranța poate fi rearmată fără înlocuirea unui element fuzibil.

Fază protejată și neutru comutat împreună

Siguranța automată EATON HLN-C25/1N are doi poli în total, dintre care unul este protejat la supracurent. Configurația 1P+N înseamnă că faza este protejată, iar neutrul este comutat simultan cu aceasta. La acționarea aparatului, cele două conductoare sunt întrerupte împreună.

Comutarea neutrului nu reprezintă protecție diferențială. Siguranța HLN-C25/1N protejează circuitul la suprasarcină și scurtcircuit; nu detectează curenții reziduali. Distincția contează când configurația instalației cere și o funcție de protecție diferențială.

Un singur modul pentru organizarea tabloului

Siguranța automată EATON HLN-C25/1N are lățimea de 1.75cm și ocupă un singur spațiu modular. Faza protejată și neutrul comutat sunt integrate în aceeași carcasă. Acest format ajută la organizarea mai multor circuite pe un rând al tabloului cu lățime limitată.

Aparatul are înălțimea de 7.5cm și adâncimea totală de 8cm. La alegerea spațiului din tablou contează atât modulul liber pe rând, cât și adâncimea carcasei și locul necesar conductoarelor. Dimensiunea modulară indică lățimea ocupată, nu toate condițiile de integrare în tablou.

25A, curba C și 4.5kA în alegerea protecției

Curentul nominal de 25A identifică varianta HLN-C25/1N. Această valoare trebuie să corespundă circuitului protejat; nu stabilește singură secțiunea potrivită a cablului sau sarcina admisă în orice condiții de instalare. Tipul conductorului și modul în care este realizat circuitul rămân relevante pentru alegere.

Curba C descrie comportamentul siguranței la creșterea curentului. Se citește împreună cu valoarea de 25A, deoarece curentul nominal și caracteristica de declanșare răspund unor întrebări diferite. Caracteristica este relevantă inclusiv când circuitul alimentează consumatori care au un curent de pornire.

Capacitatea nominală de rupere este de 4.5kA la 230V, în condițiile IEC/EN 60898-1. Ea arată nivelul curentului de scurtcircuit pe care aparatul îl poate întrerupe în condițiile specificate. Nu este curentul la care funcționează în mod obișnuit circuitul și nu trebuie confundată cu valoarea nominală de 25A.

Gradul de protecție al aparatului este IP20. Acesta nu indică protecție la apă, astfel că amplasarea tabloului și protecția oferită de carcasă contează în spațiile expuse la umezeală. Pentru alegerea produsului se analizează separat curentul circuitului, caracteristica de declanșare, capacitatea de rupere și condițiile mediului de instalare.

Erori frecvente la alegerea unei siguranțe automate 1P+N

Confundarea siguranței automate 1P+N cu protecția diferențială

Siguranța automată EATON HLN-C25/1N comută și neutrul, dar nu detectează curenții de scurgere. Interpretarea configurației 1P+N ca funcție diferențială poate lăsa neacoperită o cerință a instalației. Pentru acest produs, funcțiile de protecție sunt cele la suprasarcină și scurtcircuit.

Alegerea valorii de 25A doar după consumator

Siguranța automată EATON HLN-C25/1N nu se alege doar fiindcă un echipament are un consum ridicat. Curentul admisibil al conductorului și condițiile circuitului influențează potrivirea protecției. Valoarea înscrisă pe aparat nu mărește capacitatea cablului deja instalat.

Confundarea curentului nominal cu puterea de rupere

La siguranța automată EATON HLN-C25/1N, 25A este curentul nominal, iar 4.5kA la 230V este capacitatea de rupere la scurtcircuit. Alegerea după amperaj, fără a ține seama de curentul de defect posibil la locul instalării, omite o condiție distinctă de potrivire.

Întrebări frecvente despre siguranța automată 1P+N

Siguranța automată 1P+N EATON HLN protejează și neutrul?

Neutrul este comutat, iar faza este protejată la supracurent. Siguranța automată 1P+N EATON HLN-C25/1N are doi poli în total și un singur pol protejat. Ambele conductoare sunt întrerupte la acționarea aparatului.

Ce spațiu ocupă siguranța HLN-C25/1N în tablou?

Siguranța EATON HLN-C25/1N ocupă un singur modul, cu lățimea de 1.75cm. Pentru integrarea în carcasă contează și adâncimea totală de 8cm, împreună cu spațiul disponibil pentru conductoare.

Poate fi folosită la 440V?

Siguranța automată EATON HLN-C25/1N are tensiunea nominală de utilizare de 230V AC. Valoarea de 440V reprezintă tensiunea nominală de izolație, un parametru diferit care nu extinde tensiunea de utilizare a aparatului.
