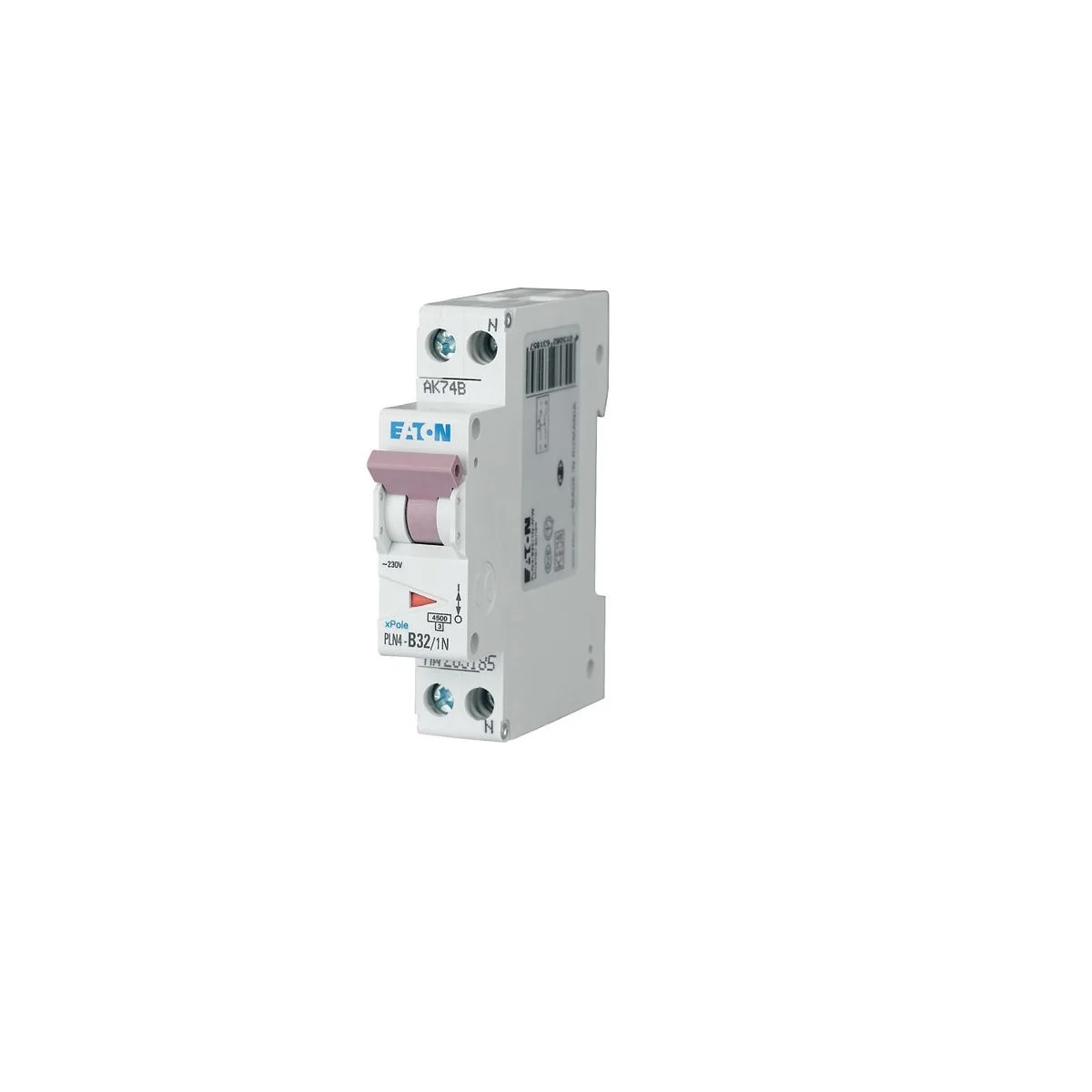

Siguranta automata 1P+N EATON HLN 32A curba C 4.5kA EP-501064

Siguranța automată 1P+N EATON HLN-C32/1N este un aparat modular de protecție de 32A, cu curba C, pentru circuite monofazate de 230V AC. Protejează la suprasarcină și scurtcircuit, comută faza și neutrul împreună și ocupă un singur modul în tabloul electric.

Siguranță automată 1P+N pentru circuitul potrivit

Siguranța automată EATON HLN-C32/1N aparține gamei xPole Home HLN, destinată tablourilor rezidențiale și unor aplicații comerciale de dimensiuni reduse. Varianta de 32A se alege când dimensionarea circuitului permite acest curent nominal, iar caracteristica C corespunde utilizării. Valoarea înscrisă pe aparat nu transformă un cablu existent într-unul capabil să suporte un curent mai mare.

La apariția unei suprasarcini sau a unui scurtcircuit, siguranța declanșează și oprește alimentarea circuitului protejat. Într-un tablou cu circuite separate, poziția manetei permite identificarea aparatului care a declanșat. După identificarea și eliminarea cauzei, siguranța se poate rearma prin acționarea manetei.

Fază protejată și neutru comutat simultan

Siguranța automată EATON HLN-C32/1N are doi poli în total, dintre care unul protejat la supracurent. În configurația 1P+N, faza este protejată, iar neutrul este comutat împreună cu ea. Acest lucru permite întreruperea ambelor conductoare ale circuitului la acționarea aparatului, fără a confunda neutrul comutat cu un al doilea pol protejat.

Funcția 1P+N nu include detectarea curenților reziduali. Protecția diferențială răspunde unei alte cerințe a instalației. Pentru această siguranță, funcțiile confirmate sunt protecția la suprasarcină și scurtcircuit, iar mențiunea neutrului descrie modul de comutare.

Un modul pentru o dispunere ordonată în tablou

Siguranța automată EATON HLN-C32/1N ocupă un singur spațiu modular și are lățimea de 1.75cm. Faza protejată și neutrul comutat se află în aceeași carcasă. Formatul permite organizarea circuitelor pe rândul unui tablou în care lățimea disponibilă trebuie folosită atent.

Aparatul are înălțimea de 7.5cm și adâncimea totală de 8cm. La alegerea carcasei, un modul liber descrie doar locul ocupat pe lățime; adâncimea și spațiul pentru conductoare contează separat. Verificarea acestor dimensiuni înainte de comandă evită alegerea unui aparat care nu încape în configurația tabloului.

32A, curba C și 4.5kA au roluri diferite

Curentul nominal de 32A identifică această variantă HLN-C32/1N. El privește alegerea protecției pentru circuit, nu reprezintă puterea unui consumator și nu stabilește singur secțiunea cablului. Materialul conductorului, secțiunea și condițiile de pozare influențează curentul admisibil al circuitului protejat.

Curba C descrie caracteristica de declanșare la supracurent și se interpretează împreună cu valoarea nominală. Ea contează când un circuit alimentează consumatori cu curent de pornire. Inscripția C32 reunește caracteristica și curentul nominal; nu spune, de una singură, ce curent de scurtcircuit poate întrerupe siguranța.

Capacitatea nominală de rupere este de 4.5kA la 230V, în condițiile IEC/EN 60898-1. Aceasta privește un eventual scurtcircuit la locul instalării, nu curentul obișnuit de funcționare. Alegerea aparatului trebuie să țină seama de nivelul curentului de defect posibil în tablou.

Gradul IP20 nu include protecție la apă. Dacă tabloul se află într-un spațiu unde poate exista umezeală sau stropire, protecția oferită de carcasă și amplasarea acesteia se evaluează distinct. Formatul compact nu schimbă limitele de mediu ale aparatului.

Erori frecvente la alegerea unei siguranțe automate 1P+N

Siguranța automată 1P+N confundată cu una diferențială

Siguranța automată EATON HLN-C32/1N comută neutrul, dar nu detectează curenții de scurgere. Alegerea ei pentru a îndeplini singură o cerință de protecție diferențială lasă acea funcție neacoperită. Denumirea 1P+N descrie configurația polilor, nu un prag diferențial.

32A aleși doar după consumul echipamentului

Curentul nominal al siguranței nu poate fi ales separat de conductor și de modul de realizare a circuitului. Montarea unei protecții de 32A pe un circuit care nu admite acest curent poate lăsa cablul insuficient protejat la suprasarcină. Valoarea se stabilește pentru întregul circuit, nu doar după un consumator.

Capacitatea de rupere omisă la alegere

Siguranța automată EATON HLN-C32/1N are curent nominal de 32A și capacitate de rupere de 4.5kA la 230V. Amperajul nu confirmă singur potrivirea pentru un tablou: curentul de scurtcircuit posibil la locul montajului trebuie corelat cu valoarea de rupere a aparatului.

Întrebări frecvente despre siguranța automată 1P+N

Siguranța automată 1P+N EATON HLN protejează și neutrul?

Neutrul este comutat, iar faza este protejată la supracurent. Siguranța automată 1P+N EATON HLN-C32/1N are doi poli în total și un singur pol protejat; ambele conductoare sunt întrerupte împreună.

Ce spațiu ocupă modelul HLN-C32 în tablou?

Siguranța automată EATON HLN ocupă un singur modul, cu lățimea de 1.75cm. Aparatul are și o adâncime totală de 8cm; locul necesar conexiunilor se ia în calcul separat de lățimea modulară.

Valoarea de 440V permite utilizarea la această tensiune?

Siguranța automată EATON HLN-C32/1N are tensiunea nominală de utilizare de 230V AC. Cei 440V reprezintă tensiunea nominală de izolație, un parametru diferit care nu extinde tensiunea de alimentare a circuitului.
