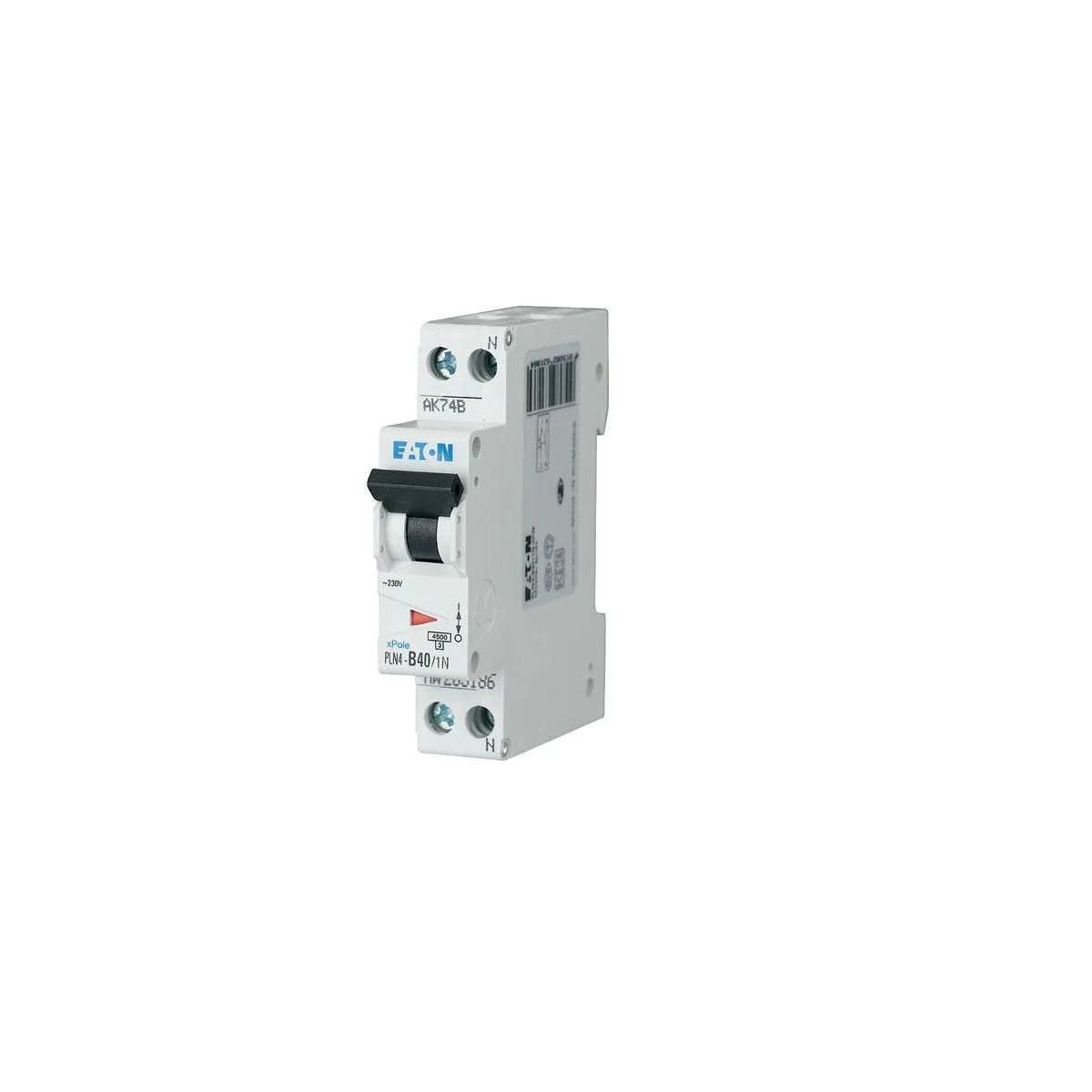

Siguranta automata 1P+N EATON HLN 40A curba C 4.5kA EP-501065

Siguranța automată 1P+N EATON HLN-C40/1N este un aparat modular de protecție de 40A, cu curba C, pentru circuite monofazate de 230V AC. Protejează faza la suprasarcină și scurtcircuit, comută neutrul odată cu aceasta și ocupă un singur modul în tabloul electric.

Siguranță automată 1P+N pentru un circuit dimensionat la 40A

Siguranta automata 1P+N EATON HLN-C40/1N face parte din gama xPole Home HLN, destinată în principal tablourilor rezidențiale și unor aplicații comerciale de dimensiuni reduse. Valoarea de 40A reprezintă curentul nominal al acestei variante. Ea se alege în raport cu circuitul protejat, nu doar după consumul unui echipament ori după locul disponibil în tablou.

Siguranța declanșează la suprasarcină sau scurtcircuit și întrerupe alimentarea circuitului afectat. Poziția manetei ajută la identificarea aparatului care a declanșat într-un tablou cu mai multe circuite. După identificarea și eliminarea cauzei, circuitul poate fi repus sub tensiune prin rearmarea siguranței; rearmarea singură nu remediază defectul.

Fază protejată și neutru comutat împreună

Siguranta automata 1P+N EATON HLN-C40/1N are doi poli în total, dintre care unul protejat la supracurent. În configurația 1P+N, faza este protejată, iar neutrul este comutat simultan cu aceasta. La acționare, ambele conductoare ale circuitului sunt întrerupte, fără ca neutrul să devină un al doilea pol protejat.

Comutarea neutrului nu echivalează cu detectarea curenților reziduali. HLN-C40/1N oferă protecție la suprasarcină și scurtcircuit, nu protecție diferențială. Dacă instalația necesită și această funcție, ea trebuie acoperită distinct în configurația tabloului.

Format compact pentru organizarea tabloului

Siguranta automata 1P+N EATON HLN-C40/1N are lățimea de 1.75cm și ocupă un singur modul. Faza protejată și neutrul comutat sunt reunite în aceeași carcasă. Această construcție păstrează spațiu pe rândul modular atunci când tabloul găzduiește mai multe circuite.

Înălțimea aparatului este de 7.5cm, iar adâncimea totală este de 8cm. Un modul liber confirmă numai locul pe lățime: carcasa trebuie să permită și adâncimea aparatului, precum și poziționarea conductoarelor. Aceste dimensiuni sunt utile când se evaluează integrarea într-un tablou existent.

Curba C și capacitatea de rupere pentru această variantă

Caracteristica C descrie răspunsul siguranței la supracurent. Împreună cu valoarea nominală de 40A, ea identifică varianta C40. Curba nu stabilește însă curentul admisibil al cablului. Secțiunea, materialul și modul de pozare al conductorului influențează potrivirea protecției pentru circuitul real.

Capacitatea nominală de rupere este de 4.5kA la 230V, în condițiile IEC/EN 60898-1. Ea privește curentul de scurtcircuit pe care siguranța îl poate întrerupe în condițiile indicate. Nu descrie curentul normal al circuitului și nu trebuie confundată cu valoarea nominală de 40A.

La curentul nominal, disiparea dependentă de curent a aparatului este de 7.4W. Într-un tablou cu mai multe aparate, această valoare contribuie la evaluarea condițiilor termice din carcasă. Spațiul economisit pe lățime nu elimină necesitatea de a ține seama de căldura produsă în funcționare.

Siguranța are gradul de protecție IP20, care nu include protecție la apă. Într-un amplasament expus la umezeală sau stropire, protecția oferită de carcasa tabloului se tratează separat. Aparatul este destinat utilizării la 230V AC și la frecvența de 50Hz sau 60Hz.

Erori frecvente la alegerea unei siguranțe automate 1P+N

Confundarea siguranței automate 1P+N cu protecția diferențială

Siguranta automata 1P+N EATON HLN-C40/1N comută neutrul, dar nu detectează curenții de scurgere. Alegerea sa pentru a îndeplini singură o cerință de protecție diferențială lasă acea funcție neacoperită. Notația 1P+N arată configurația polilor, nu un prag de declanșare diferențială.

Alegerea valorii de 40A doar după consumator

O siguranță de 40A trebuie să corespundă întregului circuit. Alegerea după un singur consumator, fără corelarea cu conductorul și condițiile de pozare, poate lăsa cablul insuficient protejat la suprasarcină. Curentul nominal al aparatului nu mărește capacitatea cablului deja instalat.

Amperajul confundat cu capacitatea de rupere

Siguranța automată EATON HLN-C40/1N are 40A curent nominal și 4.5kA capacitate de rupere la 230V. Prima valoare privește circuitul protejat, iar a doua privește un scurtcircuit. Alegerea numai după 40A omite evaluarea curentului de defect posibil la locul instalării.

Întrebări frecvente despre siguranța automată 1P+N

Siguranța automată 1P+N EATON HLN protejează și neutrul?

Faza este protejată, iar neutrul este comutat simultan. Siguranța automată 1P+N EATON HLN-C40/1N are doi poli în total și unul singur protejat la supracurent. Acționarea aparatului întrerupe ambele conductoare.

Ce spațiu ocupă varianta HLN-C40 în tablou?

Siguranța automată EATON HLN-C40/1N ocupă un singur modul, cu lățimea de 1.75cm. Pentru potrivirea în carcasă contează și adâncimea totală de 8cm, alături de spațiul pentru conexiuni.

Poate fi folosită la 440V?

Siguranța automată EATON HLN-C40/1N are tensiunea nominală de utilizare de 230V AC. Valoarea de 440V este tensiunea nominală de izolație și nu extinde tensiunea de utilizare a circuitului.
