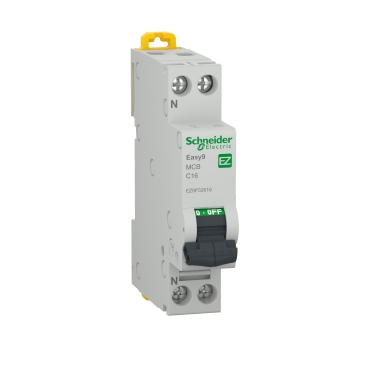

Siguranța automată 16A SCHNEIDER Easy9 EZ9P32616 este un întreruptor automat modular 1P+N, cu un pol protejat, curba de declanșare C și unitate de declanșare termo-magnetică. Aparatul asigură protecția la suprasarcină și scurtcircuit, are curent nominal de 16A și capacitate nominală de rupere Icn de 4.5kA la 230V AC, 50Hz, conform IEC 60898-1. Lățimea de numai 18mm permite integrarea într-un singur modul standard al tabloului.
Referința EZ9P32616 identifică exact varianta Easy9 1P+N de 16A, curba C și 4500A. Este important ca această siguranță automată să nu fie confundată cu modelul diferențial Easy9 EZ9D32616: deși ambele sunt 1P+N, 16A și curba C, EZ9P32616 este un întreruptor automat MCB și nu include protecție diferențială. Diferența este esențială atunci când sunt comparate aparate cu denumiri și coduri apropiate.
Caracteristicile siguranței automate 16A SCHNEIDER Easy9
Siguranța automată 16A SCHNEIDER Easy9 EZ9P32616 combină protecția la suprasarcină și scurtcircuit printr-o unitate de declanșare termo-magnetică. Configurația este 1P+N, cu un singur pol protejat, iar caracteristica de declanșare este curba C. Produsul este conform IEC 60898-1 și este declarat de Schneider ca adecvat pentru izolare conform aceluiași standard.
| Criteriu |
Valoare confirmată |
Ce înseamnă pentru alegere |
| Tip aparat |
Întreruptor automat MCB |
Protejează la suprasarcină și scurtcircuit; nu are protecție diferențială. |
| Configurație |
1P+N, 1 pol protejat |
Configurația trebuie diferențiată de variantele 1P și 2P. |
| Curent nominal |
16A |
Identifică amperajul acestei variante Easy9. |
| Curba de declanșare |
C |
Limita de declanșare magnetică este 5-10 x In. |
| Capacitate de rupere |
4.5kA Icn la 230V AC |
Valoare declarată conform IEC 60898-1 la tensiunea indicată. |
| Dimensiuni |
81 x 18 x 78mm |
Lățimea de 18mm corespunde unui modul standard în tablou. |
| Montaj |
Clipsabil pe șină DIN |
Permite integrarea în tablouri modulare compatibile. |
Ce înseamnă configurația 1P+N?
Easy9 EZ9P32616 are configurație 1P+N și un pol protejat. Această informație este mai precisă decât descrierea generică „siguranță automată cu doi poli”. Configurația 1P+N și numărul polilor protejați sunt declarate separat de producător și trebuie păstrate atunci când produsul este comparat cu alte variante.
În gama Easy9 există și întreruptoare automate 1P, 2P, 3P sau 4P. Un model 1P+N nu trebuie considerat automat echivalent cu un întreruptor 2P doar pentru că ambele configurații implică două trasee prin aparat. Referința EZ9P32616 identifică varianta exactă cu 1P+N și un singur pol protejat.
Un avantaj dimensional concret al acestei construcții este lățimea de 18mm. Producătorul declară doi pași de 9mm, ceea ce înseamnă că aparatul ocupă lățimea unui modul standard de 18mm în tabloul electric.
16A și curba C sunt caracteristici distincte
Siguranța automată SCHNEIDER EZ9P32616 are curent nominal de 16A și caracteristică de declanșare C. Cele două specificații nu trebuie confundate: 16A reprezintă curentul nominal al aparatului, în timp ce curba C descrie caracteristica declanșării termo-magnetice.
Pentru curba C, Schneider declară limita de declanșare magnetică la 5-10 x In. Aparatul are clasa de limitare 3. Aceste informații diferențiază varianta de alte întreruptoare automate cu același curent nominal, dar cu o altă curbă de declanșare.
Pentru compararea variantelor cu același amperaj poate fi consultată selecția de siguranțe automate 16A. La comparație trebuie păstrate însă configurația 1P+N, curba C și capacitatea de rupere necesare, deoarece simpla valoare de 16A nu stabilește echivalența dintre produse.
Capacitate de rupere Icn de 4.5kA la 230V AC
Easy9 EZ9P32616 are o capacitate nominală de rupere Icn de 4500A, adică 4.5kA, la 230V AC și 50Hz, conform IEC 60898-1. Capacitatea de rupere este o caracteristică separată de curentul nominal de 16A și trebuie interpretată în condițiile de tensiune și standard declarate de producător.
Tensiunea nominală de funcționare Ue este de 230V AC la 50Hz, iar frecvența rețelei este declarată la 50/60Hz. Tensiunea nominală de izolație Ui este de 440V, iar tensiunea nominală de ținere la impuls Uimp este de 4kV.
Prin urmare, expresiile 16A, 4.5kA și 4kV descriu trei parametri diferiți: curentul nominal, capacitatea de rupere și tensiunea nominală de ținere la impuls. Păstrarea acestei diferențieri este importantă atunci când sunt comparate specificațiile mai multor siguranțe automate.
MCB fără protecție diferențială
Siguranța automată Easy9 EZ9P32616 este un MCB și nu include protecție diferențială. Fișa tehnică Schneider indică explicit lipsa protecției la curent de scurgere la pământ. Aparatul oferă protecție la suprasarcină și scurtcircuit prin unitatea termo-magnetică.
Această diferență este deosebit de utilă pentru evitarea confuziei cu EZ9D32616. Modelul EZ9D32616 este un RCBO de 16A cu funcție diferențială, în timp ce EZ9P32616 este întreruptorul automat MCB de 16A. Codurile sunt apropiate, iar ambele produse au configurație 1P+N și curba C, însă funcțiile lor nu sunt identice.
Dacă proiectul cere explicit protecție diferențială, simpla configurație 1P+N a modelului EZ9P32616 nu confirmă existența acestei funcții. Tipul aparatului trebuie verificat separat de numărul de poli.
Un modul de 18mm pentru integrarea în tablou
Siguranța automată SCHNEIDER Easy9 EZ9P32616 are dimensiuni de 81mm înălțime, 18mm lățime și 78mm adâncime. Schneider declară doi pași de 9mm, astfel încât lățimea totală este echivalentă cu un singur modul standard de 18mm.
Montajul este clipsabil pe șină DIN. Dimensiunea de 18mm este relevantă atunci când trebuie verificat spațiul disponibil într-un tablou: configurația 1P+N nu trebuie folosită pentru a deduce numărul de module ocupate, deoarece configurația electrică și gabaritul aparatului sunt caracteristici distincte.
Gradul de protecție este IP20 pentru aparat și IP40 atunci când acesta se află într-o carcasă modulară corespunzătoare. Temperatura ambientală de funcționare declarată este cuprinsă între -25°C și +60°C, iar temperatura de depozitare între -40°C și +85°C.
Durabilitate și borne de conexiune
Schneider declară pentru EZ9P32616 o durabilitate mecanică de 10000 de cicluri și o durabilitate electrică de 4000 de cicluri. Aparatul include indicator pentru poziția contactului, ceea ce permite identificarea stării contactului direct la nivelul întreruptorului.
Conexiunile sunt realizate prin terminale tip tunel, poziționate sus sau jos. Fișa tehnică indică pentru aceste terminale conductoare rigide sau flexibile cu secțiuni de 1-16mm². Cuplul de strângere declarat este de 2N.m.
Pentru alte aparate modulare ale aceluiași producător poate fi consultată gama SCHNEIDER. Compatibilitatea și alegerea unei alte referințe trebuie stabilite însă după funcția și caracteristicile electrice ale aparatului respectiv.
Ce trebuie verificat înainte de alegerea EZ9P32616?
EZ9P32616 trebuie identificat ca siguranță automată MCB de 16A, 1P+N, curba C și 4.5kA. Aceste patru caracteristici separă modelul de variante Easy9 cu alt amperaj, alt număr de poli sau alt tip de protecție.
Trebuie verificată în special diferența dintre un MCB și un aparat diferențial. EZ9P32616 nu oferă protecție diferențială, chiar dacă denumirea 1P+N poate apărea și la produse RCBO. Pentru acest model, funcțiile confirmate sunt protecția la suprasarcină și protecția la scurtcircuit.
Codul EZ9P32616 și EAN 3606489940119 permit identificarea exactă a produsului atunci când există variante Easy9 apropiate ca denumire. Acest lucru este util mai ales la diferențierea de EZ9D32616, care are alt tip de aparat și altă funcționalitate.
Erori frecvente la alegerea unei siguranțe automate 16A
Confundarea modelului EZ9P32616 cu EZ9D32616
Codurile sunt apropiate, iar ambele variante sunt 1P+N, 16A și curba C. EZ9P32616 este însă MCB fără protecție diferențială, în timp ce EZ9D32616 este RCBO și include această funcție. Tipul aparatului trebuie verificat înainte de alegere.
Alegerea produsului numai după curentul de 16A
Un amperaj identic nu înseamnă produse echivalente. Numărul de poli, curba de declanșare, capacitatea de rupere și existența sau absența protecției diferențiale pot fi diferite.
Confundarea configurației 1P+N cu lățimea aparatului
1P+N descrie configurația electrică. EZ9P32616 are lățimea de 18mm, adică doi pași de 9mm și echivalentul unui modul standard. Spațiul fizic trebuie verificat după dimensiunile produsului.
Interpretarea valorii 4.5kA ca amperaj nominal
4.5kA reprezintă capacitatea nominală de rupere Icn la 230V AC conform IEC 60898-1. Curentul nominal al siguranței automate este 16A. Cele două valori descriu parametri electrici diferiți.
Întrebări frecvente
EZ9P32616 este o siguranță automată sau diferențială?
EZ9P32616 este o siguranță automată MCB. Asigură protecție la suprasarcină și scurtcircuit prin declanșare termo-magnetică și nu include protecție diferențială.
Ce înseamnă 1P+N la SCHNEIDER Easy9 EZ9P32616?
Modelul are configurație 1P+N și un pol protejat. Această configurație trebuie diferențiată de variantele 1P, 2P și de aparatele 1P+N care includ și protecție diferențială.
Ce capacitate de rupere are EZ9P32616?
Capacitatea nominală de rupere Icn este de 4.5kA la 230V AC, 50Hz, conform IEC 60898-1. Curentul nominal al aparatului este de 16A.
Cât spațiu ocupă EZ9P32616 în tabloul electric?
Aparatul are lățimea de 18mm, corespunzătoare la doi pași de 9mm și echivalentul unui modul standard. Înălțimea este de 81mm, iar adâncimea de 78mm.
Care este diferența dintre EZ9P32616 și EZ9D32616?
EZ9P32616 este un MCB fără protecție diferențială, iar EZ9D32616 este un RCBO cu protecție diferențială. Ambele sunt variante Easy9 1P+N de 16A și curba C, dar îndeplinesc funcții diferite.
