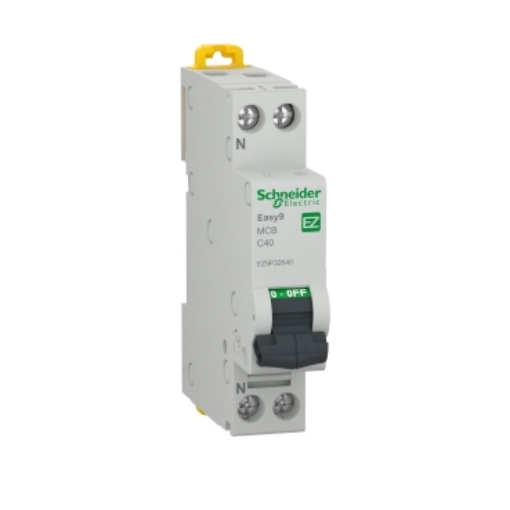

Siguranța automată 40A SCHNEIDER Easy9 EZ9P32640 este un întreruptor automat modular 1P+N, curba C, care combină protecția la curenți de suprasarcină și scurtcircuit. Modelul are capacitate nominală de rupere de 4500A, adică 4.5kA, tensiune de alimentare de 230V și montaj pe șină DIN. Cu o lățime de 18mm, aparatul integrează configurația 1P+N într-un format compact pentru tablouri electrice modulare.
Referința EZ9P32640 identifică exact varianta Easy9 de 40A, 1P+N, 4500A și curba C. Schneider declară produsul adecvat pentru izolarea rezidențială conform IEC 60898-1. Pentru diferențierea fără ambiguități de alte aparate Easy9 pot fi verificate MPN EZ9P32640 și EAN 3606489940157.
Siguranță automată 40A pentru suprasarcină și scurtcircuit
Siguranța automată 40A SCHNEIDER Easy9 EZ9P32640 asigură protecția circuitului împotriva curenților de suprasarcină și de scurtcircuit. Acestea sunt funcțiile de protecție declarate de Schneider pentru modelul din familia Easy9 4500A.
Curentul nominal de 40A este un criteriu important de identificare, dar nu este suficient pentru stabilirea echivalenței cu alt întreruptor automat. Pentru modelul EZ9P32640 trebuie urmărite împreună configurația 1P+N, curba C și capacitatea de rupere de 4.5kA.
În selecția de siguranțe automate 40A există aparate cu configurații diferite de poli și alte caracteristici electrice. Un produs 3P, 3P+N sau 4P de 40A nu reprezintă automat o alternativă la această variantă 1P+N.
Ce trebuie știut despre configurația 1P+N?
Easy9 EZ9P32640 are configurație 1P+N. Această caracteristică diferențiază produsul de întreruptoarele automate cu alte configurații de poli și trebuie păstrată atunci când modelul este identificat într-o specificație, listă de materiale sau comandă.
Configurația 1P+N nu trebuie dedusă numai din dimensiunile aparatului. Pentru EZ9P32640, ETBM confirmă separat o lățime de 18mm. Astfel, întreruptorul oferă configurația 1P+N într-un gabarit echivalent cu un singur modul standard de 18mm.
Această combinație este utilă și pentru diferențierea față de aparatele multipolare de 40A, care pot ocupa mai mult spațiu în tabloul electric. Numărul de poli și lățimea aparatului rămân criterii distincte și trebuie verificate pentru referința concretă.
Curba C și curentul nominal de 40A sunt parametri diferiți
Siguranța automată SCHNEIDER Easy9 EZ9P32640 are caracteristică de declanșare C și curent nominal de 40A. Curba și amperajul descriu caracteristici diferite ale întreruptorului și trebuie verificate separat la compararea produselor.
O altă siguranță automată de 40A nu trebuie considerată echivalentă doar pentru că are același curent nominal. Configurația polilor, caracteristica de declanșare și capacitatea de rupere pot fi diferite.
Pentru EZ9P32640, combinația comercială relevantă este 40A, 1P+N, curba C și 4.5kA. Codul complet al producătorului este un reper mai precis decât identificarea exclusiv după amperaj.
Capacitate nominală de rupere de 4.5kA
Easy9 EZ9P32640 are capacitate nominală de rupere de 4500A, adică 4.5kA. Valoarea de 4500A este inclusă și în denumirea oficială Schneider a modelului: Easy9 întreruptor automat 1P+N 4500 C 40A.
Capacitatea de rupere de 4.5kA nu trebuie confundată cu valoarea nominală de 40A. Cei 40A reprezintă curentul nominal al întreruptorului, în timp ce 4.5kA descrie capacitatea nominală de rupere.
Distincția este relevantă atunci când sunt comparate două întreruptoare cu același amperaj. Un alt model de 40A poate avea o capacitate de rupere diferită și, prin urmare, nu trebuie tratat ca echivalent al referinței EZ9P32640 numai pe baza curentului nominal.
230V și montaj pe șină DIN
Siguranța automată SCHNEIDER Easy9 EZ9P32640 are tensiunea de alimentare indicată la 230V și se montează pe șină DIN. Aceste caracteristici trebuie verificate împreună cu configurația 1P+N și gabaritul aparatului atunci când este urmărită referința exactă.
ETBM indică o înălțime de 81mm și o lățime de 18mm. Lățimea este relevantă pentru evaluarea spațiului modular disponibil în tablou, deoarece corespunde unui singur modul standard.
Carcasa este realizată din material termoplastic, iar culoarea declarată este gri. Pentru gradul de protecție, ETBM indică IP20-IP40. Aceste date completează identificarea fizică a produsului fără a modifica funcțiile sale principale de protecție la suprasarcină și scurtcircuit.
Un aparat compact de 18mm
EZ9P32640 are lățimea de 18mm, ceea ce îl încadrează într-un singur modul standard. Formatul compact este relevant în special atunci când spațiul ocupat de aparataj trebuie verificat înainte de alegerea unei referințe.
Configurația 1P+N și lățimea de 18mm nu trebuie însă transformate într-o regulă generală pentru toate întreruptoarele automate. Alte configurații și alte familii de produse pot avea gabarite diferite.
Pentru modelul analizat, combinația este confirmată direct: Easy9, 1P+N, 40A, curba C, 4.5kA, 230V, lățime 18mm și montaj pe șină DIN. Această combinație permite diferențierea rapidă de aparatele de 40A cu mai mulți poli.
MCB Easy9, fără funcție diferențială declarată
EZ9P32640 este un întreruptor automat pentru protecția la suprasarcină și scurtcircuit. Nu trebuie confundat cu un aparat diferențial doar pentru că are configurație 1P+N sau pentru că face parte din gama Easy9.
În familia SCHNEIDER Easy9 există și aparate cu protecție diferențială integrată. Acestea au referințe și caracteristici proprii, inclusiv sensibilitatea diferențială și tipul protecției diferențiale. Astfel de caracteristici nu sunt declarate pentru EZ9P32640.
Dacă este urmărită protecția diferențială, aceasta trebuie confirmată explicit în datele aparatului ales. Pentru EZ9P32640, funcțiile confirmate sunt protecția la curenți de scurtcircuit și suprasarcină.
De ce nu este suficientă căutarea după „siguranță 40A”?
Amperajul de 40A nu identifică singur modelul EZ9P32640. În aceeași clasă de curent există întreruptoare cu un număr diferit de poli, capacități de rupere diferite și alte funcții de protecție.
De exemplu, o siguranță automată 3P de 40A este un produs diferit de varianta 1P+N prezentată aici. Același lucru este valabil pentru aparatele 3P+N sau 4P. Nici aspectul exterior apropiat și nici apartenența la același brand nu confirmă interschimbabilitatea.
Pentru EZ9P32640, verificarea corectă pornește de la combinația completă: întreruptor automat Easy9, 1P+N, 40A, curba C și 4500A. MPN-ul oferă apoi confirmarea exactă a variantei.
Poziționarea modelului în gama SCHNEIDER Easy9
EZ9P32640 face parte din familia de dispozitive SCHNEIDER Easy9 4500A. Schneider evidențiază pentru model combinația dintre protecția la curenții de scurtcircuit și suprasarcină și adecvarea pentru izolare rezidențială conform IEC 60898-1.
Producătorul menționează și designul unitar al bornelor și indicațiile de cablare ale gamei. Aceste caracteristici țin de concepția familiei Easy9, dar nu înlocuiesc verificarea parametrilor electrici ai referinței.
Pentru alte aparate ale aceluiași producător poate fi consultată gama SCHNEIDER. Produsele trebuie comparate după funcție și specificații, nu doar după brand sau apartenența la familia Easy9.
Când este relevant modelul EZ9P32640?
EZ9P32640 este varianta de urmărit atunci când specificația cere o siguranță automată SCHNEIDER Easy9 de 40A, 1P+N, curba C și capacitate de rupere de 4.5kA. Produsul are tensiune de alimentare de 230V, lățime de 18mm și montaj pe șină DIN.
Dacă este necesar un alt număr de poli, o altă curbă, o altă capacitate de rupere sau protecție diferențială, trebuie verificată referința corespunzătoare. Caracteristicile unei alte variante Easy9 nu trebuie transferate automat modelului EZ9P32640.
MPN EZ9P32640 și EAN 3606489940157 permit confirmarea fără ambiguități a produsului. Aceste identificatoare sunt utile mai ales când într-o listă apar mai multe întreruptoare Easy9 de amperaje sau configurații apropiate.
Erori frecvente la alegerea modelului EZ9P32640
Alegerea întreruptorului numai după curentul de 40A
Valoarea de 40A nu identifică singură produsul. EZ9P32640 este varianta Easy9 1P+N, curba C și 4.5kA. Un alt întreruptor de 40A poate avea altă configurație sau alte caracteristici.
Confundarea valorilor 40A și 4.5kA
40A reprezintă curentul nominal al aparatului, iar 4.5kA reprezintă capacitatea nominală de rupere. Valorile descriu parametri diferiți și nu sunt interschimbabile.
Presupunerea unei funcții diferențiale din configurația 1P+N
Configurația 1P+N nu confirmă protecția diferențială. EZ9P32640 este un întreruptor automat pentru protecția la suprasarcină și scurtcircuit, fără funcție diferențială declarată pentru această referință.
Confundarea modelului cu un întreruptor multipolar de 40A
EZ9P32640 este 1P+N și are lățimea de 18mm. Variantele 3P, 3P+N sau 4P sunt aparate distincte și trebuie identificate prin propriile referințe și specificații.
Întrebări frecvente
Ce tip de aparat este SCHNEIDER Easy9 EZ9P32640?
EZ9P32640 este un întreruptor automat modular 1P+N de 40A, curba C. Schneider declară pentru model protecția la curenții de suprasarcină și scurtcircuit.
Ce capacitate de rupere are EZ9P32640?
Capacitatea nominală de rupere este de 4500A, adică 4.5kA. Această valoare este distinctă de curentul nominal de 40A al întreruptorului.
Cât spațiu ocupă EZ9P32640 în tabloul electric?
Modelul are lățimea de 18mm, echivalentă cu un singur modul standard. Înălțimea indicată este de 81mm, iar montajul este realizat pe șină DIN.
EZ9P32640 are protecție diferențială?
Nu este declarată protecție diferențială pentru EZ9P32640. Funcțiile confirmate pentru acest întreruptor automat sunt protecția la curenți de suprasarcină și scurtcircuit.
Ce trebuie verificat pentru identificarea exactă a EZ9P32640?
Reperele principale sunt 40A, configurația 1P+N, curba C, capacitatea de rupere de 4.5kA și MPN EZ9P32640. EAN-ul produsului este 3606489940157.
