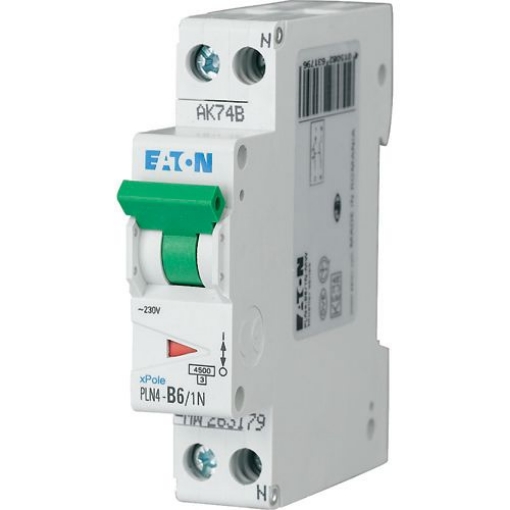

Siguranta automata 1P+N EATON HLN 4A curba C 4.5kA EP-501057

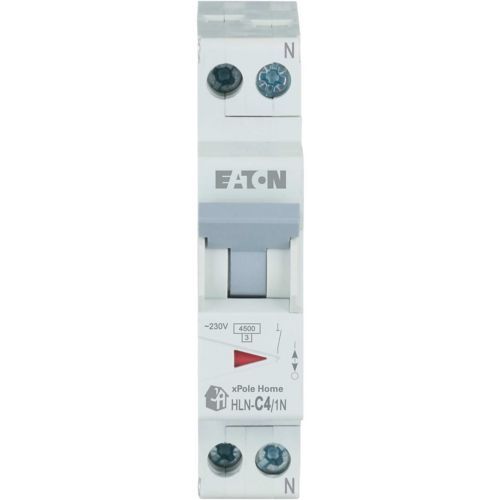

Siguranța automată 1P+N EATON HLN-C4/1N este un aparat modular de protecție de 4A, cu curba C, pentru circuite monofazate de 230V AC. Protejează faza la suprasarcină și scurtcircuit, comută și neutrul și ocupă un singur modul în tabloul electric.

Siguranță automată 1P+N pentru circuite dimensionate la 4A

Siguranta automata 1P+N EATON HLN-C4/1N aparține gamei xPole Home HLN, orientată către tablouri rezidențiale și unele aplicații comerciale de dimensiuni reduse. Curentul nominal de 4A identifică o variantă pentru circuitele a căror protecție a fost dimensionată la această valoare. Ea nu se alege doar după aspectul sau spațiul disponibil în tablou: curentul consumatorilor și conductorul circuitului contează pentru potrivire.

La suprasarcină sau scurtcircuit, siguranța declanșează și întrerupe alimentarea circuitului. Într-un tablou cu mai multe plecări, poziția manetei ajută la identificarea siguranței care a declanșat. După ce cauza a fost identificată și eliminată, aparatul poate fi rearmat prin acționarea manetei; simpla rearmare nu remediază cauza defectului.

Protecția fazei și comutarea neutrului

Siguranta automata 1P+N EATON HLN-C4/1N are doi poli în total, dintre care unul protejat la supracurent. În configurația 1P+N, faza este protejată, iar neutrul este comutat simultan. Acționarea aparatului întrerupe ambele conductoare, deși protecția la supracurent se află pe un singur pol.

Prezența neutrului comutat nu înseamnă că siguranța detectează curenți reziduali. HLN-C4/1N protejează la suprasarcină și scurtcircuit; cerința unei protecții diferențiale este distinctă. Această separare a funcțiilor ajută la identificarea corectă a aparatului când se stabilește configurația tabloului.

Un modul ocupat în tabloul electric

Siguranta automata 1P+N EATON HLN-C4/1N are lățimea de 1.75cm și ocupă un singur spațiu modular. Funcția de comutare a neutrului este integrată în aceeași carcasă cu polul protejat. Formatul facilitează dispunerea circuitelor atunci când fiecare poziție de pe rândul tabloului contează.

Înălțimea aparatului este de 7.5cm, iar adâncimea totală este de 8cm. Numărul de module libere indică spațiul disponibil pe lățime, însă carcasa trebuie să ofere și adâncimea necesară, împreună cu locul pentru conductoare. Astfel, lățimea compactă se interpretează alături de gabaritul complet al aparatului.

Curba C și ruperea de 4.5kA la varianta de 4A

Caracteristica C descrie felul în care siguranța reacționează la creșterile curentului. Curentul nominal de 4A este o altă informație: el identifică varianta pentru circuit. Inscripția C4 combină cele două atribute și nu trebuie confundată cu capacitatea de rupere la scurtcircuit.

Capacitatea nominală de rupere este de 4.5kA la 230V, în condițiile IEC/EN 60898-1. Această valoare descrie un curent de defect pe care aparatul îl poate întrerupe în condițiile indicate, nu curentul admis continuu pe circuit. Pentru alegere contează curentul de scurtcircuit posibil în locul instalării.

Gradul de protecție IP20 nu oferă protecție la apă. Dacă tabloul este amplasat într-un loc expus la umezeală, condițiile oferite de carcasa tabloului se evaluează separat. Siguranța funcționează la 230V AC și la frecvența de 50Hz sau 60Hz; aceste date definesc alimentarea pentru care este destinată.

Erori frecvente la alegerea unei siguranțe automate 1P+N

Siguranța automată 1P+N confundată cu protecția diferențială

Siguranța automată EATON HLN-C4/1N comută neutrul, dar nu detectează curentul rezidual. Dacă este aleasă pentru a îndeplini singură o cerință de protecție diferențială, acea funcție rămâne neacoperită. Configurația 1P+N descrie polii aparatului și modul lor de comutare.

Valoarea de 4A tratată ca potrivită pentru orice circuit

Curentul nominal nu este o proprietate universală a tabloului. Dacă sarcina normală a circuitului și condițiile sale de funcționare nu corespund unei protecții de 4A, alegerea poate produce declanșări nedorite sau o protecție nepotrivită. Circuitul se evaluează înainte de selectarea variantei nominale.

Confundarea curentului nominal cu puterea de rupere

Siguranța automată EATON HLN-C4/1N are 4A curent nominal și 4.5kA capacitate de rupere la 230V. Cele două valori descriu condiții diferite. Alegerea exclusiv după 4A, fără a lua în calcul curentul de scurtcircuit posibil la locul montajului, poate omite limita de rupere a aparatului.

Întrebări frecvente despre siguranța automată 1P+N

Siguranța automată 1P+N EATON HLN protejează și neutrul?

Siguranța automată 1P+N EATON HLN-C4/1N protejează faza și comută neutrul. Dintre cei doi poli ai aparatului, unul este protejat la supracurent. Acționarea siguranței întrerupe ambele conductoare împreună.

Ce înseamnă 4A la modelul HLN-C4?

Siguranța automată EATON HLN-C4/1N are un curent nominal de 4A. Această valoare identifică varianta pentru circuitul protejat; curba C și capacitatea de rupere de 4.5kA descriu alte aspecte ale funcționării.

Poate fi folosită la 440V?

Siguranța automată EATON HLN-C4/1N are tensiunea nominală de utilizare de 230V AC. Valoarea de 440V reprezintă tensiunea nominală de izolație și nu extinde tensiunea de utilizare a circuitului.
