Siguranta automata 1P+N EATON HLN 6A curba B 4.5kA EP-501048

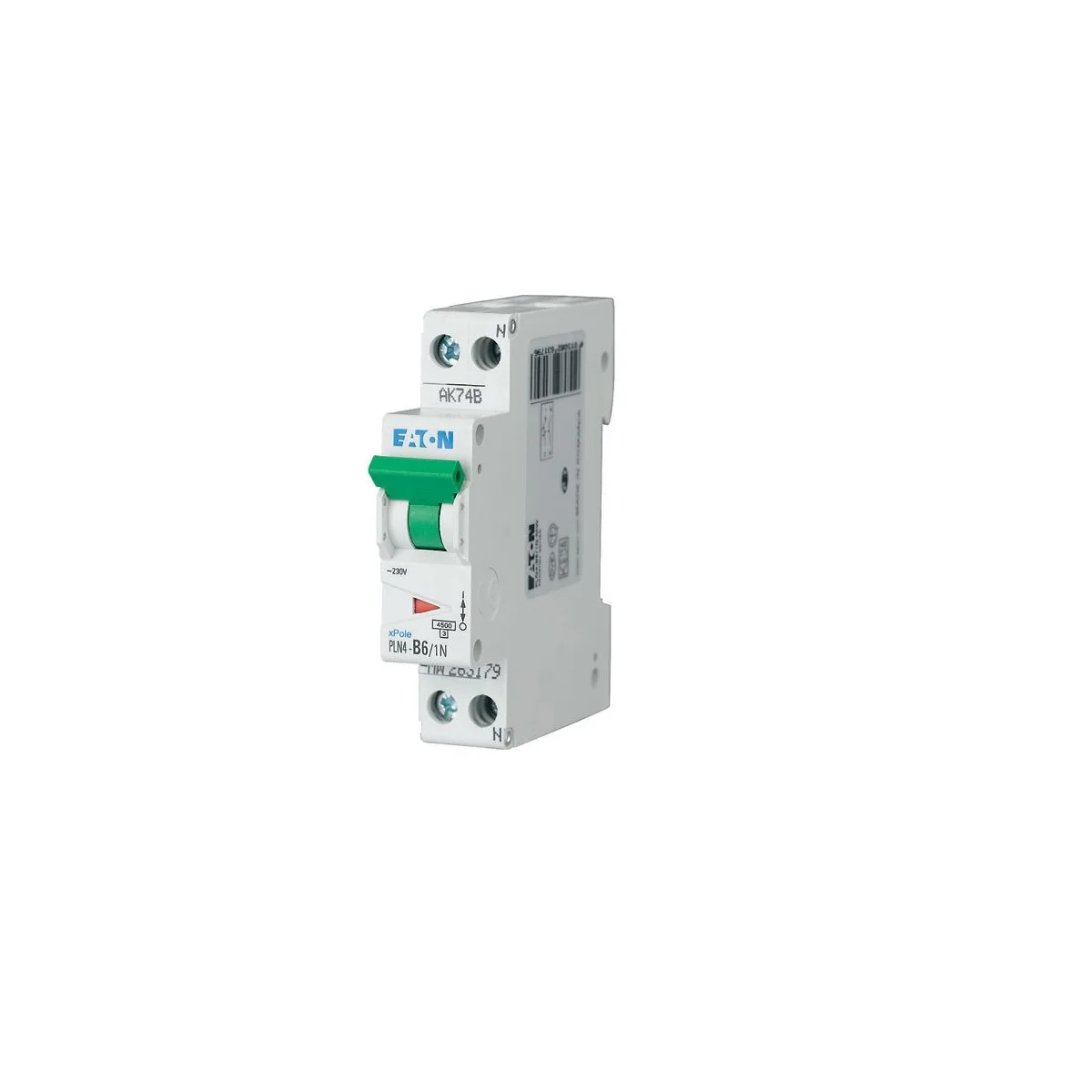

Siguranța automată 1P+N EATON EP-501048 este un aparat modular xPole Home HLN care protejează circuitul la suprasarcină și scurtcircuit. Această variantă are curent nominal de 6 A, caracteristică B și un pol protejat plus nul. Ocupă un singur modul în tablou și este destinată circuitelor pentru care schema și parametrii electrici cer această configurație.

Siguranță automată 1P+N de 6 A pentru circuitul proiectat

Modelul HLN-B6/1N are doi poli în total, dintre care unul este protejat. Configurația 1P+N se verifică în schema circuitului înainte de alegere. Curentul nominal de 6 A identifică varianta și trebuie corelat cu conductoarele și cu utilizarea prevăzută în proiect. Lățimea redusă a aparatului ajută la organizarea tabloului, dar nu stabilește singură dacă valoarea de 6 A este cea potrivită.

Caracteristica B este un alt criteriu de selecție. Ea descrie comportamentul declanșării la curenți mari și se evaluează separat de curentul nominal. Codul EP-501048 identifică exact varianta de 6 A cu curbă B din seria HLN. Verificarea codului împreună cu configurația 1P+N ajută la evitarea unei comenzi pentru un aparat cu alt amperaj sau altă caracteristică.

Capacitate de rupere de 4.5 kA

Capacitatea nominală de rupere a siguranței este de 4.5 kA conform IEC/EN 60898-1. Valoarea se compară cu nivelul de scurtcircuit estimat în punctul de instalare. Ea nu este echivalentă cu cei 6 A ai curentului nominal: primul parametru privește întreruperea unui scurtcircuit, iar al doilea identifică varianta aleasă pentru protecția circuitului.

Tensiunea nominală este de 230 V c.a., la frecvența de 50 sau 60 Hz. Pentru selectarea aparatului se verifică împreună tensiunea, curentul nominal, curba B, configurația polilor și capacitatea de rupere. Aceste caracteristici răspund unor condiții diferite din proiect; potrivirea uneia singure nu confirmă potrivirea întregului aparat.

Format compact și poziție vizibilă în tablou

Siguranța ocupă un modul și are lățimea de 1.75 cm. Corpul măsoară 8 cm lungime sau adâncime și 7.5 cm înălțime, iar adâncimea de încorporare este de 7.05 cm. Dimensiunile ajută la stabilirea poziției în tablou, împreună cu spațiul necesar pentru racorduri și pentru celelalte aparate montate în același ansamblu.

Seria HLN are indicator roșu și verde al poziției contactelor, pentru citirea vizuală a stării aparatului. Gradul de protecție al siguranței este IP20. Acesta privește aparatul individual; protecția oferită de tabloul complet depinde de carcasa și de configurația finală. În calculul termic al tabloului poate conta și disiparea de 1.7 W asociată acestui model la curentul nominal.

Erori frecvente la alegerea siguranței automate 1P+N

Alegerea variantei de 6 A numai după dimensiune

Siguranța automată 1P+N EP-501048 ocupă un modul, dar formatul nu determină curentul adecvat circuitului. O variantă care încape în tablou poate avea un curent nominal nepotrivit. Valoarea de 6 A se verifică după cerințele circuitului proiectat.

Interpretarea 1P+N ca doi poli protejați

EP-501048 are doi poli în total și unul protejat. Dacă această diferență este omisă, aparatul poate fi ales pentru o schemă care cere altă configurație. Numărul polilor protejați trebuie citit separat de numărul total al polilor.

Confundarea capacității de rupere cu amperajul

Valoarea de 4.5 kA privește scurtcircuitul, iar 6 A este curentul nominal. Folosirea uneia pentru a evalua rolul celeilalte lasă neverificată o condiție a instalației. Ambele valori se compară cu parametrii corespunzători ai circuitului.

Întrebări frecvente despre siguranța automată 1P+N Eaton

Ce protecție oferă siguranța automată 1P+N EP-501048?

Protejează circuitul la suprasarcină și scurtcircuit. Siguranța automată 1P+N Eaton EP-501048 are un pol protejat plus nul. Notația 1P+N nu indică o funcție de protecție diferențială.

Cât spațiu ocupă modelul HLN-B6/1N?

Ocupă un modul cu lățimea de 1.75 cm. La stabilirea poziției modelului HLN-B6/1N în tablou se ține cont și de adâncimea aparatului și de spațiul rezervat racordurilor.

Ce reprezintă curba B la EP-501048?

Este caracteristica de declanșare a acestei variante. Pentru EP-501048, curba B se verifică alături de curentul nominal de 6 A și de capacitatea de rupere de 4.5 kA cerute de proiect.
