Siguranta automata 1P+N EATON HLN 6A curba C 4.5kA EP-501058

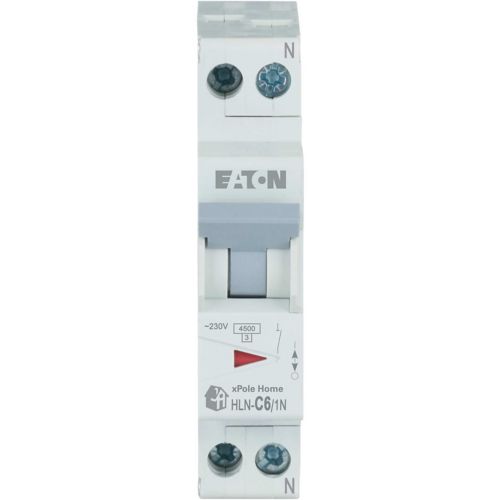

Siguranța automată 1P+N EATON HLN-C6/1N este un aparat modular de protecție de 6A, cu curba C, pentru circuite monofazate de 230V AC. Protejează faza la suprasarcină și scurtcircuit, comută neutrul odată cu aceasta și ocupă un singur modul în tabloul electric.

Siguranță automată 1P+N pentru circuite dimensionate la 6A

Siguranța automată EATON HLN-C6/1N aparține gamei xPole Home HLN, destinată în principal tablourilor rezidențiale și unor aplicații comerciale de dimensiuni reduse. Valoarea de 6A este curentul nominal al acestei variante. Alegerea sa are sens atunci când atât consumul circuitului, cât și caracteristicile conductorului corespund unei protecții de 6A.

La o suprasarcină sau la un scurtcircuit, siguranța declanșează și oprește alimentarea circuitului protejat. Poziția manetei permite identificarea aparatului declanșat într-un tablou cu mai multe circuite. După identificarea și eliminarea cauzei, siguranța poate fi rearmată; repetarea declanșării indică faptul că problema circuitului trebuie tratată.

Fază protejată și neutru comutat simultan

Siguranța automată EATON HLN-C6/1N are doi poli în total, dintre care unul protejat la supracurent. Configurația 1P+N înseamnă că faza este protejată, iar neutrul este comutat împreună cu ea. Acționarea aparatului întrerupe cele două conductoare simultan, fără ca neutrul să fie un al doilea pol protejat.

Comutarea neutrului nu este o funcție de protecție diferențială. Siguranța HLN-C6/1N nu detectează curenți reziduali; rolul ei este protecția la suprasarcină și scurtcircuit. Distincția contează când se stabilește ce funcții trebuie să existe în tabloul electric.

Un singur modul pentru organizarea tabloului

Siguranța automată EATON HLN-C6/1N ocupă un spațiu modular, cu lățimea de 1.75cm. Faza protejată și neutrul comutat sunt integrate în aceeași carcasă. Formatul ajută la păstrarea locurilor disponibile pe rândul tabloului pentru celelalte circuite și aparate.

Înălțimea este de 7.5cm, iar adâncimea totală de 8cm. Un loc liber pe rând confirmă doar lățimea disponibilă: adâncimea carcasei și spațiul pentru conductoare contează separat. Aceste dimensiuni permit evaluarea potrivirii într-un tablou existent înainte de comandă.

Curba C, 6A și ruperea de 4.5kA

Curba C descrie răspunsul la creșterile curentului, iar valoarea de 6A identifică varianta nominală. Pentru o alegere corectă, aceste două date se citesc împreună cu cerințele circuitului. Inscripția C6 nu indică puterea consumatorilor și nici curentul de scurtcircuit pe care siguranța îl poate întrerupe.

Capacitatea nominală de rupere este de 4.5kA la 230V, în condițiile IEC/EN 60898-1. Ea descrie limita de întrerupere a unui scurtcircuit în condițiile specificate, nu curentul de funcționare al circuitului. Valoarea trebuie raportată la curentul de defect posibil la locul instalării.

La curent nominal, disiparea dependentă de curent a aparatului este de 1.7W. Această valoare participă la evaluarea condițiilor termice dintr-un tablou cu mai multe aparate. Un format îngust economisește loc pe rând, însă nu elimină căldura produsă în funcționare.

Gradul de protecție IP20 nu include protecție la apă. Într-un loc unde tabloul poate fi expus la umezeală sau stropire, condițiile oferite de carcasă contează separat de IP-ul siguranței. Alimentarea pentru această variantă este de 230V AC, la frecvența de 50Hz sau 60Hz.

Erori frecvente la alegerea unei siguranțe automate 1P+N

Siguranța automată 1P+N confundată cu una diferențială

Siguranța automată EATON HLN-C6/1N comută neutrul, dar nu detectează curenții de scurgere. Dacă este aleasă pentru o funcție diferențială, acea cerință rămâne neacoperită. Notația 1P+N descrie configurația polilor, nu un prag de declanșare la curent rezidual.

6A aleși fără evaluarea consumului circuitului

O siguranță de 6A nu este potrivită automat pentru orice circuit monofazat. Dacă sarcina normală necesită un curent mai mare, pot apărea declanșări în utilizare. Curentul nominal se alege în raport cu circuitul și cu conductorul său, nu doar pentru că aparatul încape în tablou.

Confundarea amperajului cu valoarea de rupere

Siguranța automată EATON HLN-C6/1N are 6A curent nominal și 4.5kA capacitate de rupere la 230V. Amperajul identifică varianta pentru circuit; valoarea în kiloamperi privește scurtcircuitul. Alegerea numai după 6A poate omite verificarea curentului de defect posibil în tablou.

Întrebări frecvente despre siguranța automată 1P+N

Siguranța automată 1P+N EATON HLN protejează și neutrul?

Faza este protejată la supracurent, iar neutrul este comutat. Siguranța automată 1P+N EATON HLN-C6/1N are un pol protejat și doi poli în total; acționarea întrerupe ambele conductoare.

Ce înseamnă C6 la această siguranță?

Siguranța automată EATON HLN-C6/1N are curba C și curent nominal de 6A. Caracteristica de declanșare și curentul nominal sunt informații distincte, care trebuie corelate cu circuitul protejat.

Valoarea de 440V permite utilizarea la această tensiune?

Siguranța automată EATON HLN-C6/1N are tensiunea nominală de utilizare de 230V AC. Cei 440V reprezintă tensiunea nominală de izolație și nu extind tensiunea de utilizare a circuitului.
