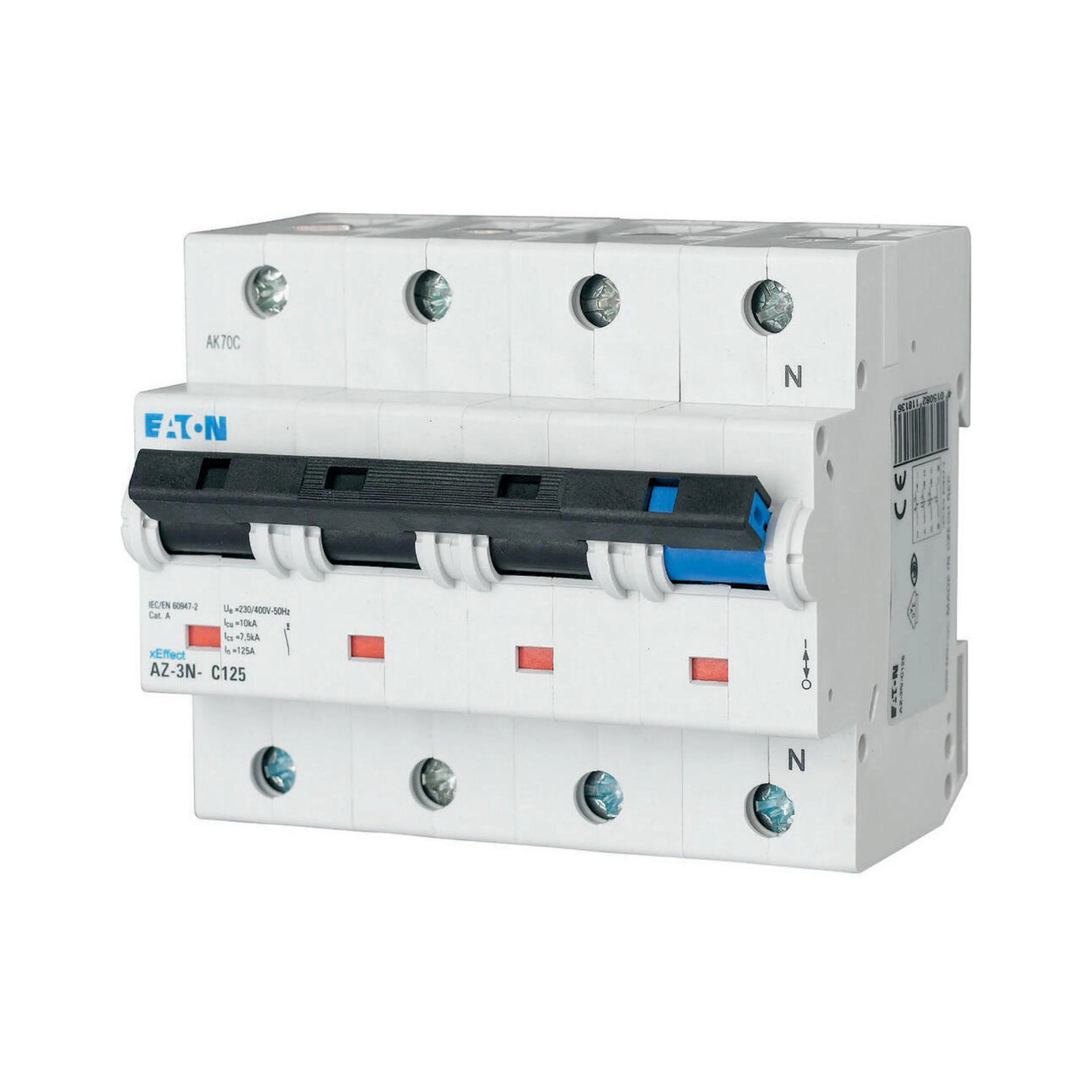

Siguranta automata Eaton 211806 3P 100A 20kA AZ-3-C100 PLHT-AZ

Siguranța automată 100A Eaton AZ-3-C100 este un disjunctor modular MCB cu 3 poli protejați, curbă C și capacitate nominală de rupere de 20 kA conform IEC/EN 60947-2. Modelul 211806 funcționează la 230/400 V AC și protejează circuitele împotriva suprasarcinii și scurtcircuitului.

Când alegi Eaton AZ-3-C100

AZ-3-C100 se alege atunci când circuitul necesită un MCB trifazat de 100 A, cu trei poli protejați, curbă C și capacitate de rupere de 20 kA. Curentul nominal, caracteristica de declanșare și nivelul de scurtcircuit disponibil trebuie verificate împreună.

O siguranță automată 100A nu trebuie selectată numai după amperaj. O variantă de 100 A cu altă curbă, alt număr de poli sau altă capacitate de rupere nu este automat echivalentă cu Eaton 211806.

Configurație 3P cu trei poli protejați

Eaton AZ-3-C100 are configurație 3P, iar toți cei trei poli sunt protejați la supracurent. Aparatul este destinat întreruperii și protecției celor trei faze și nu include un pol separat pentru neutru.

Acest model trebuie diferențiat de AZ-3N-C100, care are configurație 3P+N și include și comutarea neutrului. Alegerea între 3P și 3P+N depinde de schema electrică.

Curent nominal 100 A și curbă C

Siguranța automată 100A Eaton 211806 are curent nominal de 100 A și caracteristică de declanșare C. Valoarea de 100 A trebuie corelată cu conductoarele, sarcina și condițiile de instalare.

Curba C definește comportamentul declanșării magnetice la supracurenți de scurtă durată. Un disjunctor de 100 A cu o altă curbă poate avea un răspuns diferit și nu trebuie ales doar după amperaj.

Capacitate nominală de rupere 20 kA

Eaton AZ-3-C100 are capacitate nominală de rupere de 20 kA conform IEC/EN 60947-2. Eaton indică această valoare pentru Icu atât la 230 V, cât și la 400 V AC.

100 A și 20 kA exprimă caracteristici diferite: 100 A reprezintă curentul nominal al aparatului, iar 20 kA reprezintă capacitatea de întrerupere a unui curent de scurtcircuit în condițiile prevăzute de standard.

Protecție la suprasarcină și scurtcircuit

Eaton 211806 oferă protecție la suprasarcină și scurtcircuit pe toți cei trei poli. Funcția termică răspunde la supracurenți de durată, iar declanșarea magnetică intervine la curenți mari de scurtcircuit.

Modelul este un MCB și nu include protecție diferențială. Dacă instalația necesită detectarea curenților reziduali, aceasta trebuie asigurată printr-un aparat diferențial adecvat.

Tensiune, dimensiuni și montaj

Eaton AZ-3-C100 funcționează la 230/400 V AC, cu tensiune operațională maximă de 400 V și tensiune de izolație Ui de 440 V. Aparatul are grad de protecție IP20 și IP40 atunci când este montat corespunzător.

Lățimea produsului este de 81 mm, iar adâncimea este de 90 mm. Montajul se realizează pe șină DIN conform IEC/EN 60715, iar Eaton indică borne pentru conductoare rigide sau multifilare între 2,5 și 50 mm².

Diferența față de variante apropiate

Siguranța automată 100A Eaton AZ-3-C100 trebuie identificată după combinația 100 A, 3P, curbă C și 20 kA. Variantele AZ din aceeași familie pot avea 2P, 3P+N sau 4P și capacități diferite de rupere în funcție de curentul nominal.

De exemplu, AZ-3-C80 este tot 3P și curbă C, dar are curent nominal de 80 A. AZ-3-C125 este 125 A și are capacitate de rupere de 15 kA, nu 20 kA.

Ce verifici înainte de cumpărare

Siguranța automată 100A Eaton AZ-3-C100 trebuie aleasă după parametrii compleți ai circuitului, nu doar după curentul nominal.

• Tip aparat: MCB.
• Curent nominal: 100 A.
• Configurație: 3P.
• Poli protejați: 3.
• Curba de declanșare: C.
• Capacitate nominală de rupere: 20 kA conform IEC/EN 60947-2.
• Tensiune de funcționare: 230/400 V AC.
• Tensiune operațională maximă: 400 V.
• Tensiune de izolație Ui: 440 V.
• Protecție la suprasarcină: integrată.
• Protecție la scurtcircuit: integrată.
• Protecție diferențială: nu este integrată.
• Grad de protecție: IP20 la aparat.
• Lățime: 81 mm.
• Secțiune conductoare: 2,5–50 mm².
• Model: AZ-3-C100.
• Cod Eaton: 211806.
• EAN: 4015082118068.

Pentru alte configurații și valori de curent poți consulta gama de siguranțe automate. Pentru alte produse ale producătorului este disponibilă pagina Eaton.

Erori frecvente

Alegerea aparatului doar după valoarea de 100 A. Configurația 3P, curba C și capacitatea nominală de rupere de 20 kA trebuie să corespundă instalației.

Confundarea configurației 3P cu 3P+N. Eaton 211806 are trei poli protejați și nu include un pol separat pentru neutru.

Confundarea valorilor 100 A și 20 kA. Prima este curentul nominal, iar a doua este capacitatea nominală de rupere la scurtcircuit.

Presupunerea că MCB-ul oferă și protecție diferențială. AZ-3-C100 protejează la suprasarcină și scurtcircuit, dar nu detectează curenți reziduali.

Întrebări frecvente

Ce este Eaton AZ-3-C100?

Eaton AZ-3-C100 este un întreruptor automat MCB trifazat de 100 A, cu 3 poli protejați, curbă C și capacitate nominală de rupere de 20 kA. Modelul 211806 este destinat protecției circuitelor la suprasarcină și scurtcircuit.

Ce înseamnă 20 kA la Eaton 211806?

20 kA reprezintă capacitatea nominală de rupere la scurtcircuit conform IEC/EN 60947-2. Eaton indică 20 kA la 230 V și 400 V AC pentru acest model, iar valoarea trebuie comparată cu nivelul de scurtcircuit disponibil în instalație.

Eaton AZ-3-C100 are trei poli protejați?

Eaton AZ-3-C100 are configurație 3P, cu toți cei trei poli protejați la supracurent. Modelul nu include un pol suplimentar pentru neutru, spre deosebire de variantele 3P+N.

Ce înseamnă curba C?

Curba C definește caracteristica declanșării magnetice a disjunctorului la supracurenți de scurtă durată. Alegerea curbei trebuie făcută în funcție de caracteristicile sarcinii și de proiectul instalației, nu doar după valoarea de 100 A.

Eaton 211806 oferă protecție diferențială?

Eaton 211806 nu oferă protecție diferențială. Este un MCB destinat protecției la suprasarcină și scurtcircuit. Pentru curenți reziduali este necesar un dispozitiv diferențial adecvat.
