Siguranta automata Eaton 211811 3P 125A 15kA AZ-3-C125 PLHT-AZ

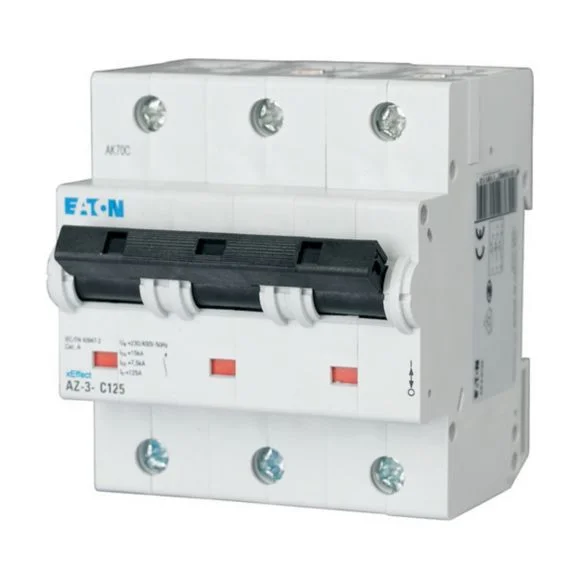

Siguranță automată 125A Eaton xEffect AZ, model AZ-3-C125 211811, este un întreruptor automat modular tripolar cu caracteristică de declanșare C și capacitate de rupere de 15 kA. Funcționează la 230/400 V AC și este destinată integrării în tablouri electrice pentru aplicații industriale și comerciale.

Configurație 3P pentru circuite trifazate

Eaton AZ-3-C125 are trei poli protejați, configurație potrivită circuitelor trifazate pentru care proiectul electric solicită protecția celor trei conductoare de fază. Modelul nu include un pol suplimentar pentru conductorul neutru, aspect important atunci când este comparat cu aparate 3P+N sau 4P.

Pentru înlocuirea unui aparat existent nu este suficient să coincidă valoarea de 125 A. Trebuie verificate și numărul de poli, curba de declanșare, capacitatea de rupere și tensiunea de utilizare, deoarece aparate cu același curent nominal pot avea funcții și configurații diferite.

Curent nominal 125 A și caracteristică de declanșare C

Această siguranță automată 125A utilizează caracteristica de declanșare C. Curba de declanșare face parte din criteriile tehnice de selecție și trebuie corelată cu tipul circuitului, curenții care pot apărea la pornire și condițiile stabilite prin proiectarea instalației.

Curentul nominal de 125 A trebuie raportat la conductoare, sarcină și condițiile de instalare. Alegerea exclusiv după amperaj poate conduce la utilizarea unui aparat care nu corespunde dimensionării sau schemei electrice a circuitului.

Capacitate de rupere de 15 kA

Modelul AZ-3-C125 are o capacitate nominală de rupere de 15 kA conform IEC/EN 60947-2, la 230 V AC și 400 V AC. Acest parametru arată nivelul de curent de scurtcircuit pe care întreruptorul îl poate întrerupe în condițiile definite de standard.

Înainte de alegere trebuie verificat curentul de scurtcircuit prezumat în punctul de instalare. Dacă valoarea disponibilă în tablou depășește capacitatea aparatului, soluția de protecție trebuie reevaluată sau coordonată corespunzător cu dispozitivele din amonte.

Montaj în tabloul electric

Eaton AZ-3-C125 este conceput pentru montaj pe șină DIN tip top-hat, ceea ce permite integrarea în tablouri electrice compatibile. La instalare trebuie luate în calcul spațiul disponibil, accesul pentru conductoare și poziționarea celorlalte aparate de protecție și comandă.

Tensiunea nominală de utilizare este 230/400 V AC, iar frecvența este 50-60 Hz. Prin urmare, produsul trebuie utilizat numai într-o instalație ale cărei caracteristici electrice corespund parametrilor aparatului și proiectului tabloului.

Ce verifici înainte să alegi AZ-3-C125

O siguranță automată 125A trebuie selectată pe baza ansamblului de parametri ai circuitului. Pentru modelul Eaton 211811, verificările esențiale sunt configurația 3P, curentul nominal de 125 A, caracteristica C și capacitatea de rupere de 15 kA.

• Configurație: 3P, cu trei poli protejați.
• Curent nominal: 125 A.
• Caracteristică de declanșare: C.
• Capacitate de rupere: 15 kA conform IEC/EN 60947-2.
• Tensiune nominală: 230/400 V AC.
• Montaj: pe șină DIN tip top-hat.

Pentru compararea cu alte aparate de același curent nominal poate fi consultată categoria de siguranțe automate 125A. Pentru alte aparate și componente ale aceluiași producător este disponibilă și gama Eaton.

Erori frecvente

Alegerea numai după curentul de 125 A. Două întreruptoare de 125 A pot avea alt număr de poli, altă curbă de declanșare sau altă capacitate de rupere. Toți acești parametri trebuie să corespundă instalației.

Confundarea unui aparat 3P cu unul 3P+N. AZ-3-C125 are trei poli protejați și nu include un pol separat pentru neutru. Dacă schema solicită și comutarea neutrului, trebuie selectată configurația corespunzătoare.

Ignorarea capacității de rupere. Valoarea de 15 kA trebuie comparată cu nivelul de scurtcircuit prezumat în locul instalării. Curentul nominal de 125 A nu oferă singur această informație.

Confundarea MCB-ului cu o protecție diferențială. Eaton AZ-3-C125 este un întreruptor automat modular. Dacă instalația necesită protecție la curenți reziduali, aceasta trebuie asigurată prin dispozitivul diferențial prevăzut în proiect.

Întrebări frecvente

Ce înseamnă 3P la Eaton AZ-3-C125?

Eaton AZ-3-C125 are trei poli protejați și este destinat circuitelor trifazate în care protecția este aplicată celor trei faze. Configurația 3P nu include un pol suplimentar pentru conductorul neutru, prin urmare nu este echivalentă cu o variantă 3P+N sau 4P.

Ce capacitate de rupere are Eaton 211811?

Eaton 211811 AZ-3-C125 are capacitate nominală de rupere de 15 kA conform IEC/EN 60947-2 la 230 V AC și 400 V AC. Valoarea trebuie verificată în raport cu nivelul de scurtcircuit prezumat în punctul în care aparatul va fi instalat.

Ce caracteristică de declanșare are AZ-3-C125?

Eaton AZ-3-C125 are caracteristică de declanșare C. Curba C trebuie evaluată împreună cu sarcina circuitului și condițiile electrice ale instalației; un întreruptor de 125 A cu altă curbă nu trebuie considerat automat un înlocuitor echivalent.

Este Eaton AZ-3-C125 o siguranță diferențială?

Eaton AZ-3-C125 este un întreruptor automat modular MCB și nu realizează funcția specifică unei protecții diferențiale. Dacă proiectul instalației solicită protecție la curenți reziduali, aceasta trebuie realizată printr-un dispozitiv diferențial adecvat.
