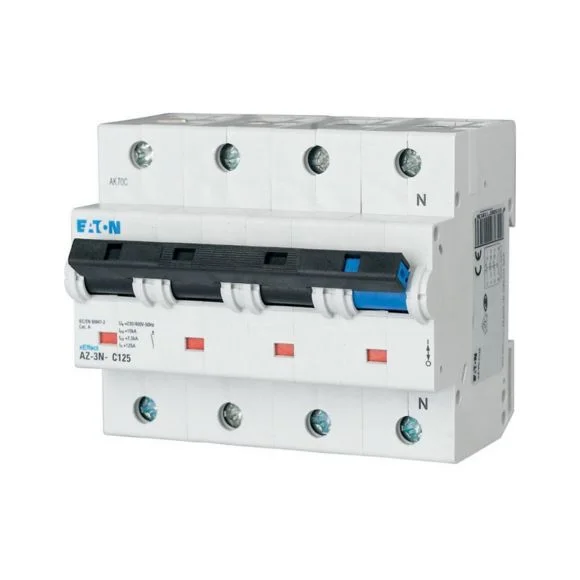

Siguranta automata Eaton 211808 3PN 100A 20kA AZ-3N-C100 PLHT-AZ

Siguranță automată 100A Eaton xEffect AZ, model AZ-3N-C100, este un întreruptor automat modular 3P+N cu caracteristică de declanșare C și capacitate de rupere de 20 kA. Este proiectat pentru tablouri de distribuție din aplicații industriale și comerciale avansate, unde sunt necesare trei faze protejate și comutarea simultană a conductorului neutru.

Protecție pentru circuite trifazate cu 3P+N

Configurația 3P+N înseamnă patru poli în total: trei poli protejați și un pol neutru comutat simultan. Această arhitectură este relevantă pentru circuite trifazate în care proiectul cere întreruperea comună a fazelor și a neutrului, fără a trata polul N ca pol protejat independent.

Curentul nominal este de 100 A, iar caracteristica de declanșare este C. Prin urmare, această siguranță automată 100A trebuie aleasă în raport cu dimensionarea circuitului, secțiunea conductoarelor, curentul de scurtcircuit prezumat și cerințele de coordonare ale tabloului, nu doar după amperaj.

Capacitate de rupere de 20 kA și parametri electrici

Modelul AZ-3N-C100 are o capacitate nominală de rupere de 20 kA conform IEC/EN 60947-2, atât la 230 V AC, cât și la 400 V AC. Tensiunea nominală este 230/400 V AC, frecvența de lucru este 50-60 Hz, iar tensiunea maximă de funcționare declarată este 400 V.

Valoarea de 20 kA este importantă deoarece indică nivelul de curent de scurtcircuit pe care aparatul îl poate întrerupe în condițiile standardului declarat. Dacă nivelul de scurtcircuit disponibil în punctul de instalare depășește această valoare, atunci această siguranță automată 100A nu trebuie selectată fără verificarea coordonării și a protecției de rezervă a ansamblului.

Montaj și integrare în tablou

AZ-3N-C100 se montează pe șină tip top-hat conform IEC/EN 60715. Aparatul ocupă șase spații modulare, are borne de tip lift la partea superioară și inferioară, iar direcția alimentării poate fi aleasă în funcție de configurația instalației.

Bornele acceptă conductoare cu secțiuni între 2,5 și 50 mm², atât pentru conductoare rigide, cât și multifilare. Gradul de protecție al aparatului este IP20 și poate ajunge la IP40 atunci când este montat corespunzător într-un ansamblu, astfel încât nivelul de protecție final depinde și de execuția tabloului.

Ce verifici înainte de alegere

O siguranță automată 100A nu se selectează izolat după curentul nominal. Verifică mai întâi schema rețelei, necesitatea configurației 3P+N, curba C, tensiunea de 230/400 V AC, capacitatea de rupere de 20 kA și caracteristicile circuitului protejat.

• Numărul de poli: modelul are 3P+N, cu trei poli protejați și neutru comutat simultan.
• Curent nominal: 100 A, care trebuie corelat cu proiectarea circuitului și cu secțiunea conductoarelor.
• Curba de declanșare: C, deci alegerea trebuie verificată față de caracteristicile sarcinii și condițiile de declanșare.
• Capacitatea de rupere: 20 kA conform IEC/EN 60947-2.
• Montaj: șină DIN/top-hat conform IEC/EN 60715, într-un tablou dimensionat corespunzător.

Pentru compararea acestui model cu alte aparate de același curent nominal poți consulta categoria de siguranțe automate 100A, iar pentru alte echipamente ale producătorului este disponibilă selecția Eaton.

Aplicații și limite de utilizare

Seria xEffect AZ este destinată echipamentelor de comutație pentru aplicații industriale și comerciale avansate. Intervalul de temperatură ambiantă de funcționare declarat este de la -25 °C la +55 °C, iar la creșterea temperaturii trebuie luată în calcul reducerea capacității de transport a curentului conform datelor producătorului.

Acest model nu este o siguranță diferențială și nu trebuie confundat cu un RCBO sau RCCB. Funcția sa este cea a unui întreruptor automat modular MCB, iar orice protecție diferențială necesară instalației trebuie asigurată separat, în funcție de proiect și de cerințele aplicabile.

Erori frecvente

Alegerea doar după valoarea de 100 A. Curentul nominal nu este suficient pentru selecție. Dacă numărul de poli, curba de declanșare, capacitatea de rupere sau secțiunea conductoarelor nu corespund instalației, aparatul poate fi nepotrivit pentru circuit.

Confundarea configurației 3P+N cu 4P protejat. La AZ-3N-C100 sunt protejați trei poli, iar neutrul este comutat simultan. Dacă proiectul cere protecție specifică pe toți cei patru poli, configurația trebuie verificată separat.

Ignorarea curentului de scurtcircuit disponibil. Capacitatea de rupere este 20 kA. Dacă în punctul de instalare curentul de scurtcircuit prezumat este mai mare, trebuie verificată coordonarea cu protecția de rezervă și cu ansamblul de distribuție.

Considerarea aparatului drept protecție diferențială. AZ-3N-C100 este un MCB și nu oferă prin el însuși funcția unei protecții diferențiale. Dacă instalația cere protecție la curenți reziduali, este necesar un dispozitiv dedicat compatibil cu proiectul.

Întrebări frecvente

Ce înseamnă 3P+N la Eaton AZ-3N-C100?

Eaton AZ-3N-C100 are trei poli protejați și un pol neutru comutat simultan, patru poli în total. Configurația 3P+N este destinată circuitelor trifazate în care este necesară întreruperea comună a fazelor și a neutrului, conform schemei și cerințelor tabloului.

Ce capacitate de rupere are modelul 211808?

Eaton 211808 AZ-3N-C100 are capacitate nominală de rupere de 20 kA conform IEC/EN 60947-2, la 230 V AC și 400 V AC. Valoarea trebuie comparată cu nivelul de scurtcircuit prezumat în punctul de instalare înainte de alegerea aparatului.

Pe ce tip de șină se montează?

Eaton AZ-3N-C100 se montează pe șină top-hat conform IEC/EN 60715. Aparatul este destinat integrării în tablouri de distribuție, iar gradul de protecție final și condițiile de montaj depind de execuția ansamblului în care este instalat.

Este acest model o siguranță diferențială?

Eaton AZ-3N-C100 este un întreruptor automat modular MCB, nu o protecție diferențială. Modelul asigură funcția specifică unui MCB pentru circuit, iar protecția la curenți reziduali trebuie realizată cu un dispozitiv diferențial separat dacă proiectul instalației o cere.
