Siguranta automata Eaton 211813 3PN 125A 15kA AZ-3N-C125 PLHT-AZ

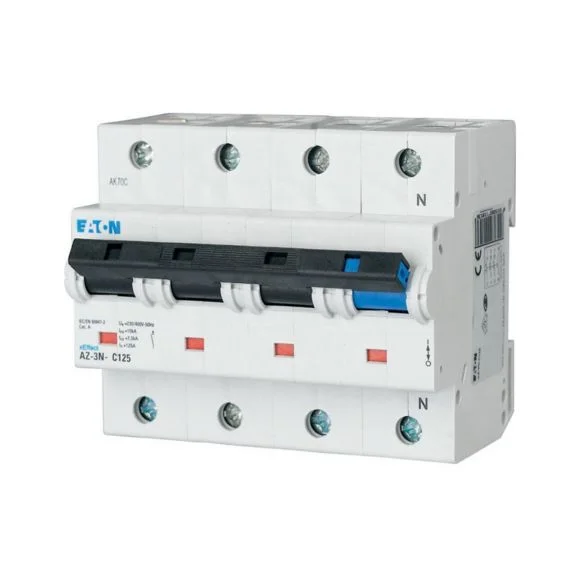

Siguranța automată 125A Eaton AZ-3N-C125 este un disjunctor modular MCB cu configurație 3P+N, curbă C și capacitate nominală de rupere de 15 kA conform IEC/EN 60947-2. Modelul 211813 are patru poli în total, dintre care trei poli sunt protejați, iar neutrul este comutat. Aparatul protejează circuitul împotriva suprasarcinii și scurtcircuitului și este destinat tablourilor de distribuție pentru aplicații industriale și comerciale avansate.

Configurație 3P+N cu trei poli protejați

Eaton AZ-3N-C125 are configurație 3P+N: cele trei faze sunt protejate, iar neutrul este comutat împreună cu acestea. Acest detaliu este important deoarece modelul nu este echivalent cu un disjunctor 4P în care toți cei patru poli sunt protejați la supracurent.

În documentația tehnică sunt indicați patru poli total și trei poli protejați. Prin urmare, la înlocuirea unui aparat existent trebuie verificată explicit configurația 3P+N, nu doar numărul total de borne sau valoarea de 125 A.

Curent nominal 125 A și curbă C

Siguranța automată 125A Eaton 211813 are curent nominal de 125 A și caracteristică de declanșare C. Alegerea trebuie corelată cu secțiunea conductoarelor, sarcina circuitului și condițiile de instalare.

Curba C definește comportamentul declanșării magnetice la supracurenți de scurtă durată. Un disjunctor de 125 A cu curbă B sau D nu este automat echivalent, chiar dacă are aceeași configurație de poli și aceeași capacitate de rupere.

Capacitate nominală de rupere 15 kA

Eaton AZ-3N-C125 are capacitate nominală de rupere de 15 kA conform IEC/EN 60947-2. Valoarea este indicată atât la 230 V, cât și la 400 V în documentația tehnică a modelului și trebuie comparată cu nivelul de scurtcircuit disponibil în punctul de instalare.

125 A și 15 kA sunt parametri diferiți. 125 A reprezintă curentul nominal al aparatului, iar 15 kA reprezintă capacitatea de întrerupere a curentului de scurtcircuit în condițiile definite de standard.

Protecție la suprasarcină și scurtcircuit

Siguranța automată 125A AZ-3N-C125 protejează conductoarele și circuitul împotriva suprasarcinii și scurtcircuitului. Declanșarea termică răspunde la supracurenți de durată, iar declanșarea electromagnetică intervine la curenți mari de scurtcircuit.

Modelul nu este un RCCB și nu oferă protecție diferențială la curenți reziduali. Dacă schema necesită și protecție diferențială, aceasta trebuie realizată prin aparataj adecvat separat sau printr-o soluție compatibilă proiectului.

Tensiune și utilizare

Eaton 211813 este destinat funcționării la 230/400 V AC, cu tensiune operațională maximă de 400 V. Tensiunea nominală de izolație este de 440 V, iar tensiunea nominală de ținere la impuls este de 4 kV.

Seria AZ este destinată aparatajului de distribuție pentru aplicații industriale și comerciale avansate. Acest lucru o diferențiază de seriile uzuale orientate în principal către circuite finale de putere mai redusă.

Dimensiuni și conexiuni

AZ-3N-C125 are lățime de aproximativ 108 mm. Aparatul este realizat în format modular pentru montaj pe șină DIN, iar configurația 3P+N ocupă mai mult spațiu decât o variantă 3P din aceeași familie.

Documentația Eaton indică borne pentru conductoare de aproximativ 2,5–50 mm². La instalare trebuie respectate secțiunea conductorului, cuplul de strângere și condițiile prevăzute în documentația tehnică.

Ce verifici înainte de cumpărare

Siguranța automată 125A Eaton AZ-3N-C125 trebuie aleasă după configurația completă și parametrii de protecție, nu doar după amperaj.

• Tip aparat: MCB.
• Curent nominal: 125 A.
• Configurație: 3P+N.
• Poli total: 4.
• Poli protejați: 3.
• Neutru: comutat.
• Curba de declanșare: C.
• Capacitate nominală de rupere: 15 kA conform IEC/EN 60947-2.
• Tensiune nominală: 230/400 V AC.
• Tensiune maximă Ue: 400 V.
• Tensiune de izolație Ui: 440 V.
• Protecție la suprasarcină: integrată pe cei trei poli protejați.
• Protecție la scurtcircuit: integrată pe cei trei poli protejați.
• Protecție diferențială: nu este integrată.
• Lățime: aproximativ 108 mm.
• Model: AZ-3N-C125.
• Cod Eaton: 211813.
• EAN: 4015082118136.

Pentru alte valori de curent și configurații poți consulta gama de siguranțe automate. Pentru alte produse ale producătorului este disponibilă pagina Eaton.

Erori frecvente

Confundarea configurației 3P+N cu 4P protejat. Eaton 211813 are patru poli total, dar numai trei sunt protejați la supracurent; neutrul este comutat.

Alegerea aparatului doar după valoarea de 125 A. Curba C, configurația 3P+N și capacitatea de rupere de 15 kA trebuie să corespundă circuitului și nivelului de scurtcircuit.

Confundarea valorilor de 125 A și 15 kA. Prima este curentul nominal, iar a doua este capacitatea nominală de rupere la scurtcircuit.

Presupunerea că MCB-ul oferă și protecție diferențială. AZ-3N-C125 protejează la suprasarcină și scurtcircuit, dar nu detectează curenți reziduali precum un RCCB sau RCBO.

Întrebări frecvente

Ce este Eaton AZ-3N-C125?

Eaton AZ-3N-C125 este un întreruptor automat MCB de 125 A, configurație 3P+N, curbă C și capacitate nominală de rupere de 15 kA conform IEC/EN 60947-2. Modelul 211813 are trei poli protejați și un neutru comutat.

Neutrul este protejat la Eaton 211813?

Neutrul Eaton AZ-3N-C125 este comutat, dar nu este unul dintre polii protejați la supracurent. Aparatul are patru poli total și trei poli protejați, corespunzători celor trei faze.

Ce înseamnă 15 kA?

15 kA reprezintă capacitatea nominală de rupere la scurtcircuit conform IEC/EN 60947-2. Valoarea trebuie verificată în raport cu curentul de scurtcircuit disponibil în punctul de instalare și nu trebuie confundată cu cei 125 A ai curentului nominal.

Ce înseamnă curba C la AZ-3N-C125?

Curba C definește caracteristica declanșării magnetice a disjunctorului la supracurenți de scurtă durată. Alegerea curbei trebuie făcută în funcție de comportamentul sarcinii și de proiectul instalației, nu doar după curentul nominal de 125 A.

Eaton 211813 oferă protecție diferențială?

Eaton 211813 nu oferă protecție diferențială. Este un MCB pentru protecție la suprasarcină și scurtcircuit. Dacă instalația necesită detectarea curenților reziduali, trebuie prevăzut separat un dispozitiv diferențial adecvat.
