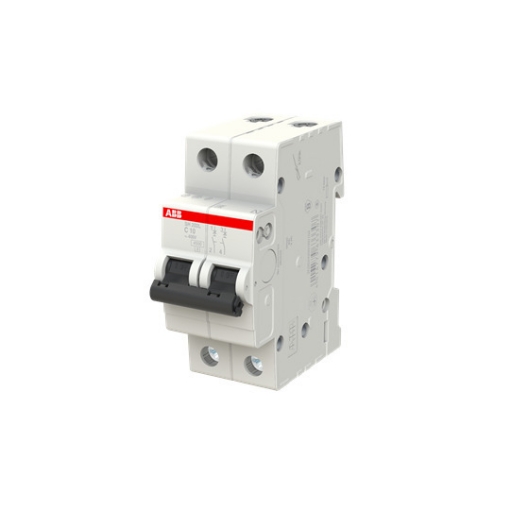

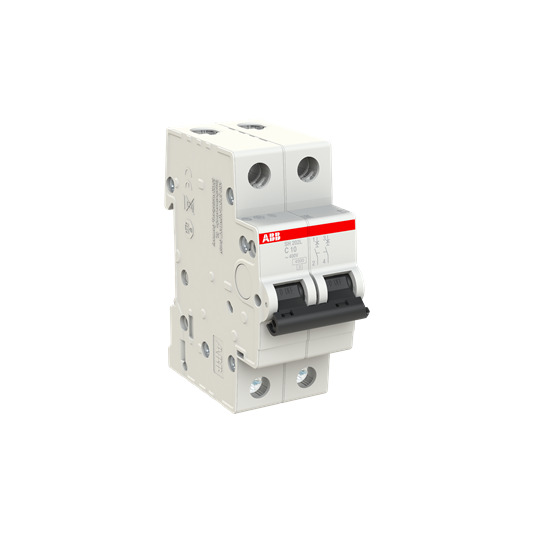

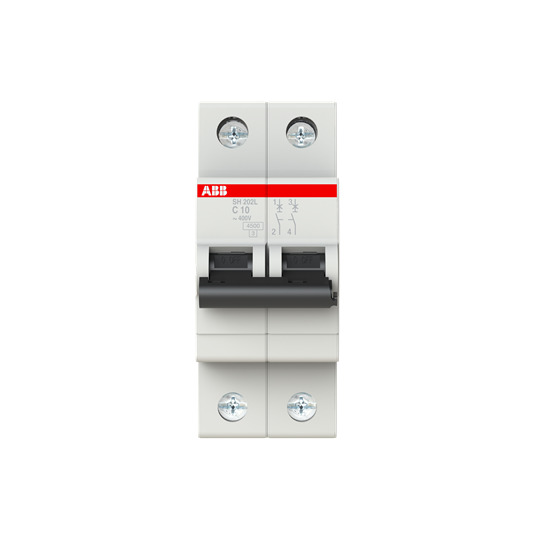

Siguranta automata ABB 2CDS242001R0104 2P 10A 4.5KA SH202L-C10

Siguranța automată ABB SH202L C10 este un întreruptor automat modular cu 2 poli, conceput pentru protecția circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor. Într-o perioadă în care instalațiile electrice trebuie să deservească tot mai mulți consumatori, alegerea unei protecții corespunzătoare contribuie la funcționarea sigură și fiabilă a întregului sistem electric.

De ce este importantă utilizarea unei siguranțe automate cu 2 poli?

Siguranța automată are rolul de a întrerupe alimentarea atunci când apar suprasarcini sau scurtcircuite, limitând efectele defectelor asupra instalației și echipamentelor conectate. Modelul ABB SH202L C10 utilizează doi poli și este destinat aplicațiilor în care este necesară deconectarea simultană a două conductoare, conform configurației instalației electrice. Aparatul respectă standardul IEC EN 60898 1 pentru utilizare în instalații rezidențiale.

Pe măsură ce locuințele și clădirile comerciale includ tot mai multe echipamente electrice, protejarea fiecărui circuit devine esențială pentru continuitatea alimentării și reducerea riscului de defecte. Utilizarea unui întreruptor automat modular permite izolarea rapidă a circuitului afectat fără întreruperea alimentării întregii instalații.

Acest model ABB este potrivit pentru protecția circuitelor electrice cu 2 poli și curba de declanșare C.

Unde poate fi utilizată siguranța automată ABB SH202L C10?

Produsul este destinat montajului în tablouri electrice utilizate în locuințe, spații comerciale și aplicații industriale ușoare. Configurația cu 2 poli permite utilizarea în circuite unde proiectul instalației impune întreruperea simultană a fazei și a conductorului asociat.

Construcția modulară ocupă 2 module și este compatibilă cu montajul pe șină DIN. Dimensiunile de aproximativ 8,8 cm înălțime și 3,5 cm lățime permit integrarea ușoară în tablouri electrice standard, atât în instalații noi, cât și în proiecte de modernizare.

Datorită curbei de declanșare C, produsul este utilizat pentru protecția circuitelor care alimentează consumatori cu curenți normali de pornire întâlniți frecvent în instalațiile electrice rezidențiale și comerciale.

Ce diferențiatori oferă acest model ABB?

ABB SH202L C10 îmbină construcția modulară cu o capacitate de rupere de 4,5 kA și două mecanisme de declanșare: unul termic pentru protecția la suprasarcină și unul electromagnetic pentru protecția la scurtcircuit. Această combinație permite limitarea rapidă a curentului de defect și protejarea instalației electrice.

Carcasa din material termoplastic și gradul de protecție IP20 până la IP40, în funcție de condițiile de montaj, permit utilizarea aparatului în tablouri electrice montate corespunzător.

Ce avantaje oferă în utilizare?

• Protejează circuitul electric împotriva suprasarcinilor și scurtcircuitelor.
• Configurația cu 2 poli permite deconectarea simultană a două conductoare.
• Construcția modulară facilitează montajul în tablouri electrice pe șină DIN.
• Capacitatea de rupere de 4,5 kA contribuie la limitarea efectelor unui defect electric.
• Respectă standardul IEC EN 60898 1 pentru utilizarea în instalații rezidențiale.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată compatibilitatea cu tabloul electric, numărul de poli necesar aplicației, curentul nominal al circuitului, curba de declanșare, tensiunea instalației și spațiul disponibil pentru montarea celor 2 module. Instalarea trebuie realizată conform normativelor electrice aplicabile și instrucțiunilor producătorului.

Întrebări frecvente

Unde poate fi utilizată această siguranță automată?

Este destinată instalațiilor electrice rezidențiale, comerciale și aplicațiilor industriale ușoare unde este necesară protecția unui circuit cu 2 poli.

Ce protecții oferă?

Protejează circuitul împotriva suprasarcinilor și scurtcircuitelor prin declanșare termică și electromagnetică.

Cu ce tablouri electrice este compatibilă?

Este proiectată pentru montaj pe șină DIN, ocupă 2 module și poate fi integrată în tablouri electrice modulare.

Ce trebuie verificat înainte de alegerea produsului?

Se recomandă verificarea configurației instalației, a curentului nominal, a numărului de poli, a tensiunii și a compatibilității cu tabloul electric.

Informații suplimentare

Siguranța automată ABB SH202L C10 este destinată protejării circuitelor electrice prin întreruperea alimentării în cazul suprasarcinilor sau scurtcircuitelor. Configurația cu 2 poli, curba de declanșare C, capacitatea de rupere de 4,5 kA și conformitatea cu standardul IEC EN 60898 1 permit integrarea într-o gamă largă de tablouri electrice utilizate în aplicații rezidențiale și comerciale, contribuind la funcționarea sigură și fiabilă a instalației electrice.
