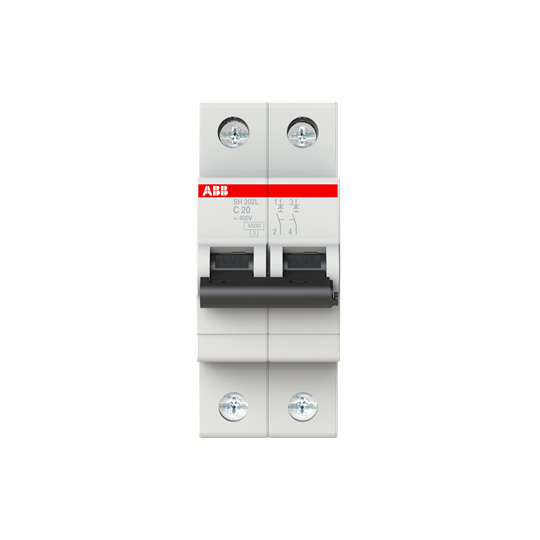

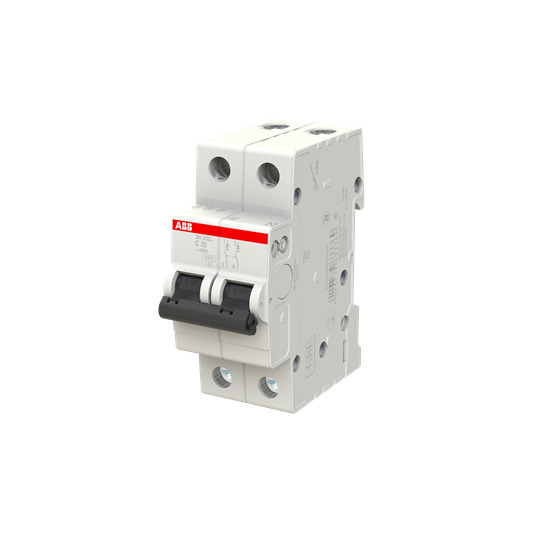

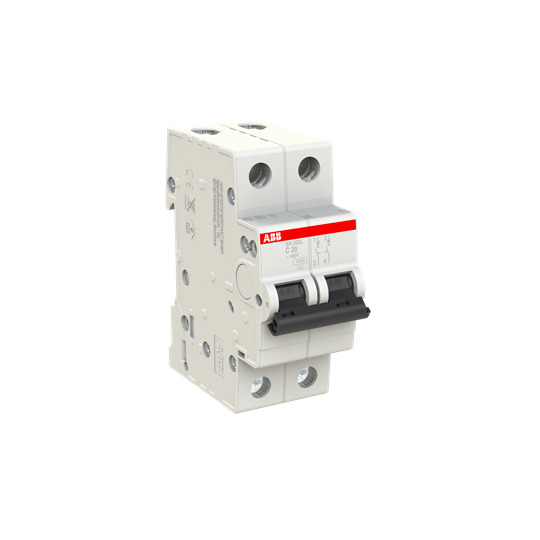

Siguranta automata ABB 2CDS242001R0204 2P 20A 4.5KA SH202L-C20

Siguranța automată ABB SH202L C20 este un întrerupător automat modular cu 2 poli, proiectat pentru protecția circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor. Face parte din gama ABB Compact Home SH200L și este destinată utilizării în instalații electrice rezidențiale și comerciale, unde este necesară protecția simultană a două conductoare.

De ce este importantă o siguranță automată 2P într-o instalație electrică?

Siguranța automată ABB SH202L C20 monitorizează permanent curentul electric și întrerupe automat alimentarea atunci când detectează suprasarcini sau scurtcircuite. Acest mecanism contribuie la protejarea cablurilor, echipamentelor electrice și a instalației, reducând riscul deteriorării componentelor și al întreruperilor neplanificate.

Modelul SH202L C20 are configurație 2P, curent nominal de 20A, caracteristică de declanșare C și capacitate de rupere de 4,5 kA la 230/400 V AC. Seria SH200L utilizează un mecanism termic pentru protecția la suprasarcină și un mecanism electromagnetic pentru protecția la scurtcircuit, fiind conformă cu standardul IEC/EN 60898-1.

Acest model ABB este recomandat pentru protecția circuitelor monofazate și bifazate din tablouri electrice, fiind utilizat în locuințe, clădiri comerciale și alte instalații de joasă tensiune.

Unde poate fi utilizată siguranța automată ABB SH202L C20?

Siguranța automată se montează pe șină DIN și poate fi utilizată în tablouri electrice rezidențiale, comerciale și aplicații de distribuție unde este necesară protecția simultană a două poli.

Este recomandată pentru:

• tablouri electrice de distribuție;
• circuite monofazate cu deconectare pe doi poli;
• clădiri rezidențiale;
• spații comerciale și administrative;
• modernizarea sau extinderea instalațiilor electrice.

Caracteristica de declanșare C permite utilizarea în circuite cu curenți de pornire moderați, întâlniți frecvent la echipamente electrice și consumatori inductivi.

Ce diferențiatori oferă seria ABB SH200L?

Seria SH200L utilizează tehnologie de limitare a curentului și două mecanisme independente de declanșare: unul termic pentru protecția la suprasarcină și unul electromagnetic pentru protecția instantanee la scurtcircuit. Această construcție contribuie la limitarea energiei dezvoltate în timpul unui defect electric și la protejarea instalației.

Configurația cu 2 poli permite întreruperea simultană a ambelor conductoare ale circuitului, iar capacitatea de rupere de 4,5 kA îl recomandă pentru instalațiile electrice de joasă tensiune destinate aplicațiilor rezidențiale și comerciale.

Ce avantaje oferă în exploatare?

• Protejează instalația împotriva suprasarcinilor și scurtcircuitelor.
• Întrerupe simultan alimentarea pe doi poli.
• Caracteristica de declanșare C este potrivită pentru circuite cu curenți de pornire moderați.
• Montaj rapid pe șină DIN în tablouri electrice modulare.
• Conformitate cu standardul IEC/EN 60898-1.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată compatibilitatea dintre siguranța automată și instalația electrică. Se recomandă verificarea curentului nominal de 20A, configurației 2P, caracteristicii de declanșare C, capacității de rupere de 4,5 kA și spațiului disponibil în tabloul electric. Montajul trebuie realizat conform documentației tehnice ABB și normelor electrice aplicabile.

Întrebări frecvente

Unde poate fi utilizată această siguranță automată?

Este destinată protecției circuitelor electrice din instalații rezidențiale și comerciale care necesită întreruperea simultană a două conductoare.

Ce tip de protecție oferă?

Protejează instalația împotriva suprasarcinilor și scurtcircuitelor prin declanșare automată atunci când apar condiții anormale de funcționare.

Ce standard respectă produsul?

Seria ABB SH200L este conformă cu standardul IEC/EN 60898-1 pentru întrerupătoare automate modulare.

Ce trebuie verificat înainte de alegerea produsului?

Trebuie verificată compatibilitatea dintre curentul nominal de 20A, configurația 2P, caracteristica C și cerințele instalației electrice.

Informații suplimentare

Siguranța automată ABB SH202L C20 este proiectată pentru protecția circuitelor electrice prin întreruperea rapidă a alimentării în cazul suprasarcinilor și scurtcircuitelor. Configurația cu 2 poli, curentul nominal de 20A, caracteristica de declanșare C, capacitatea de rupere de 4,5 kA și conformitatea cu standardul IEC/EN 60898-1 permit integrarea acesteia în tablouri electrice utilizate în aplicații rezidențiale și comerciale.
